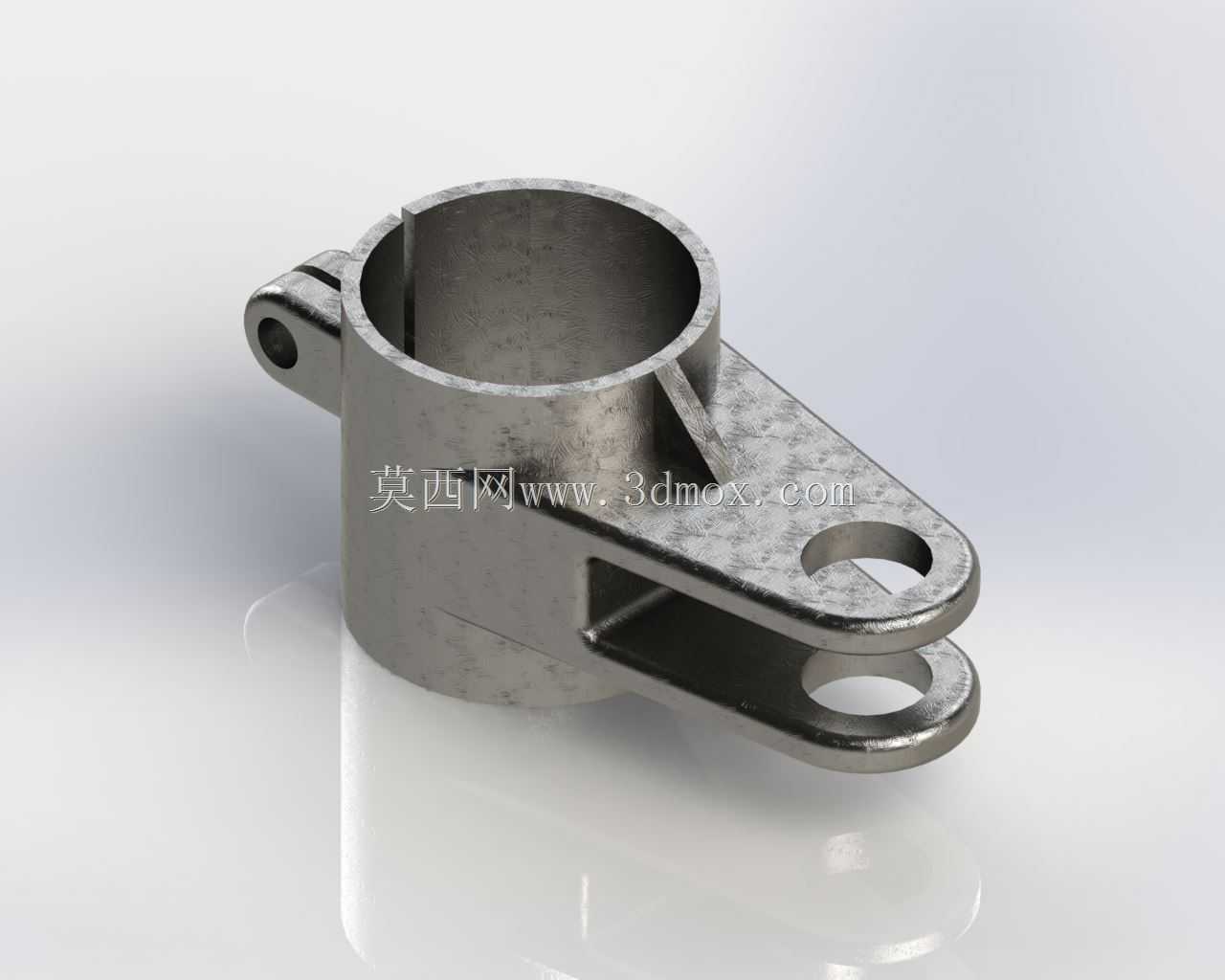

带侧支耳圆柱管夹铰接连接件

这类带侧置双叉耳的圆柱管夹件，在轻工输送线、户外设施装夹、小型农机杆件固定场景里应用十分广泛，核心作用是实现圆管类杆件与其他活动构件的铰接式连接，既可以牢牢抱紧穿入夹筒的圆管杆件，又能通过侧伸的双叉耳结构完成与配套销轴、连杆的活动铰接，让被夹持的管件能够围绕铰接点完成小范围角度摆动，适配设备运行过程中的杆件位移、角度补偿需求。从结构设计逻辑来看，主体的圆筒夹部分采用开口式结构，开口侧预留了锁紧间隙，当配套紧固件锁紧后，筒体内壁可以均匀贴合被夹持圆管的外圆柱面，相比单侧顶丝固定的管夹，这种环抱式锁紧的接触面积更大，夹紧力分布更均匀，不会在管件表面形成局部压痕，也能承受更大的轴向拉拽力与径向载荷，避免长期受载后出现管件滑移、夹座松脱的问题。侧伸的双叉耳结构与夹筒主体之间设置了三角形加强筋，直接衔接夹筒外壁与叉耳根部，弥补了悬臂伸出结构的刚度短板，在叉耳承受铰接往复载荷时，应力不会集中在叉耳与筒体的衔接焊缝或成型拐角处，大幅降低长期交变载荷下的结构开裂风险。双叉耳上同轴加工的铰接孔，孔位与夹筒中心轴线保持严格的空间平行度，装配时销轴穿入后不会出现卡滞、别劲的问题，铰接转动过程顺滑无旷量，也能减少销轴与孔壁的偏磨，延长构件的整体使用寿命。夹筒另一侧延伸出的单耳带孔结构，可用于安装辅助定位销或是锁紧拉簧，在部分需要防松的使用场景下，能够通过该耳位加装防松组件，抵消设备运行过程中的振动带来的锁紧力衰减。从安装边界来看，夹筒的内径适配常规规格的圆管杆件，安装时仅需将管件穿入筒体内，对齐安装位置后锁紧开口处的紧固件即可完成主体固定，侧方双叉耳的开档尺寸适配常规厚度的连杆接头，不需要额外加工转接件就能直接完成铰接装配，整体结构紧凑，没有多余的外凸结构，在安装空间局促的设备杆件排布场景里，不会和周边构件产生运动干涉。建模过程中需要重点管控几个形位公差：一是夹筒内壁的圆柱度，直接影响夹紧后的贴合效果；二是双叉耳铰接孔的同轴度，决定铰接转动的顺畅度；三是加强筋与筒体、叉耳的衔接圆角，避免应力集中导致的结构失效。这类构件通常采用铸钢或是高强度铝合金成型，表面做防锈处理，能够适应户外潮湿、多尘的使用环境，在需要频繁调整杆件角度、又要保证夹持可靠性的连接点位，是十分实用的连接构件。
