车床用平行夹持式手动夹具结构

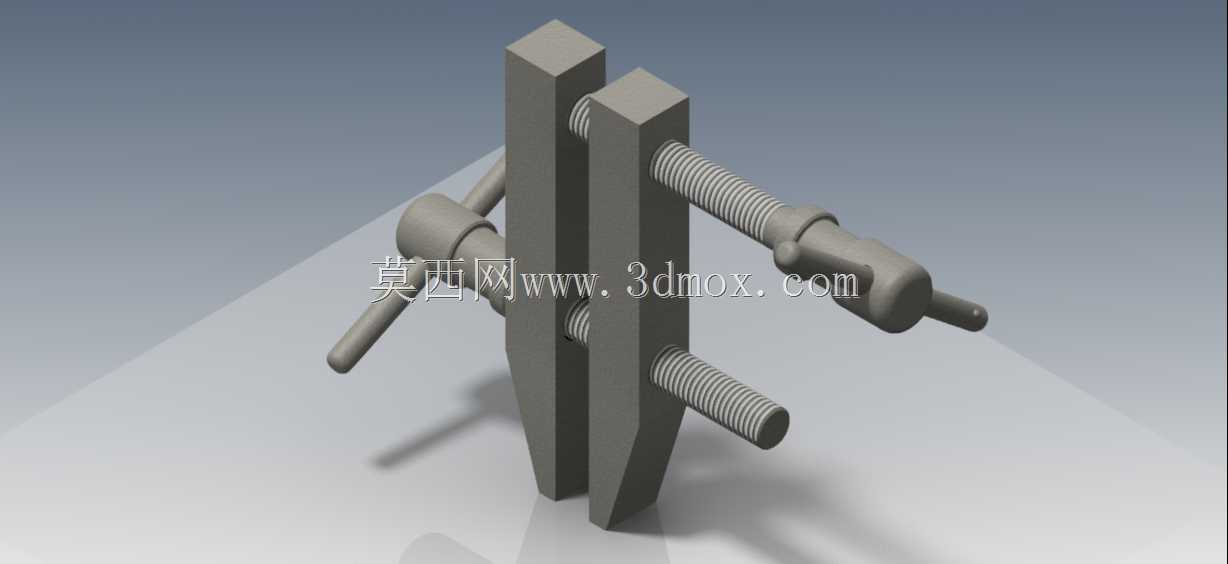

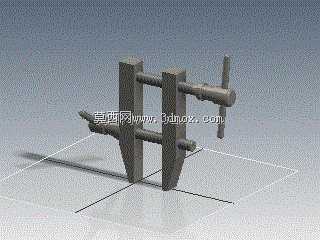

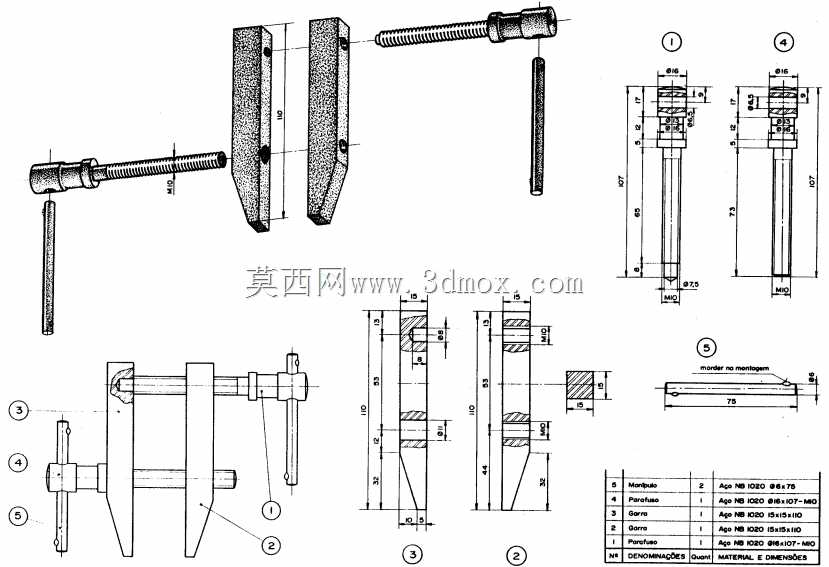

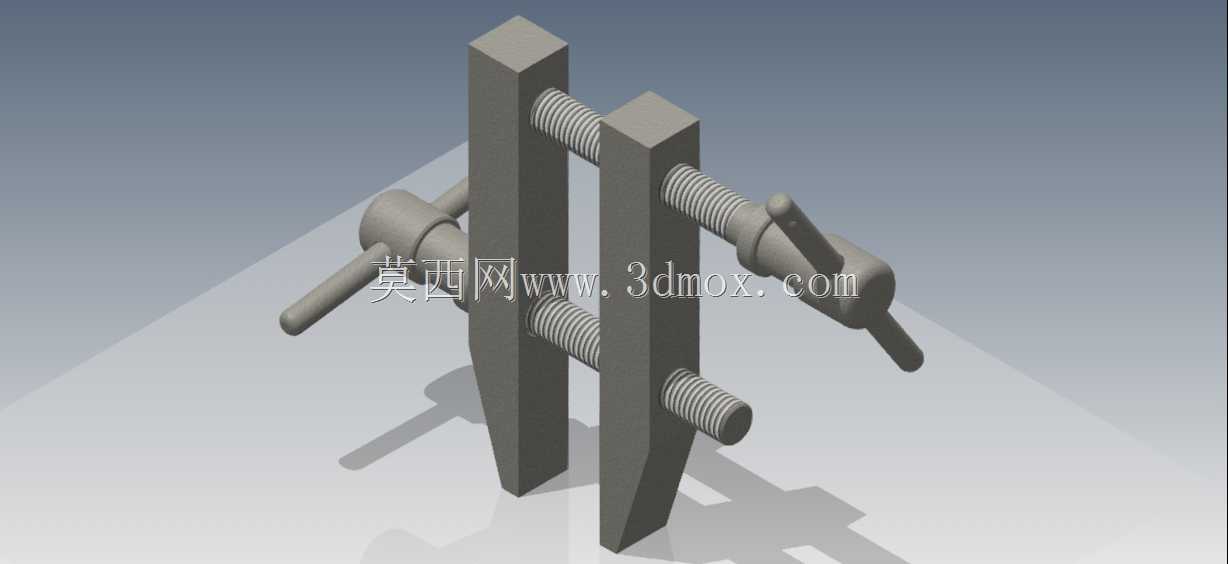

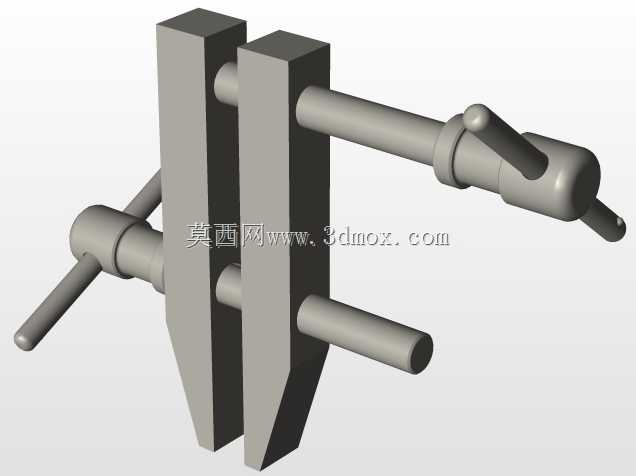

在车床加工作业场景中，这类平行夹持夹具常被用于轴类、小型异形坯件的装夹固定，可直接安装在车床刀架或工作台面，替代部分卡盘无法适配的特殊装夹需求，尤其适合小批量试制、修配类加工场景，能有效减少坯件找正的辅助工时。从结构设计来看，整体采用双导杆平行导向布局，两根平行导杆贯穿两个夹具体，保证夹持过程中两钳口始终保持平行，不会出现偏斜夹伤工件表面的问题；驱动端采用梯形螺纹传动副，配合T型转动手柄，手动操作时能获得足够的夹紧力，同时具备自锁特性，加工过程中受切削振动影响也不会出现松脱风险。夹具体的钳口部分做了加长处理，相比普通台虎钳拥有更深的夹持深度，可适配更长的悬伸类工件装夹，钳口接触面未做齿纹设计，适合夹持已完成粗加工、表面精度要求较高的工件，避免装夹压痕。设计时优先考虑了安装边界的适配性，夹具体底部预留了标准T型槽安装位，可直接匹配多数普通车床的工作台T型槽间距，无需额外制作过渡转接板；整体外形尺寸控制紧凑，安装后不会超出车床的加工行程范围，不会干涉刀架的正常走刀路径，横向宽度适配车床中拖板的移动空间，纵向长度不会与卡盘、尾座产生运动干涉。从功能特性上，该夹具除了常规的平行夹持功能，还可通过调整导杆的固定位置，实现不同开度的夹持范围调整，最大夹持开度可覆盖多数小型轴类、套类零件的装夹需求；导杆表面做了淬硬处理，长期反复滑动也不会出现磨损拉毛，保证夹持精度的长期稳定性，螺纹传动副也预留了润滑注油孔，日常维护只需定期注入润滑脂即可保证操作顺畅。在实际加工应用中，这类夹具还可配合角度垫铁使用，实现带角度斜面的工件装夹，完成斜孔、斜面的车削加工，相比专用定制夹具，通用适配性更强，加工准备周期更短，适合多品种小批量的机加工车间使用，能大幅降低专用工装的制作成本，同时减少工装存放的场地占用。
