圆管相贯焊接结构有限元应力分析模型

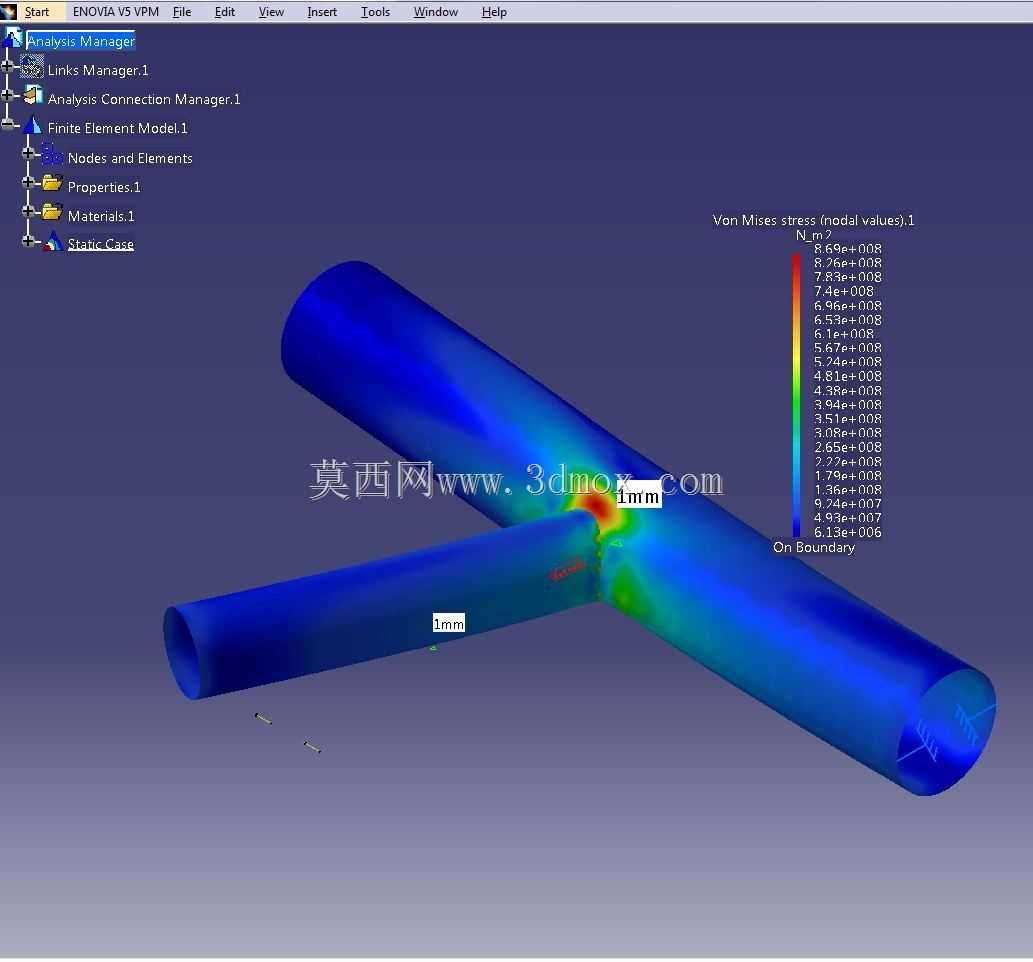

在管道输送、桁架结构、工程机械臂架等工程场景中，圆管相贯焊接接头是极为常见的传力结构，这类接头的应力分布直接决定整体结构的疲劳寿命与承载安全，过往工程现场常出现因焊接接头应力集中未被提前预判，导致结构在交变载荷下出现焊缝开裂、整体失稳的故障，因此在设计阶段对接头区域开展精细化力学分析，是结构可靠性验证的核心环节。该分析模型针对两根异径圆管垂直相贯的典型焊接接头搭建，建模过程中首先完成圆管基体的几何特征构建，严格匹配实际工程中常用的管材壁厚、管径比例参数，相贯线区域的焊缝几何按照实际角焊缝的成型尺寸做精细化处理，避免因几何简化导致的应力计算偏差，网格划分阶段对焊缝及周边热影响区做局部加密，远离接头的管段区域采用较粗网格平衡计算精度与效率。模型可直观呈现接头在给定载荷下的全区域应力分布状态，从应力云图可清晰识别相贯线处的应力集中峰值位置，不同颜色梯度对应不同量级的等效应力数值，能够帮助设计人员快速定位结构薄弱区域。在实际工程应用中，这类分析结果可直接指导焊接工艺优化，比如对应力集中过高的区域调整焊缝坡口形式、增加局部补强板，或是优化管材的管径匹配比例，降低应力集中系数；同时也能为结构的载荷限值设定提供数据支撑，避免结构在超出承载能力的工况下运行。建模过程中充分考虑了安装边界的约束条件，将管段的远端约束设置与实际工程中的安装固定方式保持一致，载荷施加方向匹配常见的竖向、横向复合受载工况，确保计算结果能够直接对应实际使用场景的受力状态，无需额外做边界条件修正即可为结构设计提供参考依据。对于从事管道结构、桁架设备设计的工程人员而言，这类精细化的有限元分析模型能够大幅减少物理试验的验证成本，在设计阶段即可完成多工况的应力校核，提前规避结构失效风险。
