土壤压实检测数字透度计结构设计

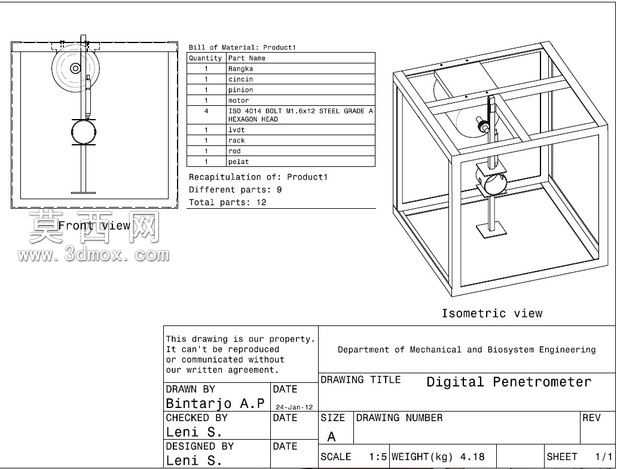

本数字透度计为面向土壤压实度检测的专用实验装置，整体采用框架式承载结构设计，建模过程中先以基准面定位搭建外框架的型材支撑体系，通过等轴测视角校准各杆件的空间位置，保证框架整体的结构刚性与安装基准统一。装置核心检测组件采用竖向同轴布局，自上而下依次设置传动轮组、导向轴、检测触头，建模时对各运动部件的配合间隙做了参数化设定，确保检测动作的同轴度与运行顺畅度。建模阶段对所有零件做了分层参数化管理，框架类零件统一赋予哑光金属材质，传动部件赋予耐磨合金材质，检测触头赋予高硬度不锈钢材质，不同材质的视觉区分度清晰，便于后续装配校验与结构优化。设计过程中优先考虑检测动作的稳定性，竖向导向结构采用双限位设计，避免检测过程中出现偏载影响测量精度，传动轮组的传动比经过参数化验算，匹配检测过程的进给速度要求，保证检测数据的准确性。装置底部设置水平可调支撑脚，可适配不同实验台面的水平度调节需求，框架内部预留了检测模块与数据采集模块的安装空间，整体结构紧凑无冗余部件。工程图部分完整标注了各部件的装配关系与外形尺寸，比例设定为1:5，总重量控制在4.18kg，兼顾便携性与结构稳定性，所有非标准零件均做了可加工性校验，零件之间的连接方式采用标准紧固件连接，便于后期拆装维护与部件更换。整体设计围绕土壤压实度检测的实际使用场景展开，结构布局合理，运动路径无干涉，各功能模块的集成度高，既满足实验室环境下的精准检测需求，也可适配野外现场的土壤检测作业使用。
