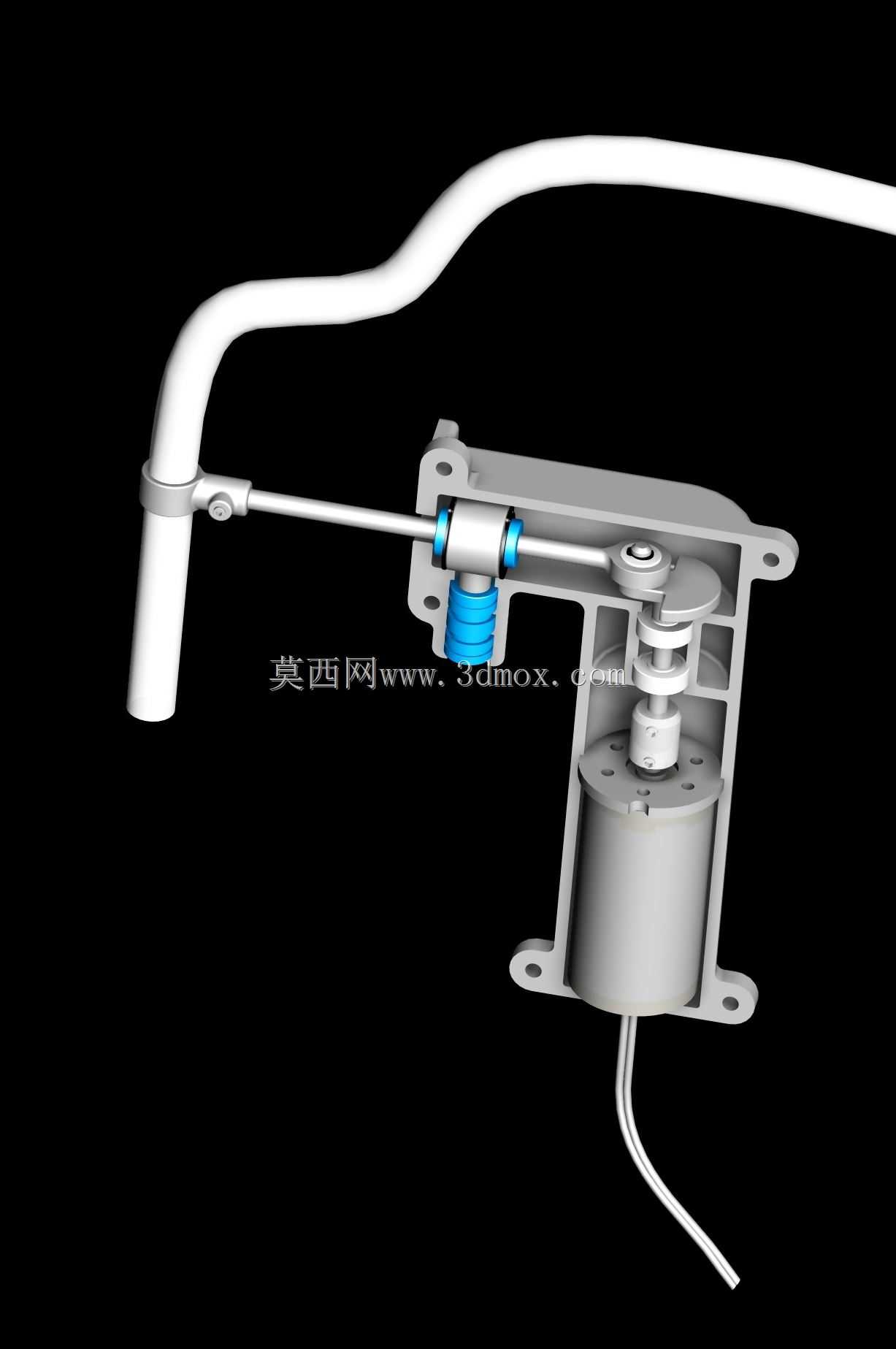

电动螺旋出水装置内部传动结构

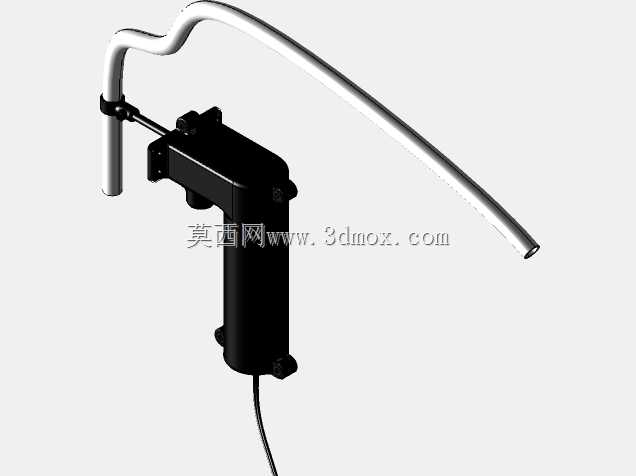

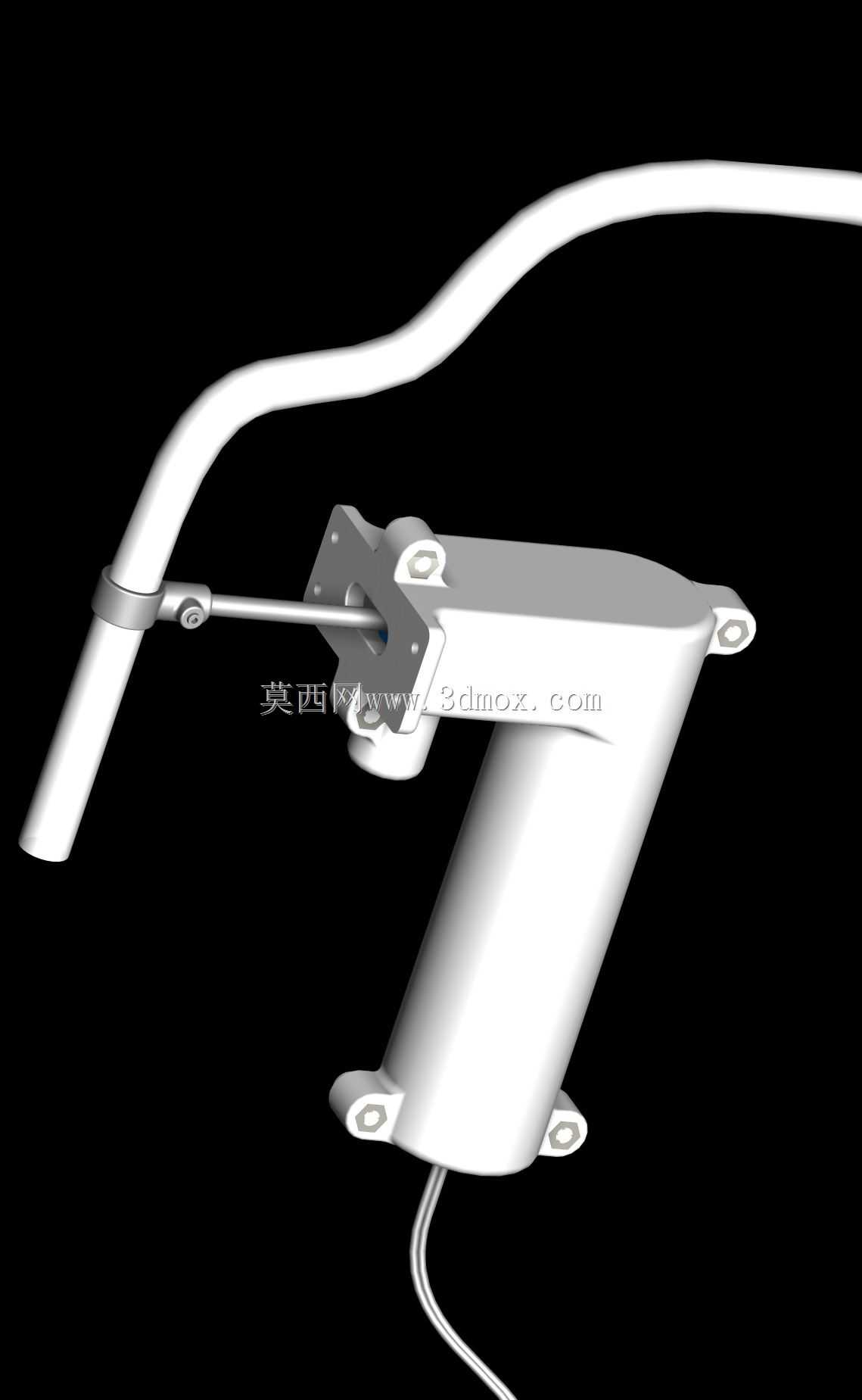

该结构主要应用于桌面智能出水终端、小型实验流体演示装置、家用智能饮水设备的出水端模块，核心功能是通过电机驱动实现水流的螺旋形态输出，既可以作为趣味流体演示教具，也能适配智能饮水设备的可控出水需求，在科普展示场景中可直观呈现流体螺旋运动的物理特性，在家电场景中可实现差异化的出水交互体验。从结构设计逻辑来看，整体采用立式分层布局，底部为驱动单元安装位，预留了标准法兰安装孔位，可直接固定在设备内部的安装基板上，安装孔的中心距适配常规小型家电内部的安装空间，整体外轮廓的横向宽度控制在小型终端设备的内部腔体边界内，竖向高度可根据不同设备的内部纵深做适配调整，伸出的出水弯管可根据安装位置调整朝向，无需额外改动主体传动结构。传动路径采用电机直驱凸轮组的方案，底部动力输出端连接螺旋升降凸轮，凸轮上方联动压杆与复位弹簧，侧面通过连杆连接出水弯管的摆动端，当电机运行在设定转速区间时，凸轮带动压杆做规律的上下往复运动，同时连杆带动出水端做小幅度的周期摆动，两股运动叠加后，从弯管流出的水流会形成稳定的螺旋上升形态。设计过程中重点考虑了运动部件的行程限位，凸轮的升程经过反复校核，既保证压杆有足够的行程带动水流形成螺旋轨迹，又避免超程导致弹簧过载或连杆卡滞，所有转动配合位置都预留了标准的间隙公差，适配常规的工程塑料注塑加工精度，无需高精度机加工即可实现顺畅装配。弹簧的选型匹配了凸轮的驱动转速，保证复位速度跟得上凸轮的转动节奏，避免出现运动滞后导致水流形态紊乱。出水弯管采用大弧度流线型设计，内壁做顺滑过渡处理，减少水流经过时的阻力损失，弯管与主体的连接位置设置了密封配合面，可直接对接常规尺寸的输水软管，无需额外转接接头。电路走线从驱动单元底部引出，避开所有运动部件的活动范围，防止长期运行过程中出现线缆磨损的问题。整个结构的装配逻辑采用分层堆叠式，从底部驱动单元到中部传动组再到上部出水端，均可逐层拆解维护，无需专用工装即可完成拆装，适合批量生产的装配流程，也方便后期的部件更换与维护。
