台式手动螺杆式夹紧虎钳结构设计

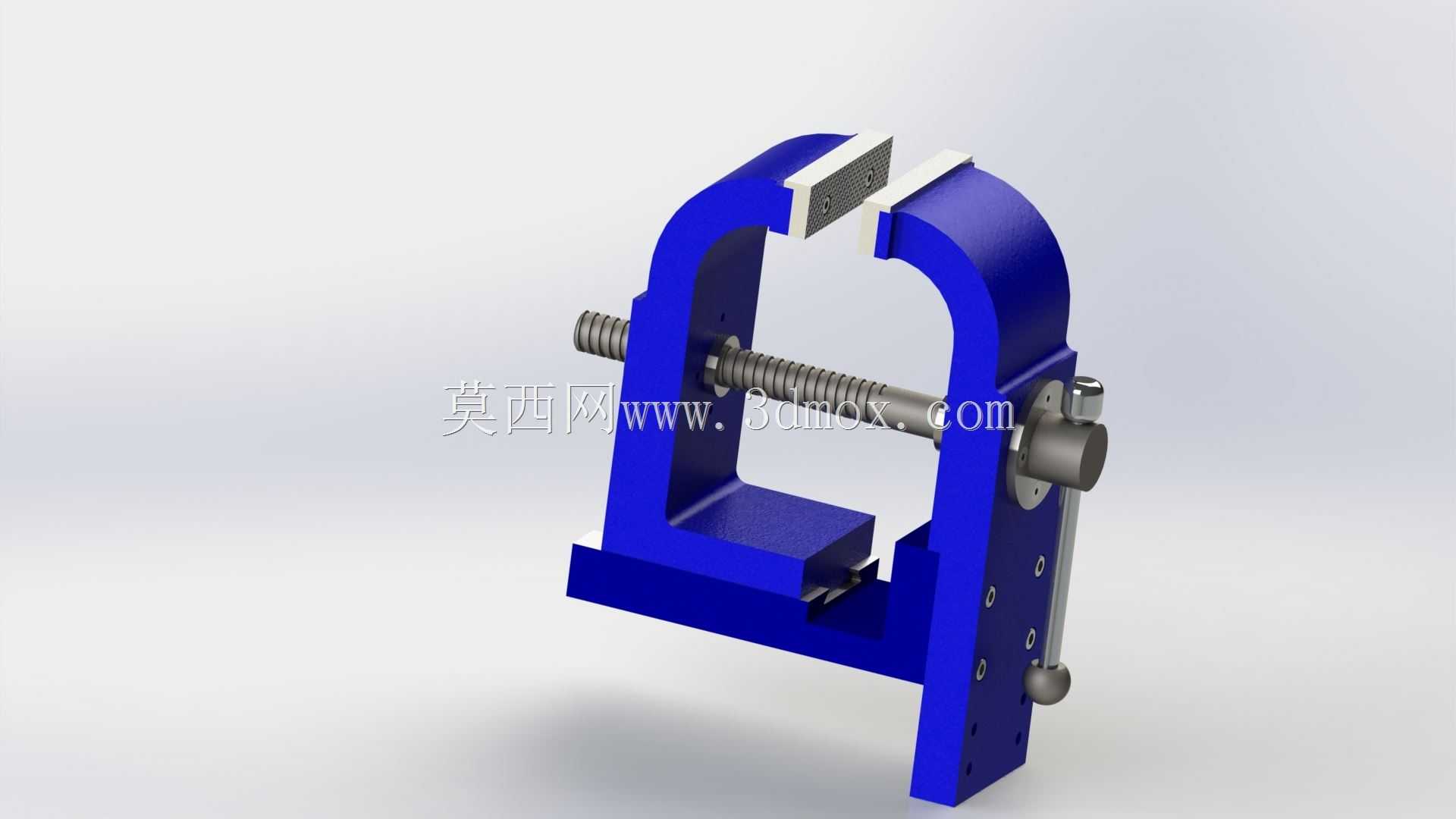

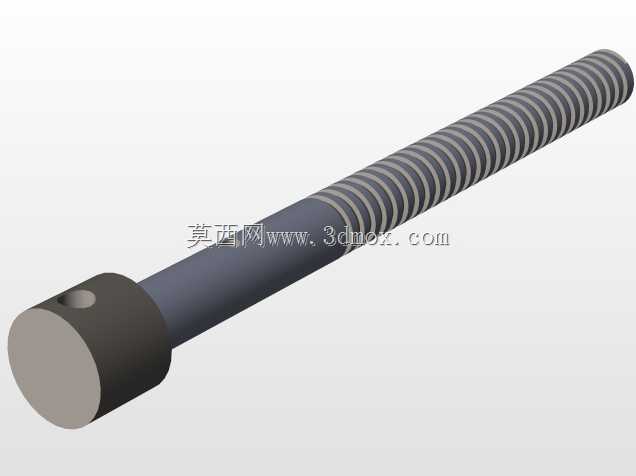

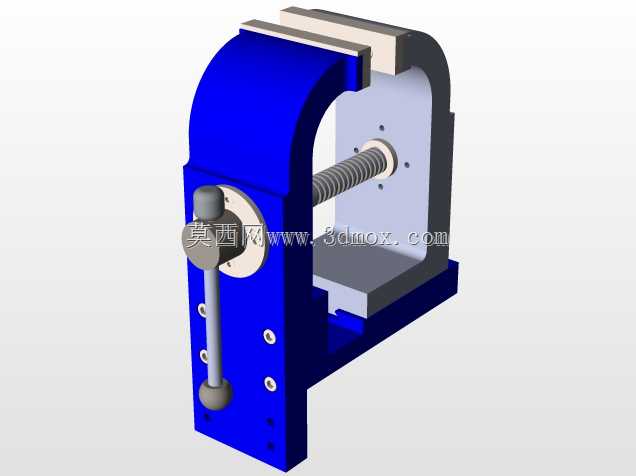

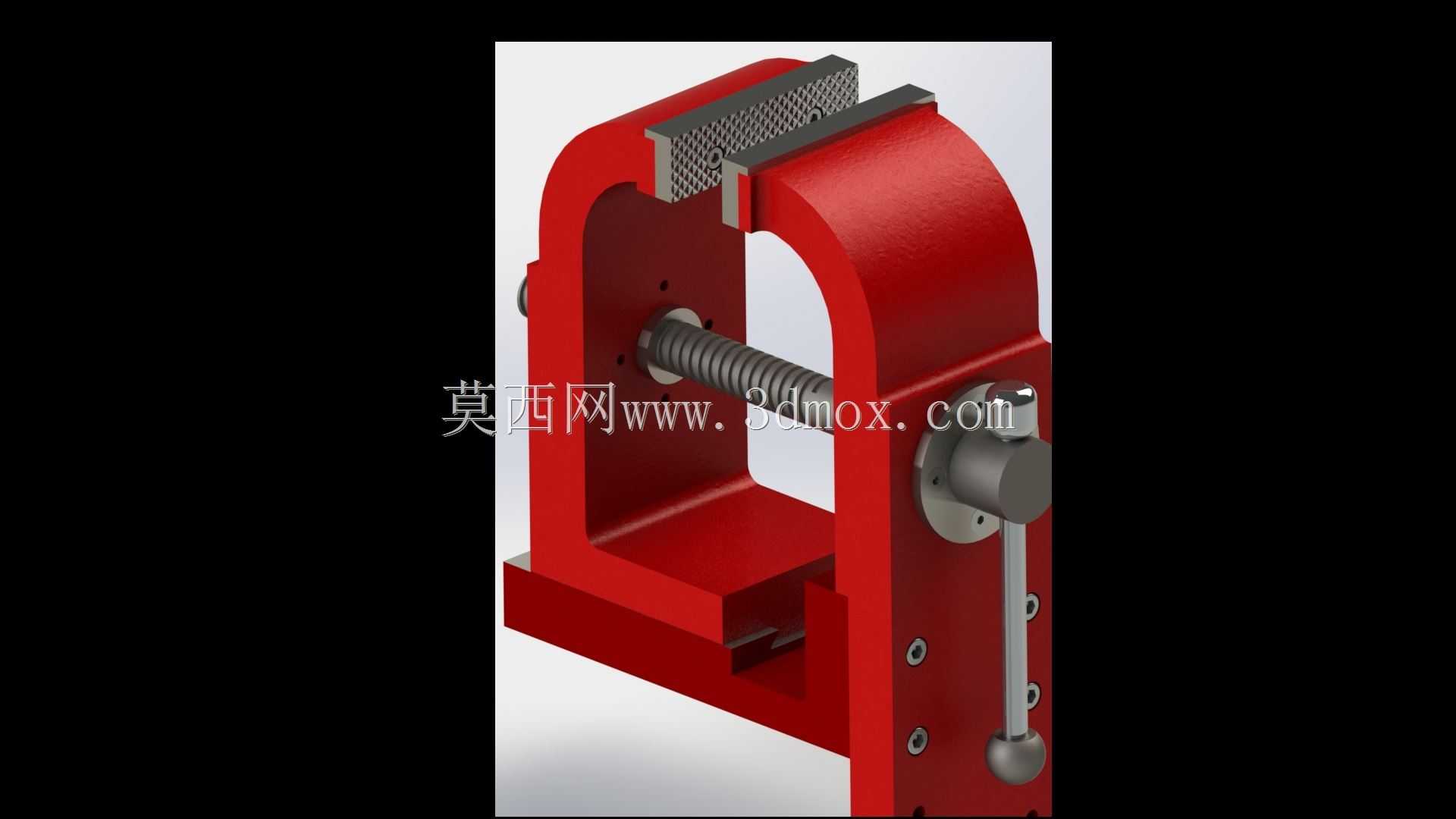

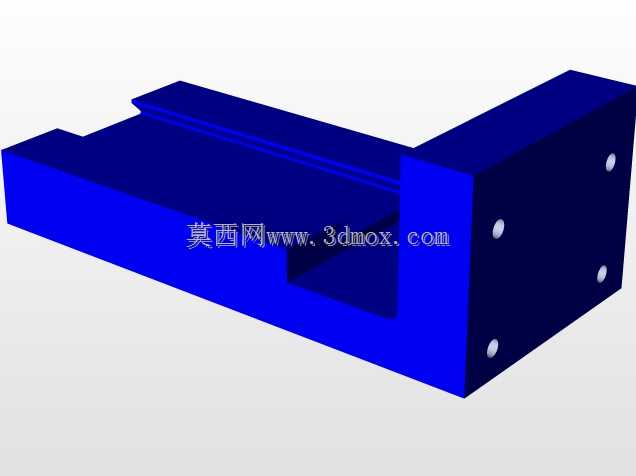

这款手动虎钳的结构设计围绕多场景装夹需求展开，可适配家用维修工位、小型加工车间操作台、设备维保临时工位等多种使用场景，作为装夹固定类工装，核心作用是在工件锯切、锉修、小型零件钻孔攻丝、零部件拆装等作业中，提供稳定的夹持力，避免工件移位影响加工精度或造成操作安全隐患。整体采用C型开式机架结构，主体承力部分为一体式铸钢成型的钳身，这种结构设计既保证了夹持作业时的刚性支撑，又留出了足够的操作空间，方便操作人员从正面、侧面调整工件位置，不会因为机架遮挡影响装夹操作。传动部分采用梯形螺杆传动结构，螺杆与活动钳身的配合部位设置了铜质导向螺母，既降低了传动过程中的磨损量，又能保证螺杆转动时活动钳身的进给平稳性，不会出现爬行、偏摆的问题；钳身侧面设置的操作摇柄采用球头手柄设计，操作人员施加转动力矩时握持顺手，不需要额外加装加力杆即可满足常规工件的夹紧力需求，针对大夹持力需求的场景，摇柄与螺杆的连接部位设置了销轴限位，可避免过载时螺杆与摇柄连接处断裂。固定钳口与活动钳口的工作面都加装了可更换的齿形钳口板，钳口板通过内六角螺钉固定在钳身上，当齿形磨损导致夹持力下降时，可快速拆卸更换，不需要整体更换钳身，降低了长期使用的维护成本；钳口板的齿形采用交叉网纹设计，夹持金属工件时能有效增大接触摩擦力，即使工件表面存在少量油污，也能保证夹持可靠性，不会出现工件打滑脱出的问题。安装边界方面，钳身底部设置了两个对称的安装耳座，耳座上开有长条形安装孔，可适配不同孔距的工作台安装需求，不管是固定在木质维修工作台、钢制钳工台还是临时移动支架上，都能通过螺栓完成牢固固定；钳身的整体外形尺寸控制在适配小型工位的范围，最大开口距离可满足常规中小型零件的装夹需求，钳身高度符合人工操作的人机工程学要求，操作人员坐姿作业时手臂自然弯曲即可完成摇柄操作、工件调整等动作，长时间作业不易产生疲劳。设计过程中对钳身的受力薄弱点做了针对性加强，C型机架的转角位置做了大圆弧过渡处理，避免夹紧力作用下出现应力集中导致机架开裂的问题；活动钳身与钳身的配合导轨采用燕尾式结构，配合间隙可通过侧面的调节螺钉调整，长期使用出现磨损后可通过调节补偿间隙，保证活动钳身的运动精度，避免钳口上下错位影响装夹精度。
