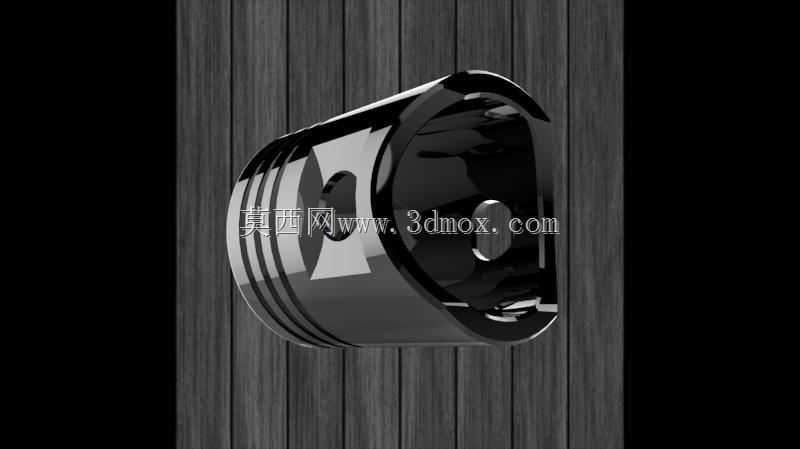

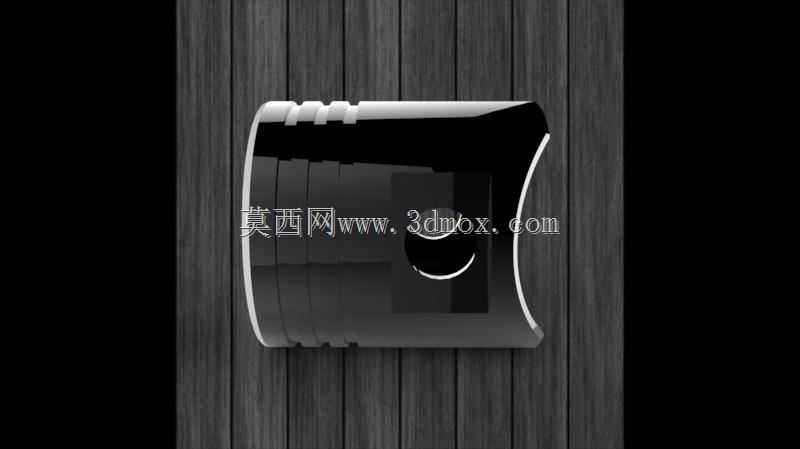

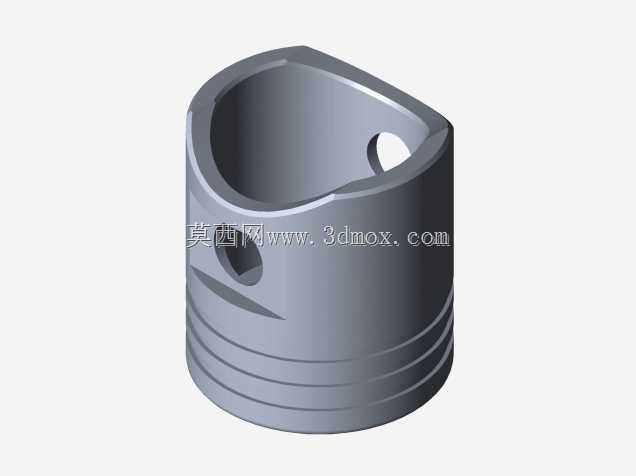

内燃机活塞精密结构三维数模

这款活塞是内燃机动力转换的核心往复构件，在气缸内完成进气、压缩、做功、排气四个冲程的循环动作，直接决定动力输出的稳定性与整机热效率。从实际工况出发，活塞头部设计有三道环槽，分别适配气环与油环，气环负责密封燃烧室高压燃气，避免做功行程的燃气下窜至曲轴箱，油环则在往复运动中刮除气缸壁多余润滑油，防止机油窜入燃烧室参与燃烧形成积碳。活塞顶部的凹坑结构对应燃烧室形态，可在压缩行程末期引导混合气形成合理涡流，提升油气混合均匀度，优化燃烧效率，不同机型的凹坑深度、轮廓曲率会根据压缩比、喷油角度做针对性匹配。活塞销座部位采用加厚加强结构，通过活塞销与连杆小头连接，将燃烧产生的气体压力传递给连杆，进而带动曲轴旋转输出扭矩，销座内侧设计有卡簧槽，用于安装活塞销卡环，限制活塞销轴向窜动，避免销端刮蹭气缸壁。裙部作为活塞的导向部位，型线采用微椭圆设计，常温下裙部截面并非正圆，在工作受热膨胀后可趋近正圆，保证热态下与气缸壁的配合间隙均匀，既避免冷态敲缸，也防止热态拉缸。设计过程中需要重点考虑热膨胀量的匹配，活塞不同部位的壁厚差异较大，头部直接接触高温燃气，工作温度远高于裙部，因此头部直径设计值略小于裙部，形成上小下大的锥形结构，抵消不同区域的热膨胀差值。安装边界上，活塞外径与气缸内径的配合间隙需严格控制在合理范围，间隙过小易在热态下卡滞，间隙过大则会导致密封不良、敲缸异响；活塞销孔的同轴度、环槽的平面度都有较高形位公差要求，环槽侧面的粗糙度直接影响活塞环的密封效果与使用寿命。在实际应用中，这类活塞广泛适配小排量通用汽油机、摩托车发动机、小型农用动力机械，建模过程中完整还原了环槽、销座、顶部燃烧室、裙部型线等所有关键结构，可直接用于结构教学、运动仿真、干涉检查以及后续的工艺分析环节，帮助设计人员快速验证活塞与连杆、气缸、气门等周边部件的配合关系，减少物理样机的试错成本。
