SolidWorks设计意图工程实操教学案例

项目分类:3D模型 发布时间:2021-08-31 ID:256636
  • SolidWorks设计意图工程实操教学案例
  • SolidWorks设计意图工程实操教学案例

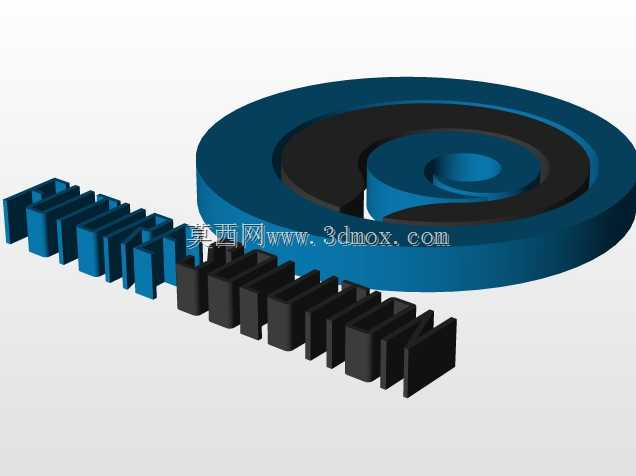

在机械结构三维建模的实际工作中,很多从业者容易陷入只追求外形相似、忽略设计逻辑传递的误区,这套建模教学案例正是针对这类痛点展开,把设计意图的落地方法拆解到日常建模的每一步操作里。日常做设备改型、零部件迭代的时候,接手他人的模型最怕遇到特征堆叠混乱、参数关联断裂的情况,改一个尺寸连带报错十几处,本质就是建模初期没有把设计意图通过合理的特征顺序、参数约束、参考基准固化下来,这套案例里的分层建模思路,能帮从业者把功能需求转化为可编辑、可追溯的模型结构。拿案例里涉及的层叠类构件建模来说,很多人做这类结构会直接逐个拉伸实体,忽略层间的配合公差、堆叠定位基准,实际生产装配时就会出现层间错位、配合间隙超差的问题,案例里演示的基准先行、特征关联的方法,先确定整体安装基准面,再把每层的定位尺寸、配合公差通过全局参数绑定,后续调整层间距、层厚的时候,所有关联特征会自动更新,不会出现特征报错的情况。还有设计过程中制造逻辑的融入,很多新手建模只看最终外形,不考虑后续的加工可行性,比如特征的拔模角度、加工余量预留、装配避让空间,案例里专门把制造端的要求融入建模步骤,在特征创建阶段就同步考虑加工路径、装夹位置,避免后续模型转生产时还要反复修改结构。从安装边界的角度来说,案例里演示的全局参数管控方法,会先锁定构件的整体安装尺寸边界,所有内部特征的尺寸都在这个边界约束下创建,不会出现后期装配时和周边机构干涉的问题,比如做设备上的配套构件,先确定安装面的孔位尺寸、整体外轮廓的限界,再细化内部结构,能大幅减少后期装配调试的修改量。不同的建模方法对应的后续修改效率差异极大,比如对称结构如果不用镜像特征而是逐个绘制,后续调整单侧尺寸时另一侧不会同步更新,很容易出现对称度超差的问题,案例里对这类高频易错的建模细节都做了实操演示,把设计意图从抽象的概念转化为可直接复用的建模操作习惯,不管是做非标设备设计、产品结构开发,还是做模型的迭代改型,这套逻辑都能帮从业者提升建模效率,减少模型传递过程中的信息偏差,让三维模型不仅是外形的展示,更是设计逻辑、制造要求、装配关系的数字化载体,打通设计到生产的信息传递链路。
