液化石油气热水供应加热装置结构设计

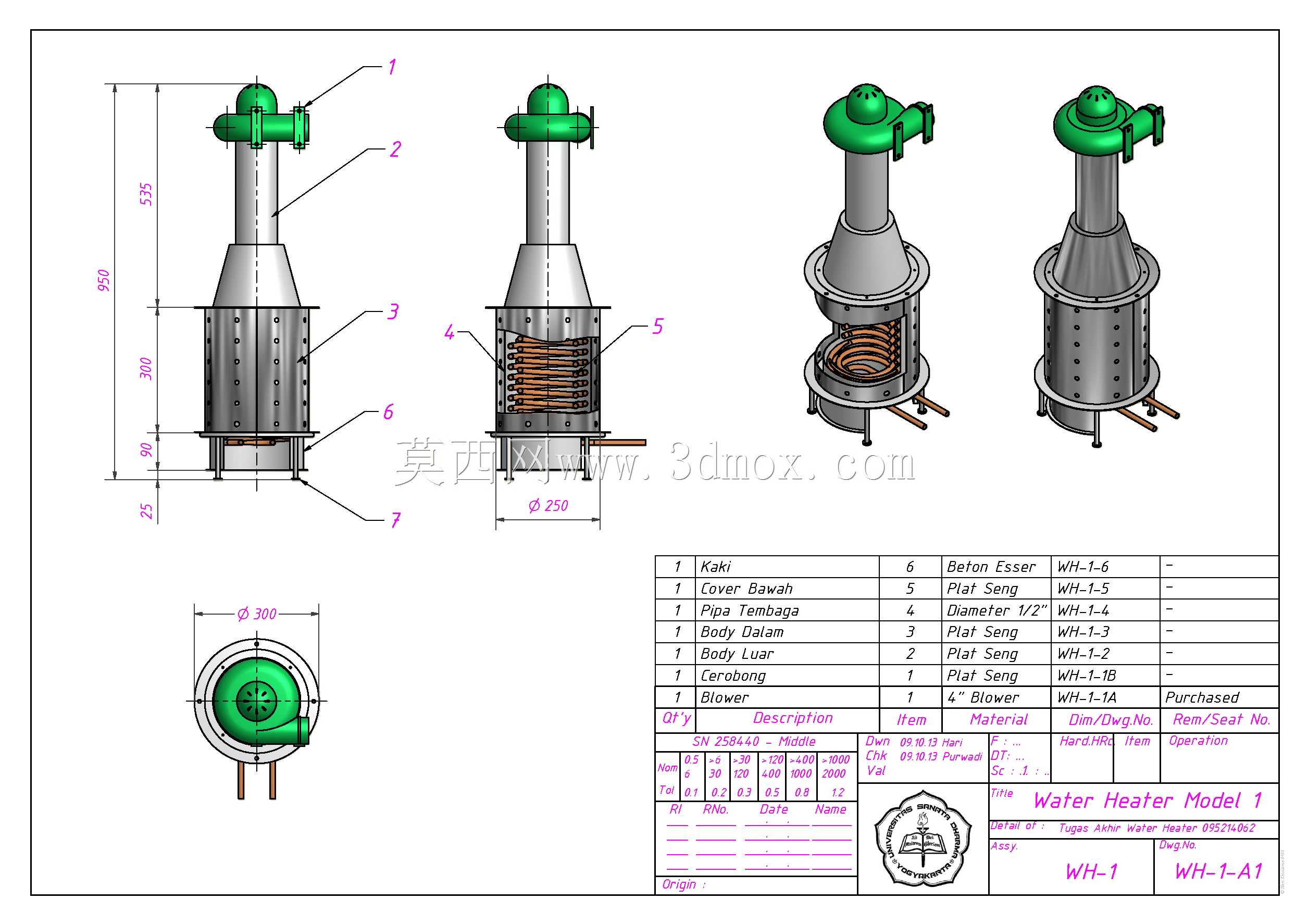

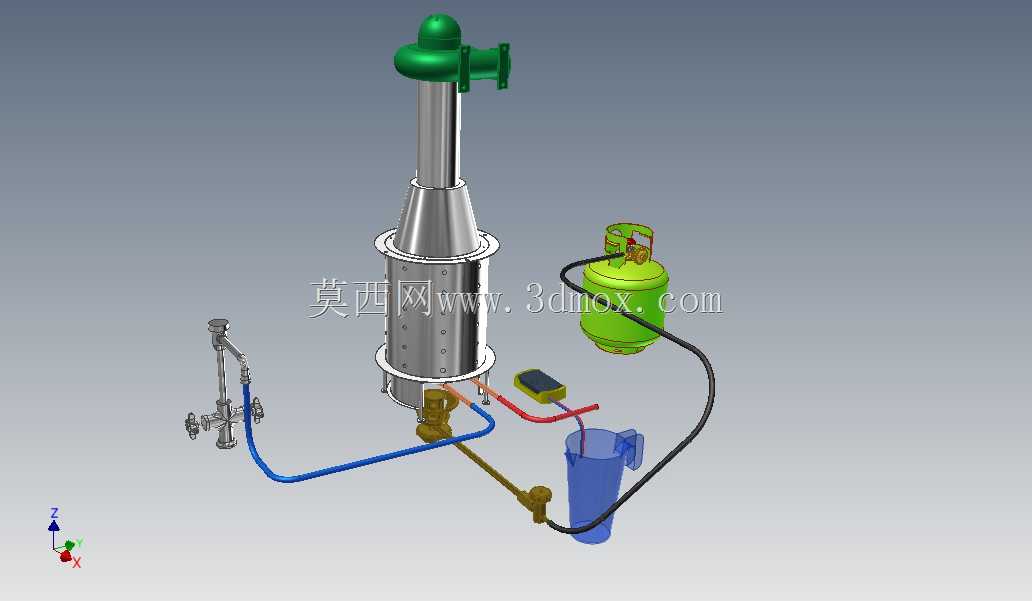

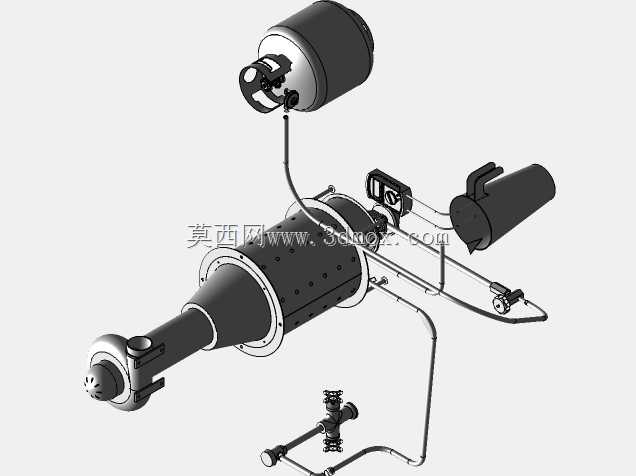

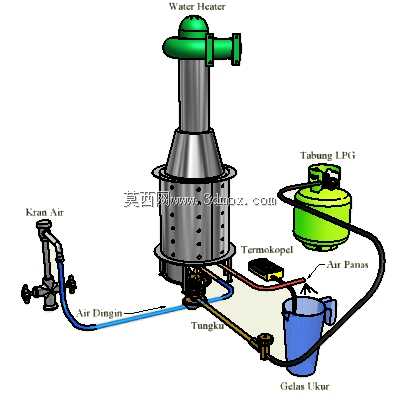

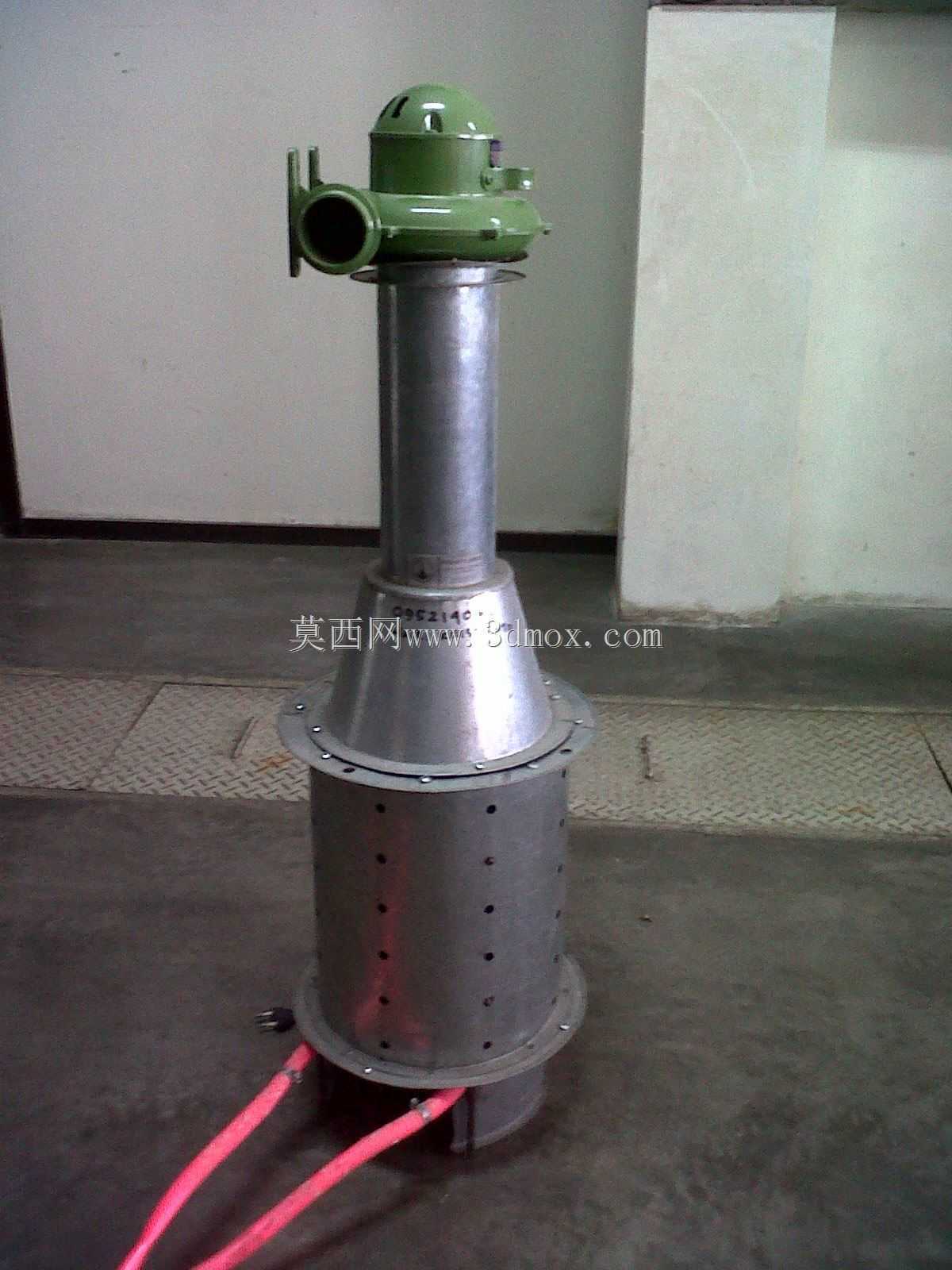

这套加热装置主要面向无集中供热水管网的零散作业场景、户外临时营地、小型独立经营点位的生活热水供应需求，依靠液化石油气的燃烧放热完成冷水的快速升温，无需依赖市政供电或集中供热管线，部署灵活度较高。整套装置的核心换热部件采用12m长0.5英寸规格的螺旋紫铜管，设计阶段将铜管沿燃烧室筒体外侧螺旋盘绕，尽可能拉长冷水在换热段的停留路径，同时让铜管外壁充分接触燃烧室上升的高温烟气，最大化提升换热效率，减少燃气的无效损耗。燃烧器采用适配液化石油气的LPG专用结构，进气端配套调压阀组，可根据进水温度、目标出水温度动态调节燃气进气量，避免出现干烧、出水温度骤升骤降的问题，燃烧产生的高温烟气在立式筒状燃烧室内自下而上流动，顶部设置排烟导流段，将燃烧废气定向导出，避免废气在使用区域积聚引发安全隐患。水路系统分为冷水进水、热水出水两个支路，进水端通过蓝色管路连接外置储水容器，管路上配套控制阀门，可调节进水流量大小，出水端连接混水阀组件，用户可根据使用需求调节冷热水混合比例，获得温度适宜的热水。燃气通路采用耐油耐压的专用软管连接液化石油气钢瓶与燃烧器进气口，管路接口处做密封锁紧处理，防止燃气泄漏，点火装置采用独立的压电点火模块，安装位置远离燃气出气口，避免点火过程中出现爆燃风险。设计过程中充分考虑安装边界约束，整套装置的立式主体筒体直径控制在合理范围，外接的钢瓶、储水容器、阀组均可根据现场实际空间灵活调整摆放位置，无需固定安装基座，仅需保证排烟口上方无遮挡、装置周边无易燃易爆物品即可投入使用。结构建模阶段对所有管路的弯折半径做了合规性校验，避免出现管路死折导致气路、水路堵塞的问题，各连接部件的接口尺寸均采用通用标准规格，后期维护更换配件无需定制加工，可直接采购标准五金件完成替换。燃烧室筒体采用双层结构设计，内层为耐高温的燃烧腔，外层设置隔热层，降低装置外表面温度，避免使用过程中人员误触造成烫伤，同时减少热量向周边环境的无效散失，进一步提升热利用效率。
