塑料支架加工专用高速气钻设备结构

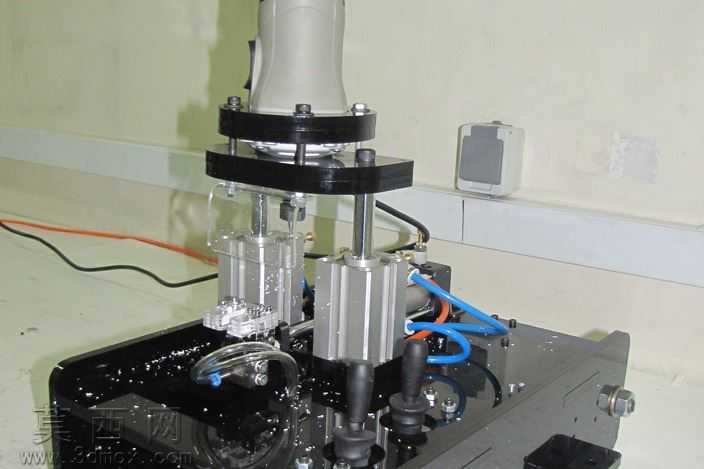

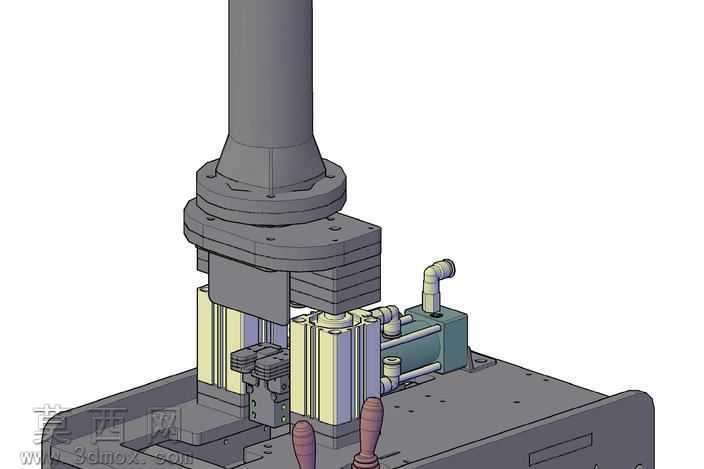

本三维模型为针对塑料支架钻削工序设计的专用高速气钻设备，建模阶段采用自顶向下的设计思路，先完成整体加工工位的布局规划，再逐一拆分各功能组件进行精细化建模，确保各部件装配无干涉、运动路径符合实际加工逻辑。模型完整还原了设备的核心结构：顶部为高速气动钻主体，采用硬质合金质感的材质渲染，还原钻体的金属磨砂外壳与精密装配的接缝细节；钻体下方设置双立柱导向结构，搭配黑色阳极氧化处理的固定压块，保证钻削进给过程的同轴度，避免塑料件钻孔出现偏斜问题。设备中部设置两组平行的气动夹紧元件，建模时还原了气缸的缸筒、活塞杆、进出气接口结构，渲染阶段为气缸配置银灰色金属材质，搭配红蓝两色的气动管路，清晰区分进气与出气回路，管路的弯折半径、接头位置均按照实际气动元件的安装规范设计，还原真实布管状态。底部的设备基座采用铸铁质感的材质渲染，表面还原了加工过程残留的细微切屑效果，基座上设置的手动调节旋钮、气路控制阀、定位挡块均做了精细化建模，旋钮的防滑纹理、阀体的调节刻度都清晰呈现，还原设备的操作调节结构。设计过程中重点考量塑料支架的加工特性，针对塑料件钻削易变形、易毛刺的问题，在钻体下方设置透明防护挡板结构，既可以阻挡钻削飞屑，也能直观观察钻孔加工状态；夹紧机构采用柔性压头设计，建模时还原压头的软质材质属性，避免夹紧力过大造成塑料支架表面压痕。整体模型的装配关系完全符合实际设备的组装逻辑，各运动部件的行程范围、配合公差都经过参数化校验，可直接用于设备的方案评审、结构优化以及加工工艺的模拟验证，能够直观呈现高速气钻针对塑料支架加工的专用结构设计优势，清晰展示气动系统与钻削主体的协同工作布局。
