剪式螺旋顶升起重支撑结构

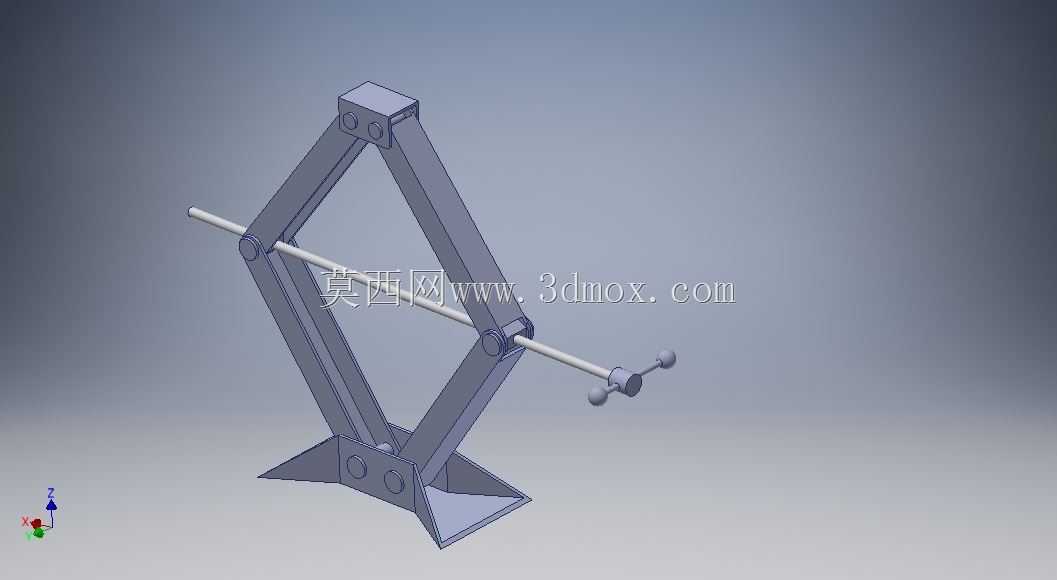

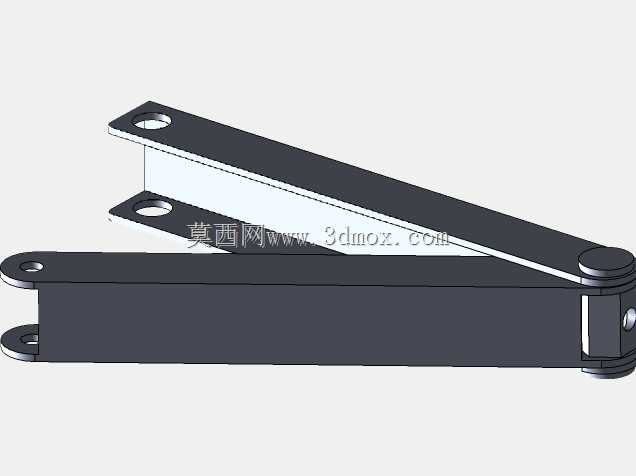

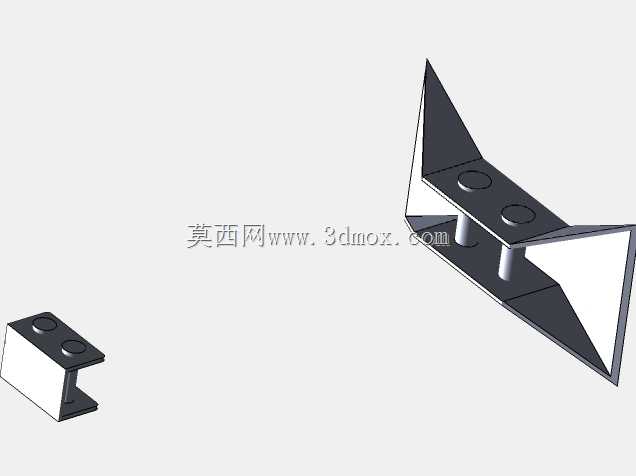

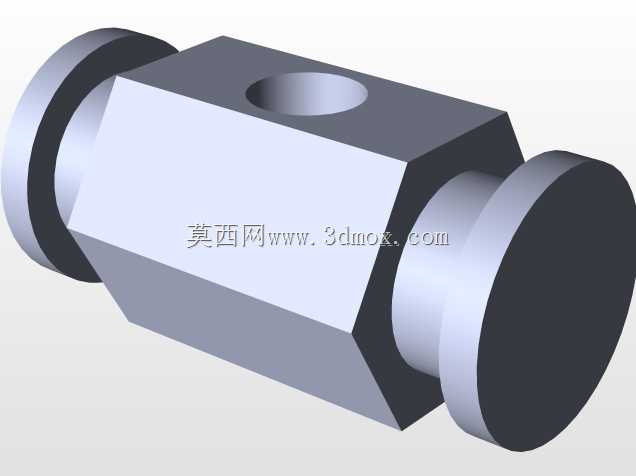

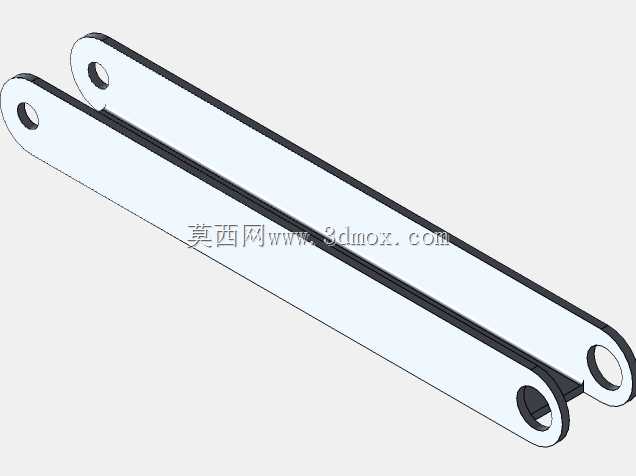

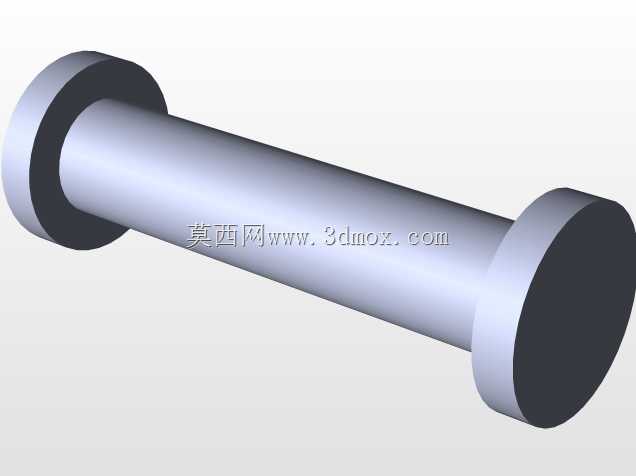

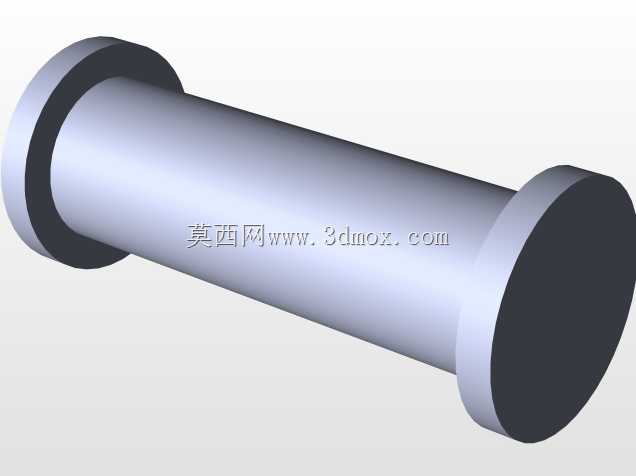

日常汽修场景里更换轮胎、小型设备维保作业中抬升机身的工况，这类剪式顶升结构是普及率极高的手动起重支撑部件，相比液压类顶升工具，它没有密封件老化漏油的隐患，整体结构全为刚性机械连接，存放数年也不会出现泄压回落的问题，对非高频次的应急维保场景适配性极强。整个机构的核心传动逻辑是通过中部贯穿的长螺杆调节两组交叉臂的开合角度，交叉臂的铰接点做了同轴度公差约束，转动螺杆时两侧臂体同步收拢或展开，不会出现单侧卡滞导致顶升面倾斜的问题，顶端的支撑块做了内凹防滑结构，接触被支撑件的底盘或者设备底座时能增大摩擦力，避免顶升过程中支撑件滑移脱落，底部的支撑脚做了外翻加宽处理，接触地面时的受力面积更大，在硬质平整地面上作业时不会出现局部压强过大压陷地面的情况，整体作业时的支撑稳定性远高于单柱式的手动顶升结构。从设计层面看，这套结构的所有臂体都采用等厚板材冲压成型，铰接位置的销轴做了淬火处理，反复转动磨损量极小，螺杆采用梯形螺纹传动，本身具备自锁特性，顶升过程中即便撤去施加在摇把上的转动力，机构也会锁止在当前高度，不会出现负载下自行回落的风险，摇把末端的球形握把能降低转动时的手部压强，长时间操作也不容易产生硌手的疲劳感。安装边界上，这套结构完全收拢时整体厚度极小，可以轻松塞进车辆底盘下方的狭窄间隙，完全展开后的顶升高度能覆盖绝大多数家用轿车、小型轻型设备的底部离地间隙，不需要额外加装垫高块就能满足常规维保的顶升需求，整体没有外露的液压管路、线缆等易损部件，日常存放只需要涂抹少量防锈脂就能长期保持可用状态，对户外应急作业、随车配套存放的场景适配性非常好。交叉臂的铰接孔位做了同轴度配做，装配后臂体转动的阻尼均匀，不会出现松旷或者过紧卡滞的问题，螺杆两端的限位结构能限制臂体的最大开合角度，避免展开过度导致机构脱开失效，所有受力位置的板材厚度都经过载荷校核，额定负载下的结构变形量控制在安全范围内，不会出现塑性变形或者断裂的风险。
