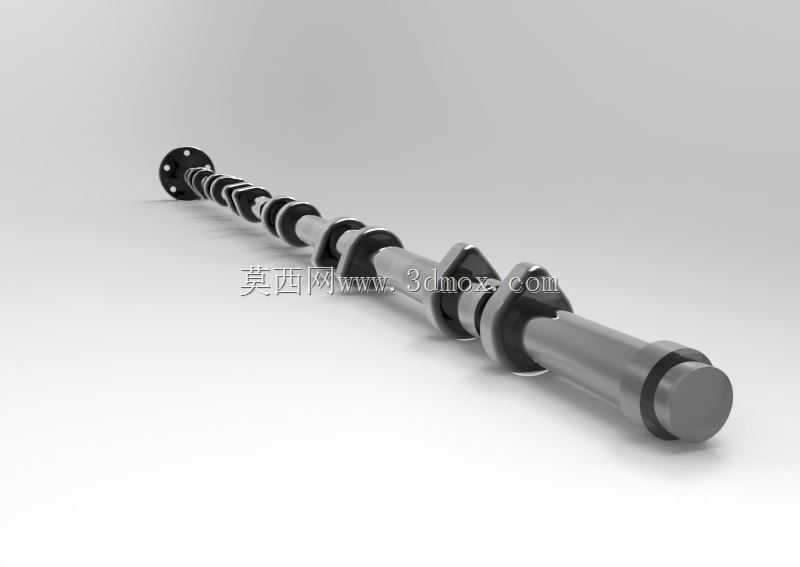

发动机配气机构用凸轮轴结构设计

在往复式内燃机的配气系统里，凸轮轴是直接决定气门开闭时序与升程规律的核心传动零件，其轮廓精度、安装定位基准直接影响发动机的充气效率、怠速稳定性与全工况动力输出表现。这款凸轮轴的设计围绕顶置气门布置的四冲程汽油机需求展开，基圆段轮廓保证气门完全关闭时的密封贴合余量，凸轮升程段的型线经过运动学校核，避免气门开闭过程中出现加速度突变导致的冲击异响，同时兼顾高转速下的气门跟随性，防止气门弹簧出现共振失效。从安装边界来看，该凸轮轴的轴颈直径按照缸盖凸轮轴轴承座的标准配合公差设计，轴颈间的同轴度公差控制在0.02mm以内，避免运转过程中出现卡滞或异常磨损；轴端预留有正时链轮或正时皮带轮的安装定位键槽，键槽的对称度公差满足正时传动系统的相位精度要求，确保配气相位与活塞运动行程的精准匹配，不会出现气门碰撞活塞顶的故障。实际应用场景中，这类凸轮轴多用于小排量自然吸气乘用车发动机，也可适配通用小型汽油机的动力输出需求，其凸轮型线的缓冲段设计能有效降低气门落座冲击，延长气门与气门座圈的使用寿命。设计过程中优先考虑了零件的加工工艺性，凸轮型面采用等距曲线设计，适配数控外圆磨床的成型磨削加工，轴颈表面设计有油槽结构，可将缸盖油道输送的压力润滑油引入轴颈配合面，形成稳定的油膜润滑，减少运转过程中的摩擦损耗。凸轮桃尖的硬度设计满足高频淬火后的工艺要求，保证长期运转下的型面耐磨性，避免因磨损导致气门升程不足、发动机功率下降的问题。整体结构没有冗余的设计特征，各轴段的退刀槽、圆角尺寸都按照机械设计标准选取，既避免应力集中导致的轴段断裂风险，也兼顾了量产加工的经济性，不需要特殊定制刀具即可完成全工序加工。在装配环节，该凸轮轴的轴向定位采用轴端卡圈配合止推面的结构，轴向间隙控制在0.1-0.2mm之间，既允许零件受热膨胀后的轴向伸长量，也不会因间隙过大导致正时相位出现偏移。
