简易木质角度可调抛射实验装置

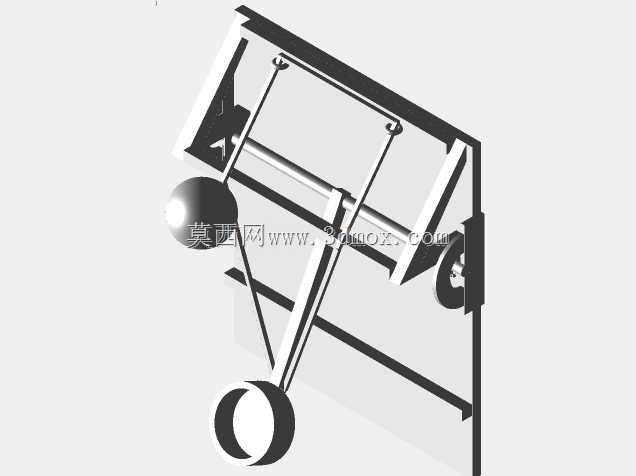

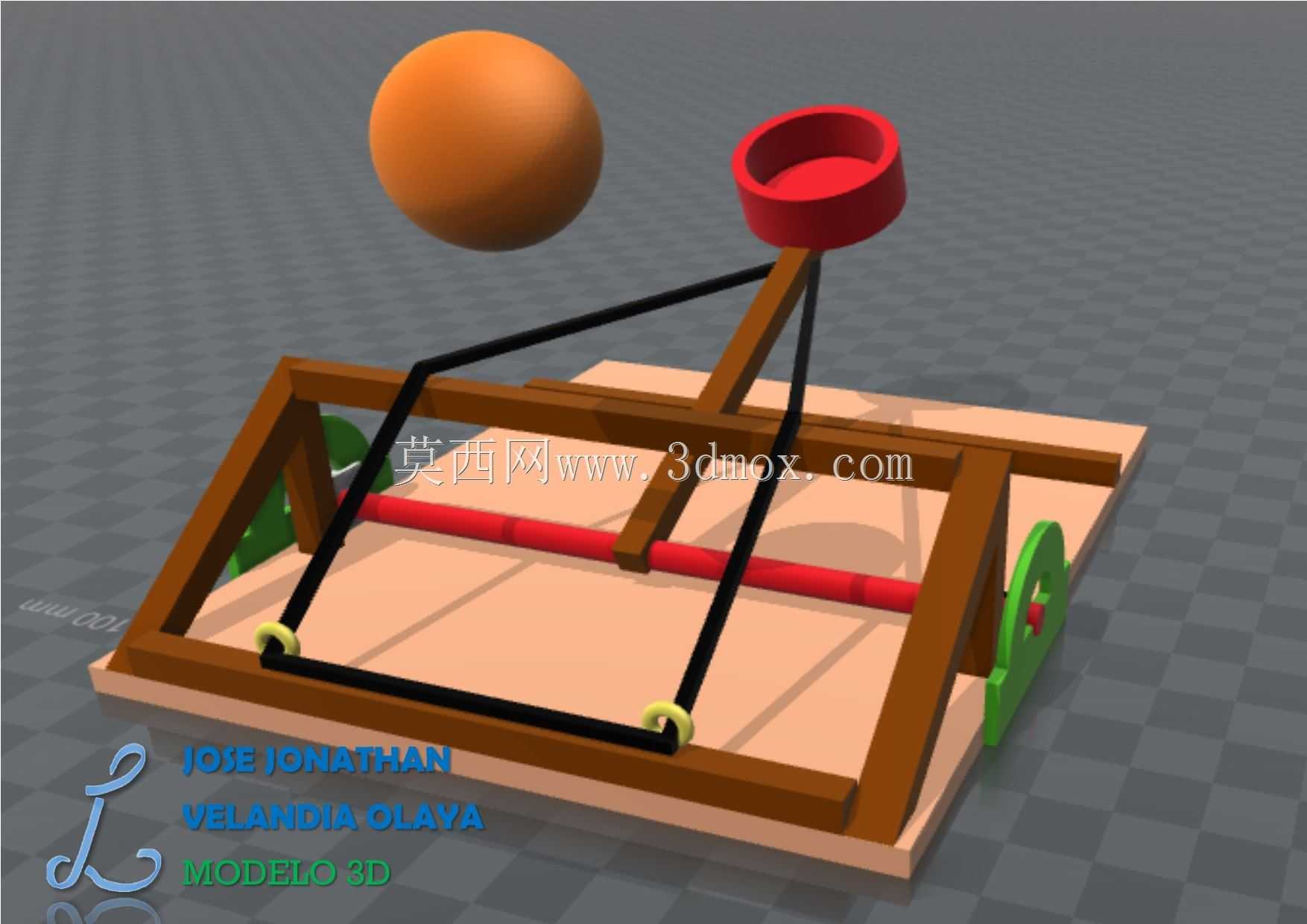

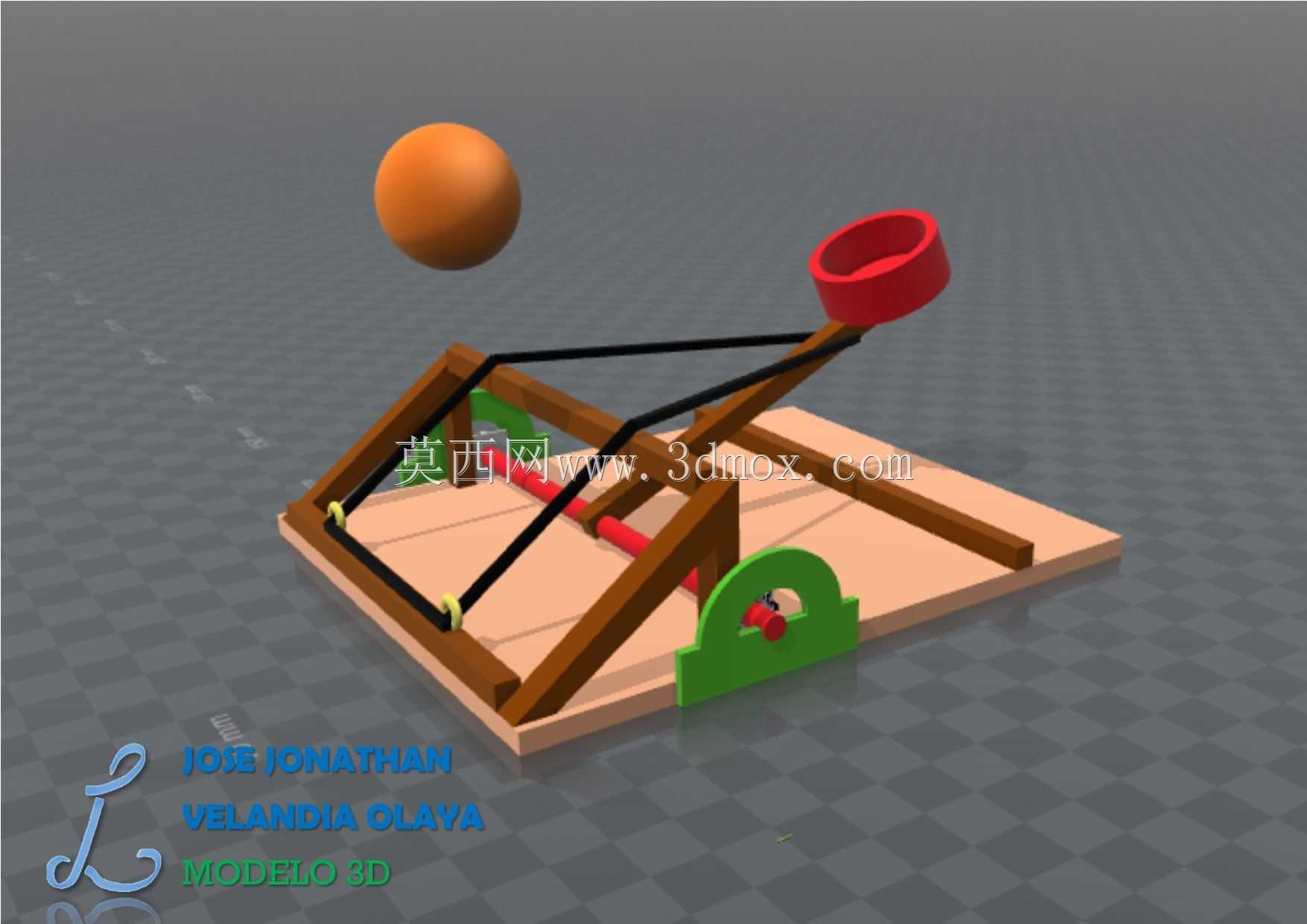

该抛射装置主要面向中小学物理力学实验、青少年科创实践场景，也可作为小型物件短距离定点抛送的简易工装使用，核心功能是通过弹性势能的存储与释放完成抛射动作，同时支持抛射仰角的连续调节，满足不同抛射距离、抛射轨迹的实验与使用需求。装置底座采用平板式木质结构设计，整体安装边界为矩形平面，放置时无需额外固定结构，依靠自身重量即可保持抛射过程的稳定性，底座上预留了各支撑构件的安装定位槽，组装时无需复杂工装即可完成构件对位，降低制作与装配门槛。抛射臂采用双杆平行木质结构，通过铰接支座与底座连接，铰接点处设置了带角度刻度的绿色限位调节板，调节板上标注了清晰的角度刻度，可根据使用需求将抛射臂锁定在0到90度区间内的任意仰角位置，角度调节到位后通过侧边的锁紧销完成固定，避免抛射过程中臂体移位影响抛射精度。弹性储能部件采用多根平行布置的弹性绳，两端分别固定在底座前端的定位柱与抛射臂的中部连接点上，预紧力可通过调整弹性绳的缠绕圈数进行微调，适配不同重量抛射物的动能需求。抛射臂末端设置了杯状承托结构，可稳定放置球形、块状等规则形状的抛射物，承托结构的边缘做了圆弧过渡处理，避免抛射瞬间对物件造成卡滞或磨损。整个装置的受力构件均采用三角支撑结构布置，抛射臂两侧的斜向支撑与底座形成稳定的三角形受力框架，可承受弹性绳释放瞬间的反向冲击力，长期使用不会出现结构变形。装置的所有活动铰接点均采用间隙配合设计，转动过程无卡滞，手动扳动抛射臂至待发射位置后，通过简易的触发挡块即可完成锁定，触发时仅需拨动挡块即可实现抛射臂的快速释放，动作响应延迟极低。从建模角度来看，该装置的所有零件均采用规则几何特征构建，木质构件以拉伸、切除特征为主，弹性绳采用扫掠特征模拟张紧状态，角度调节板的刻度通过草图阵列后包覆实现，整体装配关系简单清晰，各零件之间无干涉，可直接用于3D打印验证或者木质材料的手工切割制作，也可作为力学仿真分析的简化模型，用于验证不同仰角、不同弹性系数下的抛射轨迹计算结果。
