波浪发生系统滑轮动臂支撑结构设计

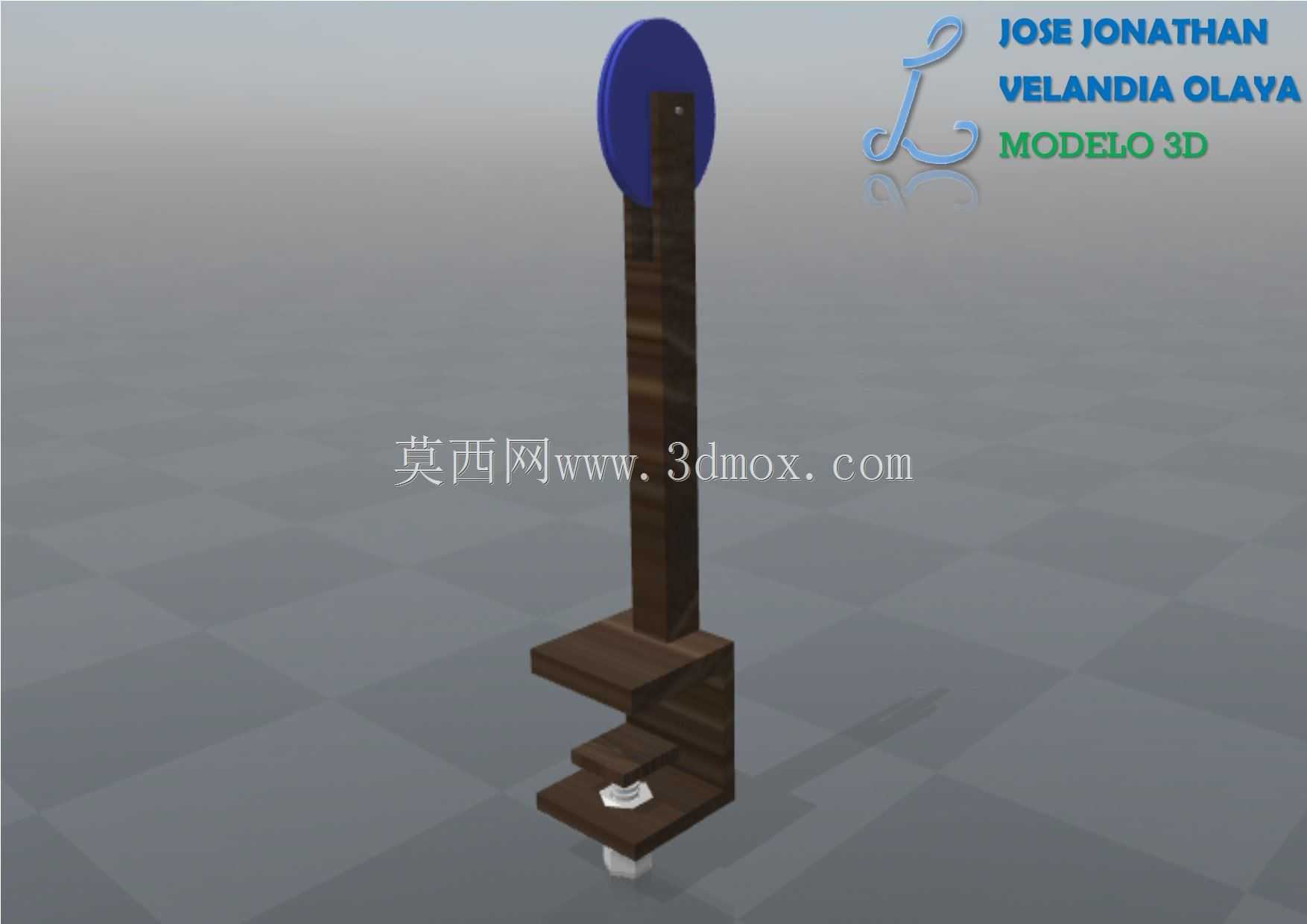

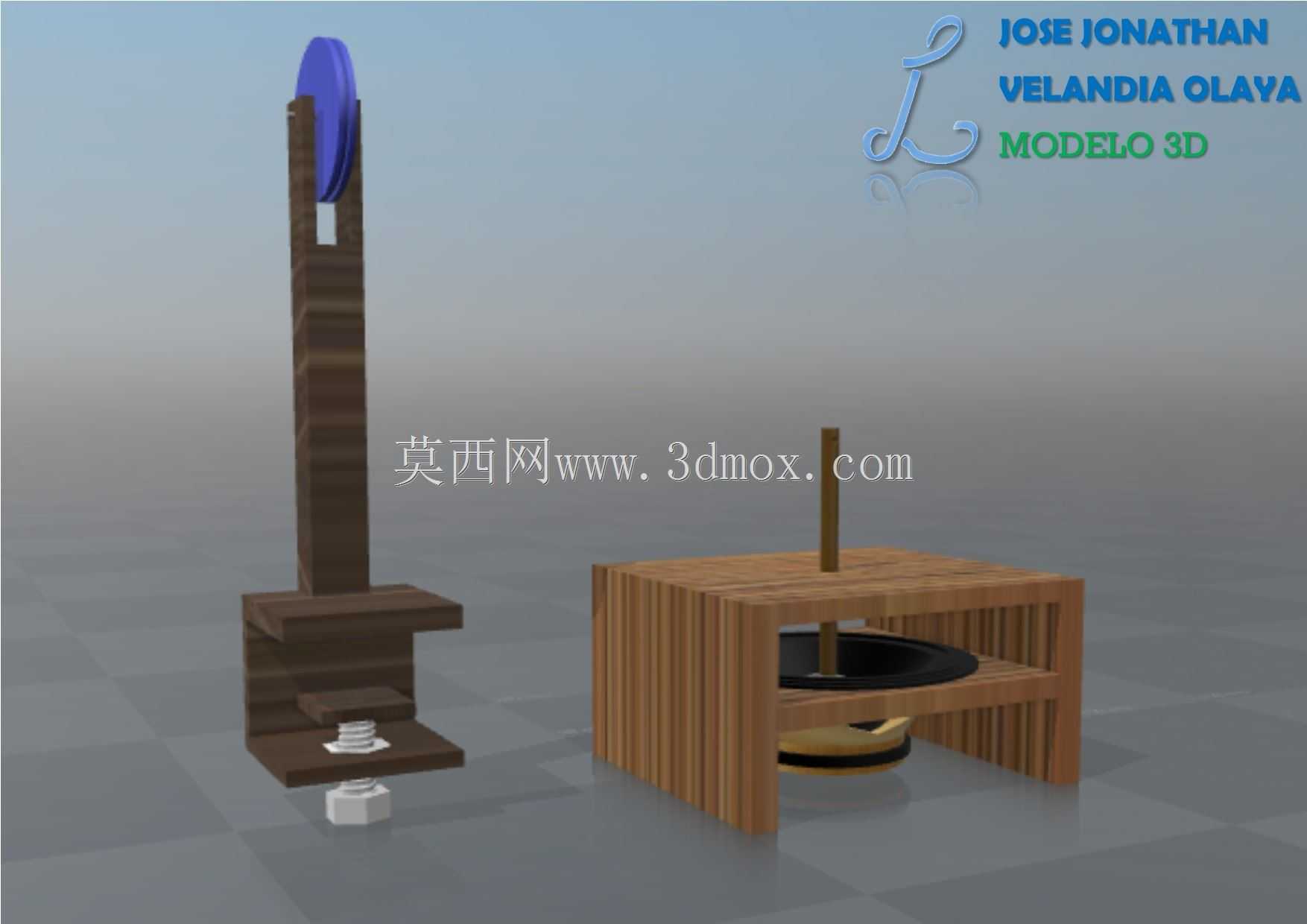

　　这套结构的设计初衷是服务于小型流体试验场景下的波浪生成需求，在水工模型试验、小型教学演示装置的搭建中，这类结构能够通过稳定的机械传动将旋转运动转化为规律的液面扰动，相比传统的气动造波方式，纯机械结构的故障率更低，维护成本也更可控，适合长时间连续运行的试验工况。从结构组成来看，整套装置分为两个独立的功能单元，左侧为带滑轮的导向支撑单元，右侧为波浪发生执行单元，两个单元可独立安装固定，也可根据试验槽的尺寸调整相对安装位置，适配不同宽度的试验水槽安装需求。左侧导向支撑单元采用层叠式的立柱结构，立柱底部设置了带调节螺栓的安装底座，底座上的六角调节螺栓可实现立柱垂直度的微调，保证滑轮的导向面与传动件的运动方向完全平行，

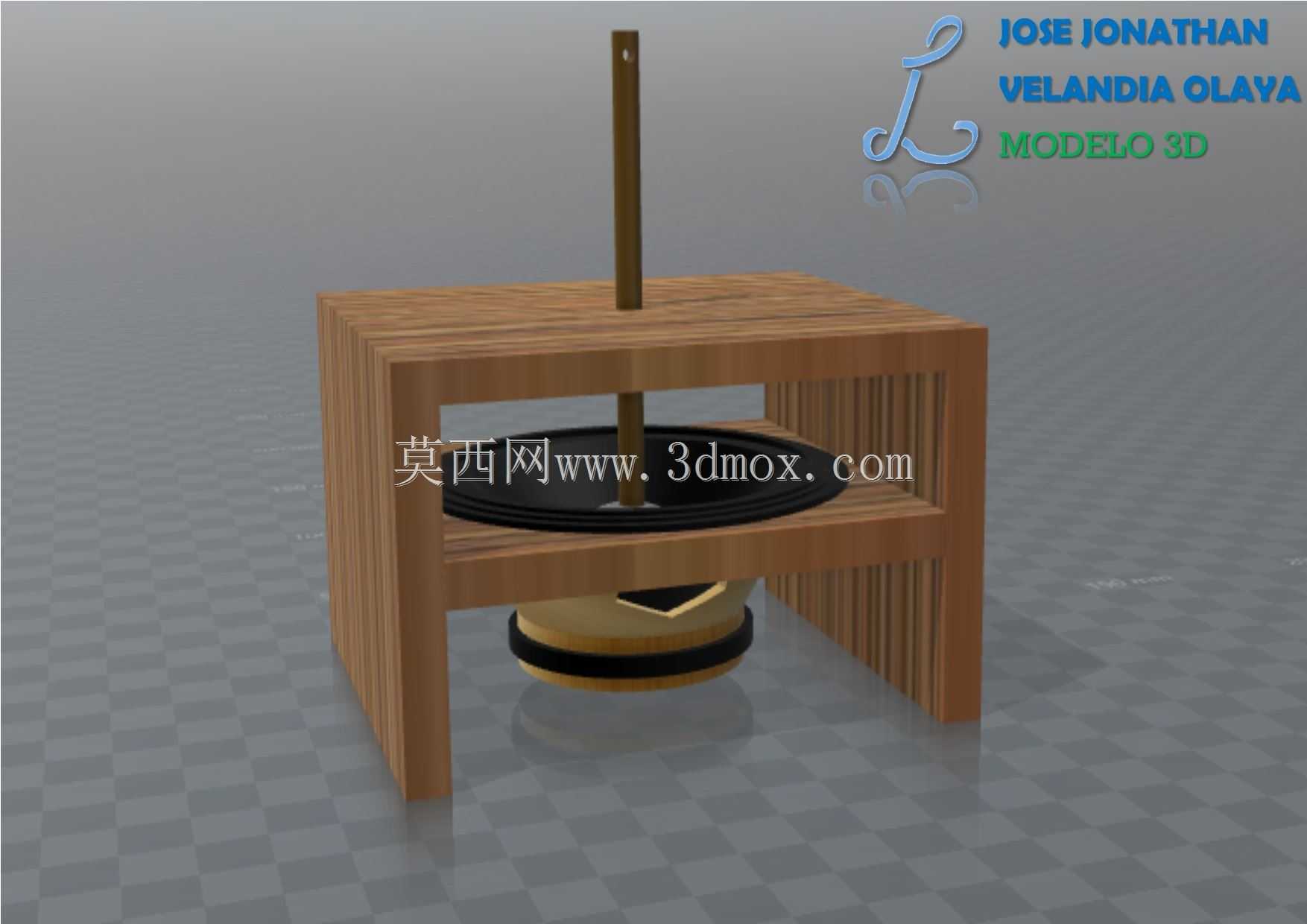

　　避免传动过程中出现卡滞或偏磨问题；立柱顶端的定滑轮采用内嵌式安装，滑轮两侧设置有限位挡边，能够防止传动绳索在往复运动过程中脱出轮槽，滑轮的轮槽深度按照常规3mm直径的尼龙传动绳设计，适配市面上多数通用传动索具的尺寸，无需额外定制专用配件。右侧的波浪发生单元采用框架式支撑结构，框架主体由多根竖向肋条拼接而成，既保证了整体结构的抗扭刚度，又能减少装置在水槽内的挡水面积，降低自身结构对波浪流场的干扰；框架中心设置有竖向传动轴，轴下端连接偏心拨水结构，当传动轴被外部动力驱动旋转时，偏心结构会规律性地拨动水体形成连续波浪，传动轴的上端预留有动力连接接口，可直接连接手摇柄或者小型减速电机，适配手动演示和电动自动运行两种使用模式。在设计思路上，整套结构优先考虑了拆装便捷性，所有连接部位均采用标准紧固件，没有焊接或粘接的不可拆结构，方便在试验结束后快速拆解收纳，也便于根据试验需求更换不同偏心距的拨水部件，调整波浪的幅值参数；两个单元的安装底座均预留了标准的螺栓安装孔位，孔位间距按照常规试验台的T型槽间距设计，可直接固定在通用试验工作台上，不需要额外加工过渡连接板。从安装边界来看，左侧导向支撑单元的整体高度可通过层叠立柱的拼接数量调整，单节立柱的高度为50mm，用户可根据水槽的深度选择拼接3-6节立柱，满足不同液位高度下的传动导向需求；右侧波浪发生单元的框架外形尺寸为150mm×150mm×120mm，可适配宽度不小于200mm的小型试验水槽安装，

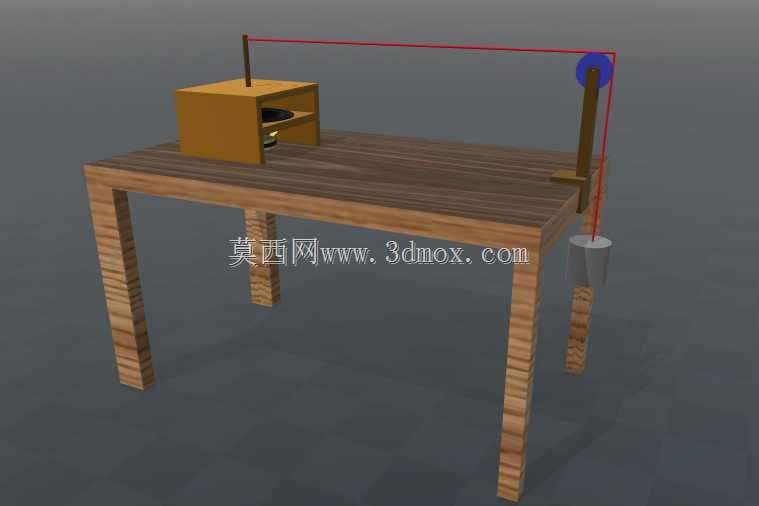

　　传动轴的伸出长度可根据安装位置上下调整，保证下端的拨水结构始终处于合适的液位深度。在实际使用过程中，这套结构的传动路径非常清晰，外部动力通过传动轴带动偏心拨水件转动，传动绳索绕过左侧的定滑轮连接配重或者张紧结构，保证传动过程中绳索始终处于张紧状态，避免出现传动滞后的问题；结构上的所有与水体接触的部件都采用了耐水的材质设计，木质结构件可替换为PVC或者不锈钢材质，满足长期浸水使用的防腐需求，不会因为长时间接触水体出现变形或者锈蚀问题。针对教学演示场景，这套结构的所有运动部件都做了外露设计，观察者可以直观看到动力传递、滑轮导向、偏心造波的整个运动过程，能够帮助学习者快速理解机械传动与流体扰动的对应关系，相比封闭外壳的成品演示装置，

　　教学展示效果更好；针对科研试验场景，结构的参数调整空间充足，可通过更换不同直径的滑轮、不同偏心距的拨水件、调整传动比等方式，改变波浪的生成频率和幅值，满足不同试验参数的调试需求。在结构强度校核上，左侧立柱的层叠结构在承受10N以内的绳索拉力时，侧向变形量不超过0.2mm，完全能够满足小型造波装置的传动受力需求，不会因为长期受拉出现立柱倾斜的问题；右侧框架的竖向肋条在传动轴高速旋转时的振动幅值不超过0.1mm，能够保证偏心拨水件的运行稳定性，避免因为结构振动导致波浪形态出现不规则畸变。整套结构没有复杂的曲面加工特征，所有零部件都可通过常规的切割、钻孔工艺加工完成，不需要使用五轴加工中心等特殊设备，加工门槛低，适合实验室或者教学场景下的小批量自制，加工完成后的装配过程也不需要专用工装，仅用常规的内六角扳手、螺丝刀即可完成全部装配工作，装配公差要求宽松，普通的机械加工精度即可满足运行需求。
