教学演示用三自由度铰接式机械臂结构

项目分类:机械手 发布时间:2022-01-21 ID:516324
  • 教学演示用三自由度铰接式机械臂结构
  • 教学演示用三自由度铰接式机械臂结构
  • 教学演示用三自由度铰接式机械臂结构
  • 教学演示用三自由度铰接式机械臂结构
  • 教学演示用三自由度铰接式机械臂结构
  • 教学演示用三自由度铰接式机械臂结构
  • 教学演示用三自由度铰接式机械臂结构

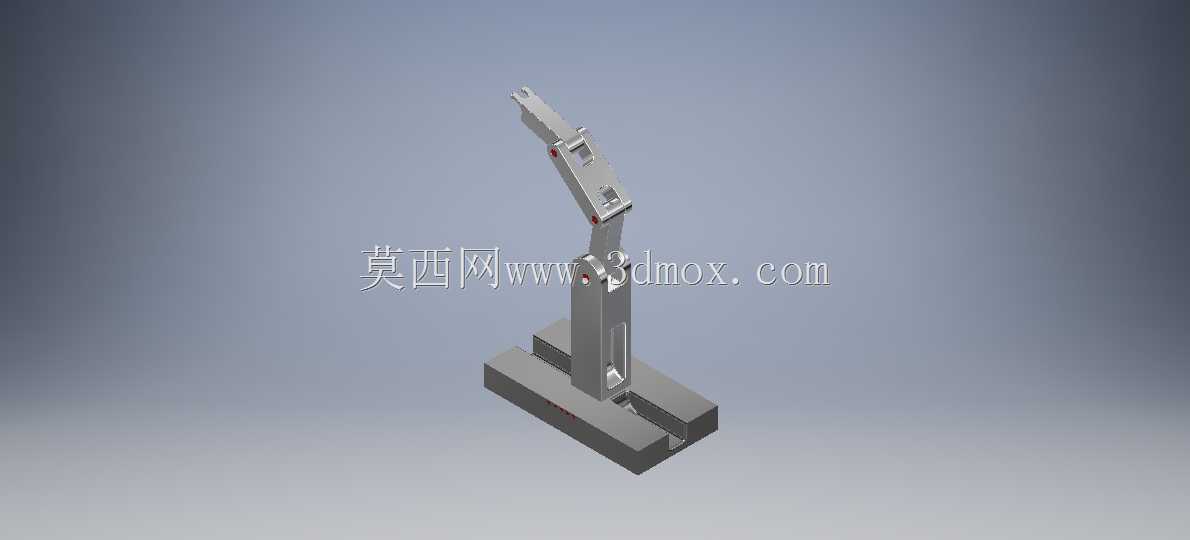

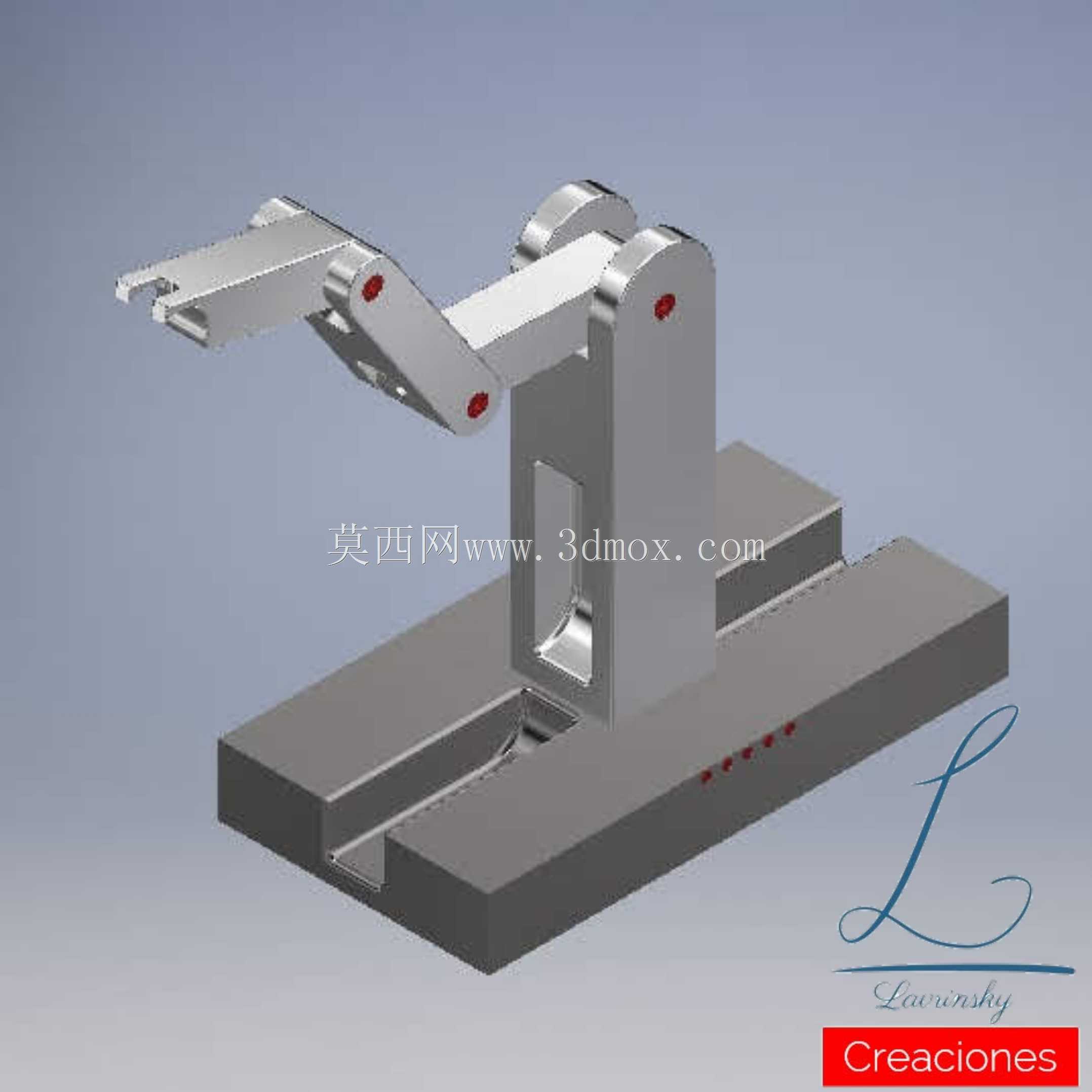

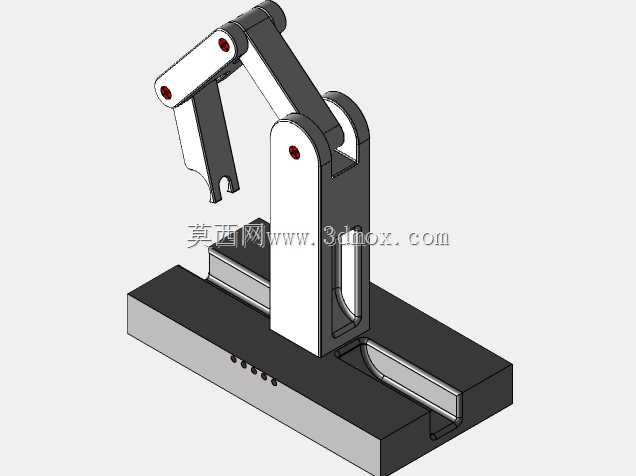

  这款三自由度机械臂的结构设计,最初是面向职业院校机械装调实训、小型自动化工位的原理验证场景开发,没有照搬工业重载机械臂的冗余结构,所有铰接点、基座安装位的尺寸都做了适配教学桌面、小型实验台的优化,不需要额外做大型混凝土基础固定,普通铝型材实验台通过T型螺栓就能完成基座锁紧,安装边界控制在长320mm、宽180mm的矩形范围内,竖直方向完全伸展后的总高度不超过260mm,不会占用过多实训台操作空间,也能避免伸展过程中触碰周边的传感器、接线端子等周边配件。

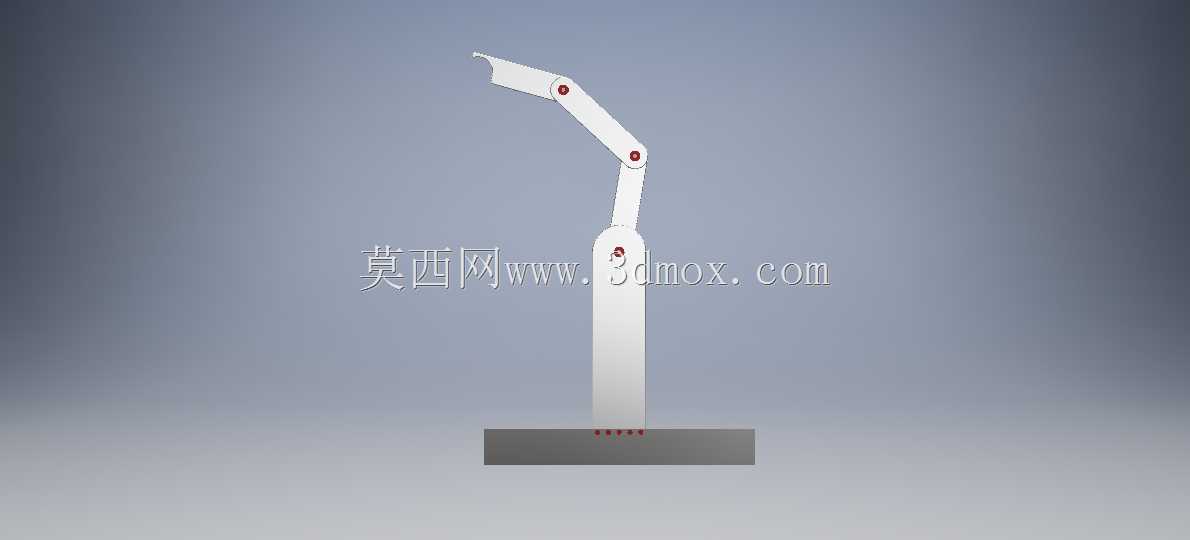

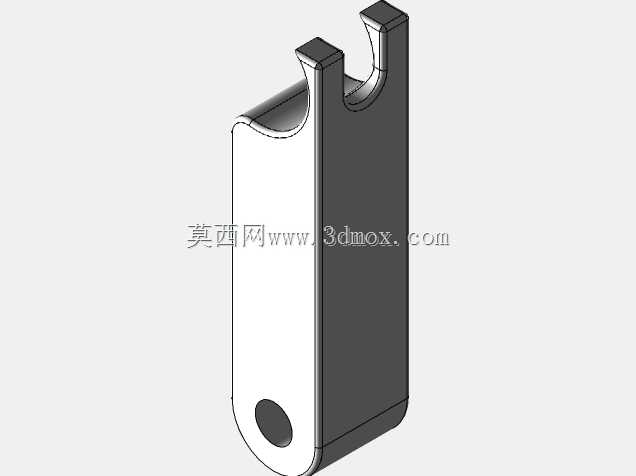

  从功能实现逻辑来看,三个转动关节分别对应基座水平回转、大臂俯仰、小臂俯仰的动作,末端预留的夹爪安装接口可以适配平行气爪、电磁铁吸盘、简易机械夹指等不同执行端,单关节的转动角度都做了机械硬限位设计,大臂俯仰范围控制在-30°到75°之间,小臂俯仰范围控制在-60°到60°之间,基座水平回转范围控制在±150°,既满足常规的物料拾取、移位、放置的动作需求,也能防止关节过转拉扯内部的伺服电机接线,避免实训操作中因为误操作导致的结构损坏。

  设计过程中没有采用复杂的谐波减速结构,而是直接在每个关节的铰接位置预留了伺服电机的安装槽,电机输出轴通过平键与关节转动件直接连接,省去了额外的传动链,既降低了装配调整的难度,也方便实训学员直观观察每个关节的动力传递路径,理解关节运动与末端位置的对应关系。所有结构件的壁厚都做了均衡设计,基座采用双层开槽的板式结构,既通过开槽减轻整体自重,也能保证基座的平面度,避免安装后出现结构翘曲影响关节转动精度;大小臂的铰接处都设计了嵌入式的轴承安装位,转动副采用标准深沟球轴承支撑,减少转动过程中的旷量,同时轴承位的公差选用基孔制过渡配合,不需要额外的粘接或者过盈压装,用铜棒轻轻敲击就能完成轴承装配,适合教学场景下的反复拆装练习。

  实际应用中,这款结构既可以作为机械原理课程的演示教具,让学员直观理解串联机械臂的运动学正逆解逻辑,也可以搭配开源控制板搭建小型的物料分拣工位,完成轻型零件的上下料、工位间转运动作,额定负载控制在500g以内,完全覆盖教学演示、原理验证场景的负载需求。结构上所有的连接螺丝都选用标准内六角圆柱头螺钉,没有采用特殊规格的紧固件,配件替换成本极低,学员在装调过程中如果出现螺丝滑牙、零件磕碰损坏的情况,用常规五金店就能买到的标准件就能完成替换,不需要专门定制特殊配件。

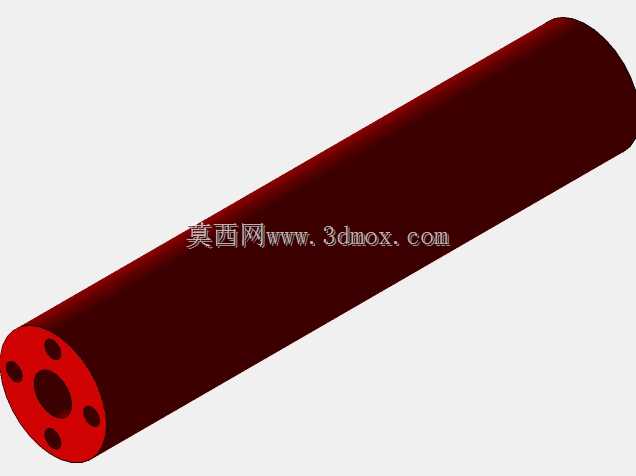

  从安装适配的角度来说,基座底部预留了四个M6的安装沉孔,孔位间距按照标准铝型材的槽距设计,既可以直接固定在铝型材实训台上,也可以搭配亚克力底板做成独立的演示单元,移动展示的时候不需要反复拆装调试。关节处的红色端盖既是装饰件,也是关节转轴的轴向定位压盖,拆开端盖就能直接看到内部的轴承与电机输出轴连接结构,方便学员观察内部传动结构,不需要完全拆解整个臂体就能完成结构认知学习。臂体的所有棱边都做了R2的圆角处理,没有尖锐的毛刺棱角,避免实训操作过程中划伤学员手部,也符合教学设备的安全设计要求。

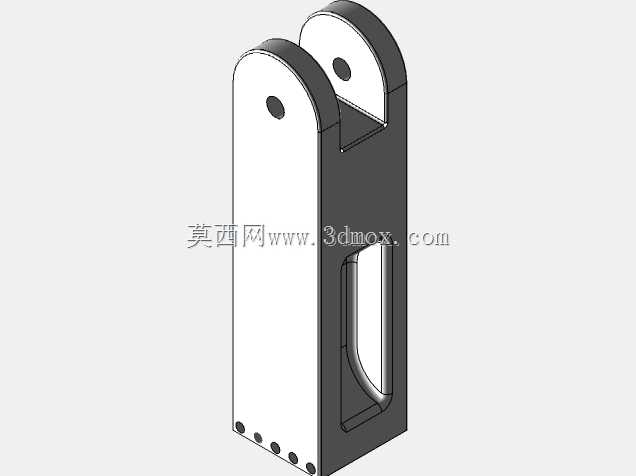

  在结构刚度匹配上,大小臂的截面采用矩形空心结构,在保证整体重量轻便的前提下,足够支撑末端额定负载下的形变控制在0.5mm以内,不会因为臂体刚度不足导致末端定位偏差过大,影响动作演示的准确性。基座上预留的四个指示灯安装位,可以直接嵌入普通的LED指示灯,用来对应三个关节的原点位置、设备运行状态,不需要额外在台面上安装指示灯支架,整体结构的集成度更高,布线的时候可以直接把线缆从基座底部的开槽、臂体内部的穿线孔走内部走线,避免线缆外露在臂体外部,防止关节转动过程中夹扯线缆,也让整体外观更整洁,方便学员观察臂体的运动轨迹,不会被外露的线缆干扰视线。
