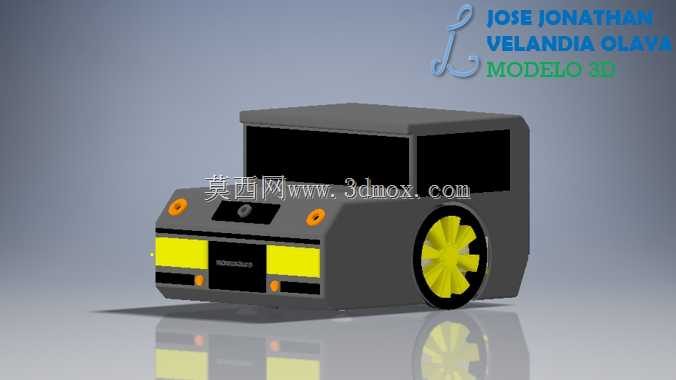

带CNY70传感器的直线循迹移动小车结构

　　这款直线循迹移动小车的结构设计，核心面向教学实验、小型物料定点转运这类对路径跟随精度有基础要求的场景，在高校电子类课程实训、小型自动化生产线的工位间轻载转运场景中，这类结构简单、改装空间充足的移动载体应用十分广泛。从功能实现逻辑来看，整车依靠前部搭载的CNY-70光电传感器采集地面路径标识信号，通过预设的控制逻辑调整两侧驱动轮的转速差，实现沿预设直线轨迹的自动行驶，无需人工遥控干预，适合固定路径的重复性移动作业。

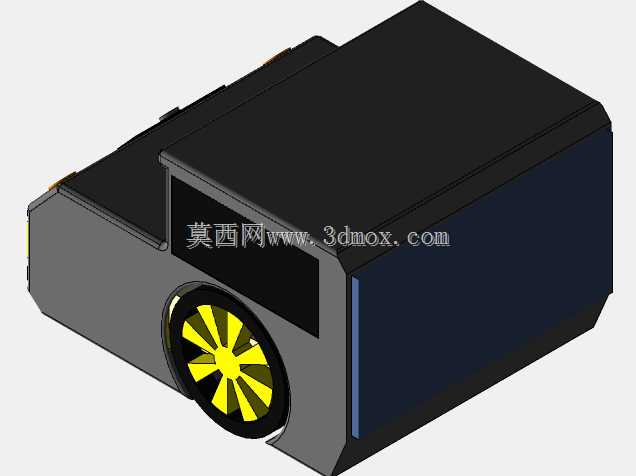

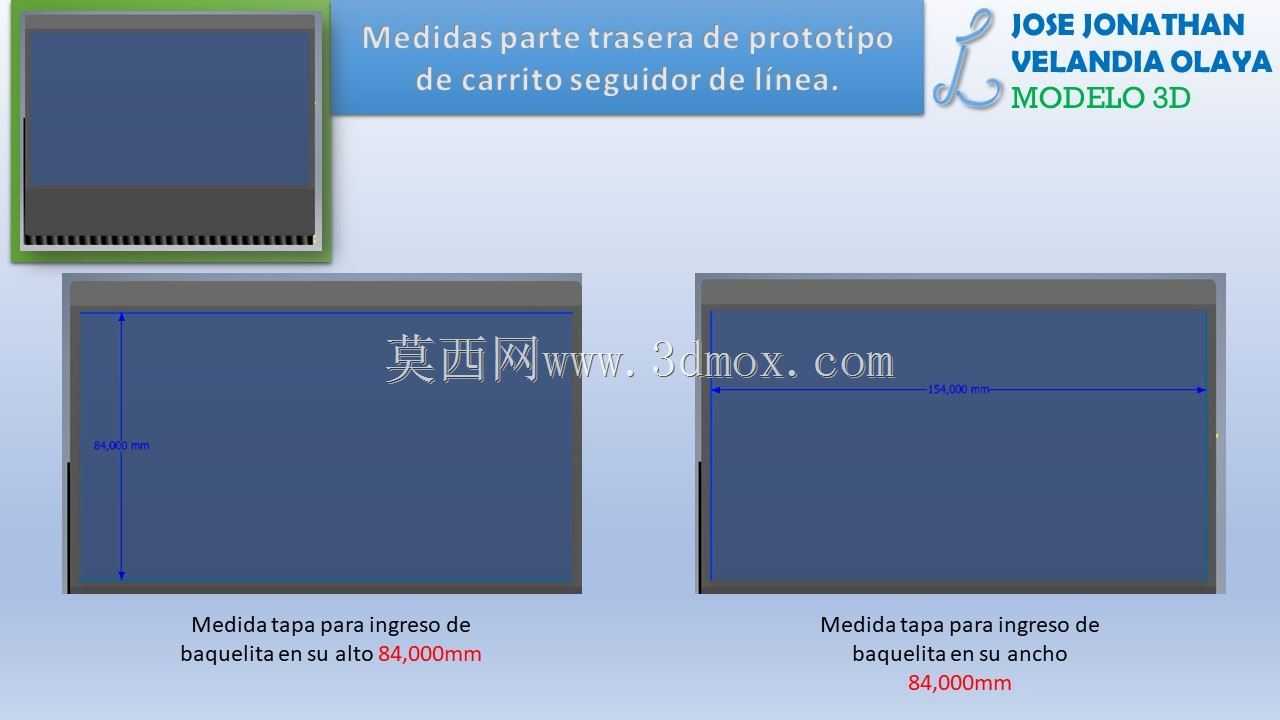

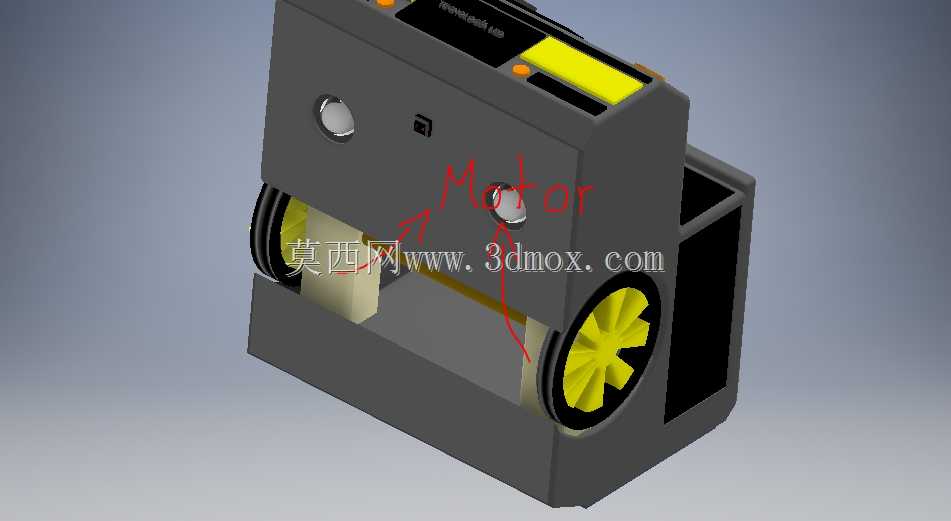

　　设计过程中优先考虑了电控元件的安装兼容性，车体中部预留的规整空腔，既可以容纳Arduino类开源控制板，也能适配面包板搭建的原型电路，空腔的边界尺寸做了通用化处理，常规尺寸的主控板、驱动模块、接线端子排都可以直接通过螺孔或者双面胶完成固定，不需要额外对车体结构做切割修改。行走机构的设计做了功能区分，两个后轮直接与减速电机输出端连接作为驱动轮，选用带减速箱的电机作为动力源，能够在低电压供电下输出足够的扭矩，带动整车及搭载的电控元件平稳移动，同时降低空载时的行驶速度，避免循迹过程中因速度过快出现信号采集滞后、冲出路径的问题；两个前轮采用惰轮结构，不连接动力输出，仅起到支撑车体、配合转向的作用，这种布局既简化了传动结构的设计复杂度，也减少了动力传输过程中的损耗，同时降低了控制逻辑的编写难度，不需要额外考虑前轮的动力分配问题。

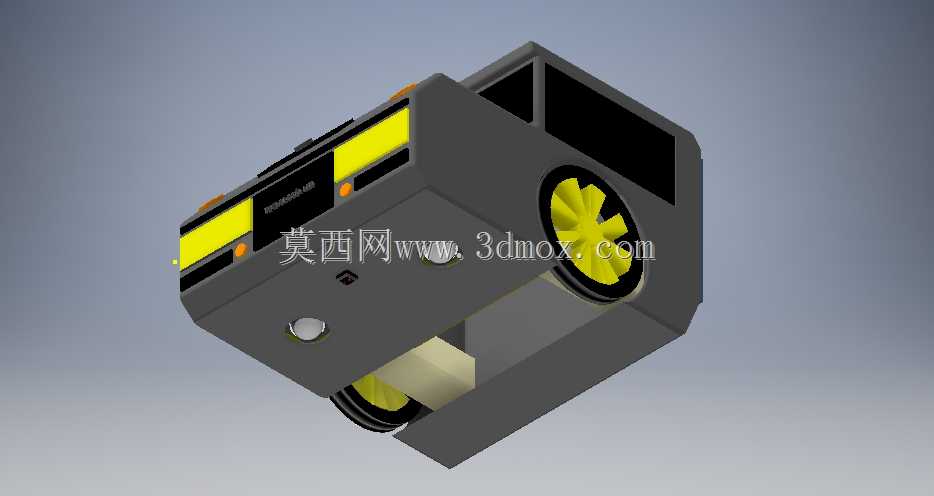

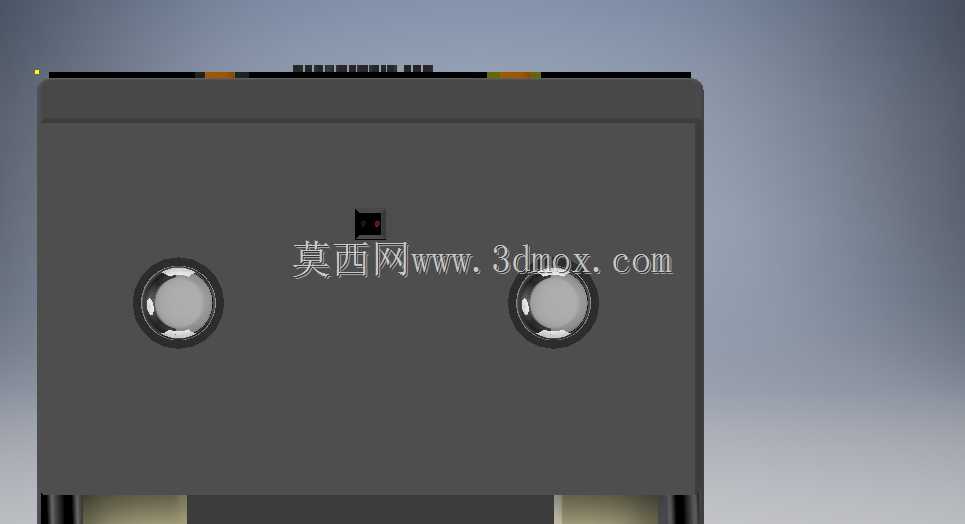

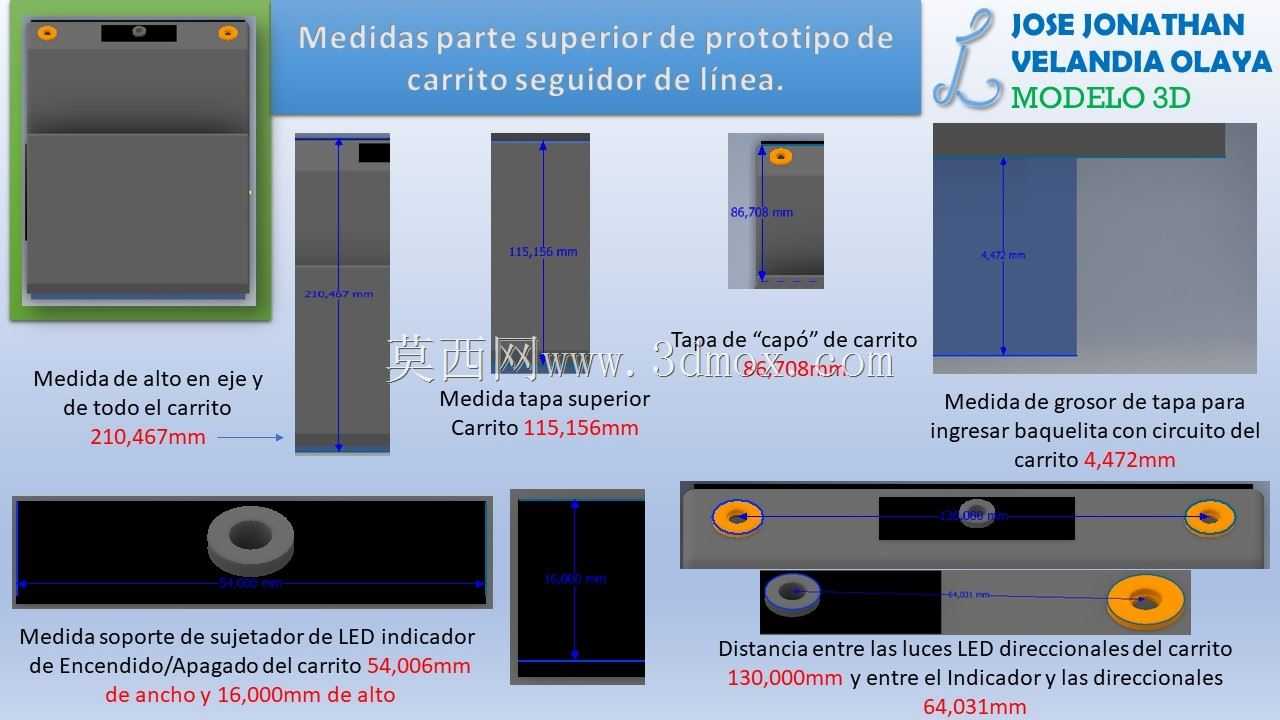

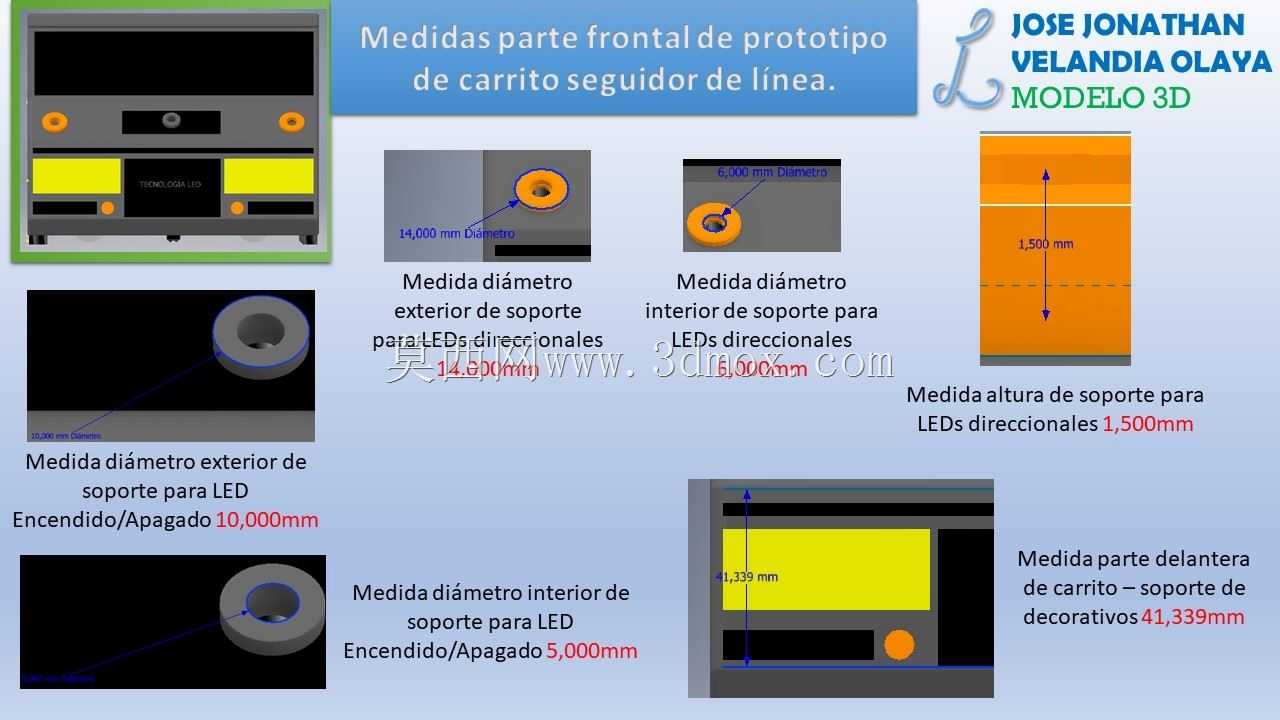

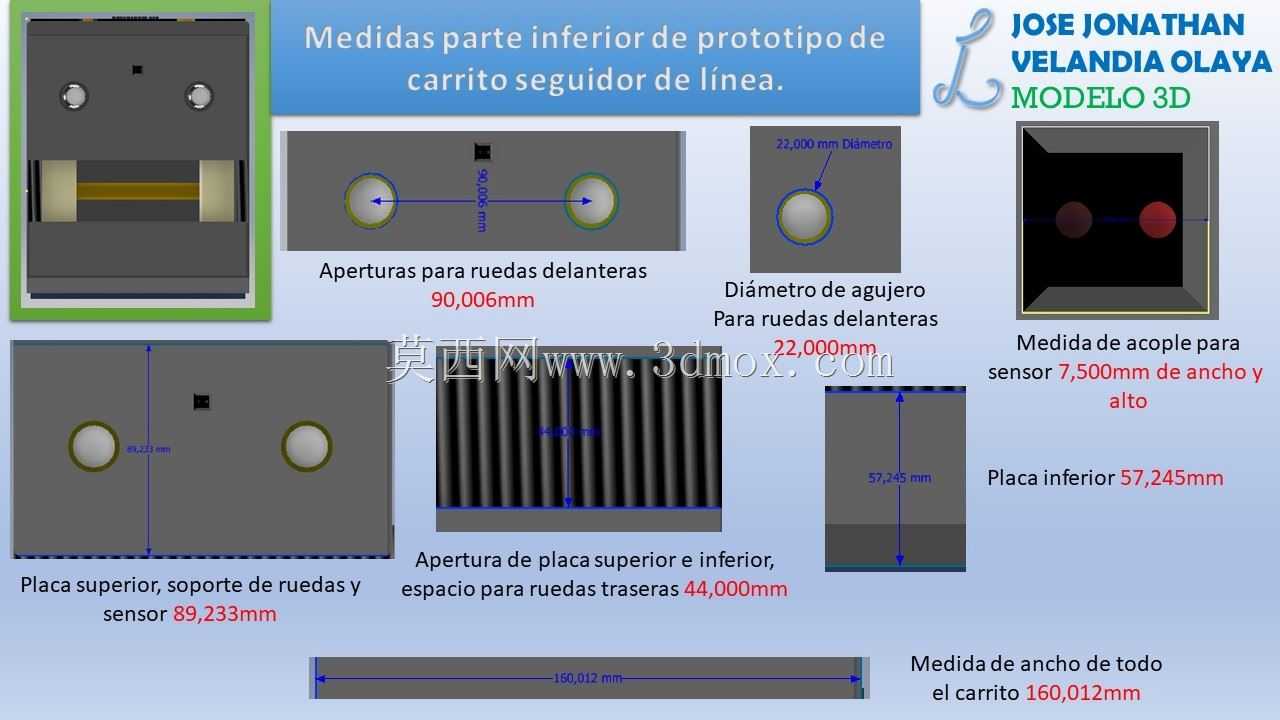

　　车体前部的结构设计完全围绕传感与指示功能展开，三个预留的5mm直径开孔，刚好适配常用的5mm直插式LED灯珠，可以根据需求安装电源指示灯、路径偏差指示灯、运行状态指示灯，灯珠安装后前端面与车体外表面基本齐平，既不会因为突出过多受到碰撞损坏，也能保证光线的散射角度足够被观察到。传感器安装位专门针对CNY-70反射式光电传感器做了适配，安装位的高度经过核算，传感器安装后与地面的距离保持在该型号传感器的最佳检测区间内，既不会因为距离过近导致检测范围过窄，也不会因为距离过远出现信号衰减、检测灵敏度下降的问题，同时安装位的定位尺寸保证传感器的检测面垂直朝向地面，能够准确识别地面的黑白路径标识。

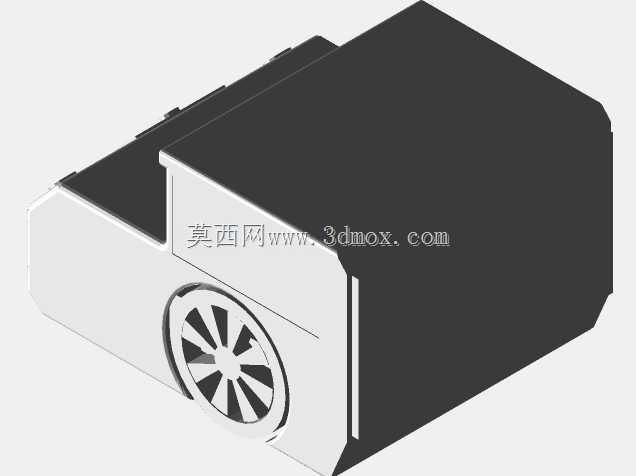

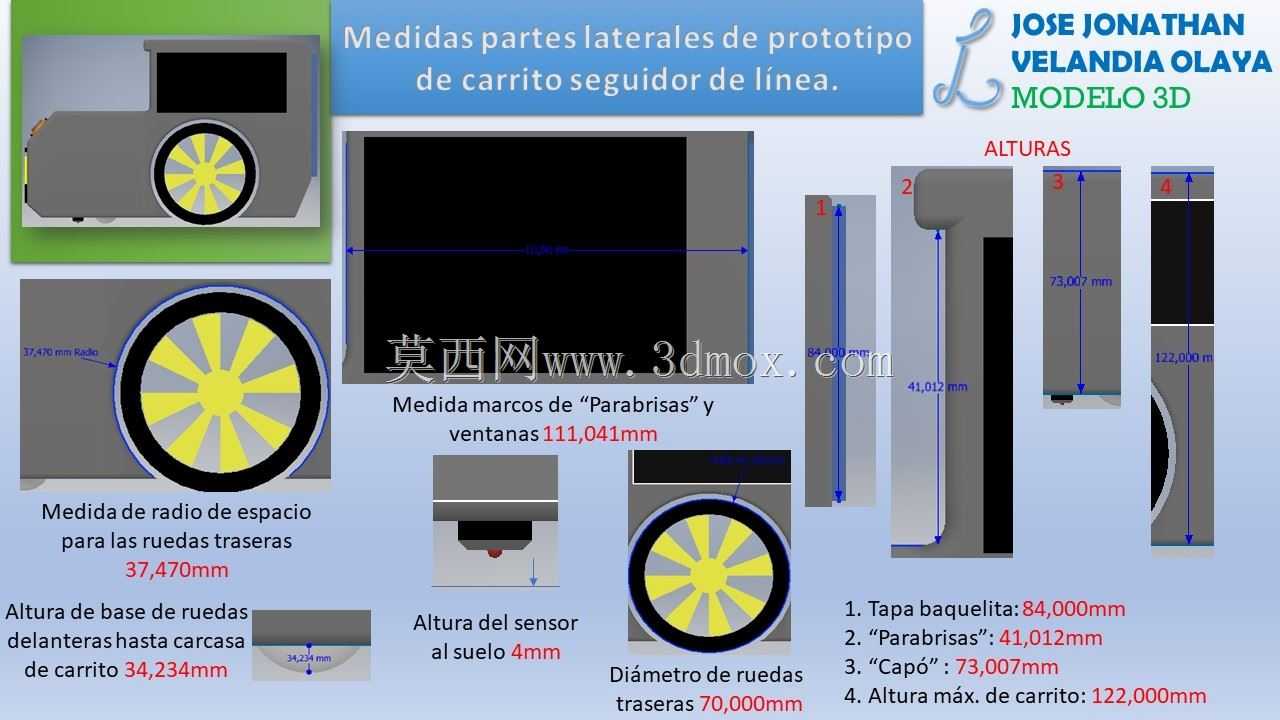

　　从安装边界来看，整车外形尺寸控制得十分紧凑，宽度方向不会超过常规A4纸张的短边长度，长度方向预留了足够的电池安装空间，可以容纳常规的2S锂电池或者多节干电池组成的电池组，车体底部的离地间隙经过合理设计，既能够在平整的实验台、环氧地坪地面顺畅行驶，也能顺利通过地面拼接缝隙、细小凸起等常见障碍，不会出现底盘剐蹭地面导致行驶卡滞的问题。车轮的安装位置做了同轴度校验，驱动轮与电机输出轴的配合公差选用过渡配合，既保证传动过程中不会出现打滑空转，也方便后期拆卸更换车轮或者维修电机；前轮的转轴采用光滑圆柱面设计，转动阻力小，转向时不会出现卡滞，能够灵活跟随车体的转向动作调整角度。车体外壳的边角全部做了圆角处理，避免组装或者调试过程中尖锐边角划伤操作人员，同时也能降低碰撞时的冲击力，保护内部的电控元件不受损坏。
