气动设备用径向离心式叶轮结构设计

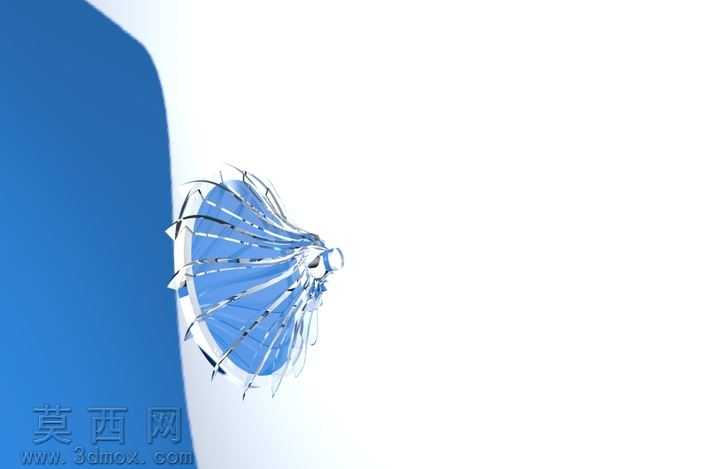

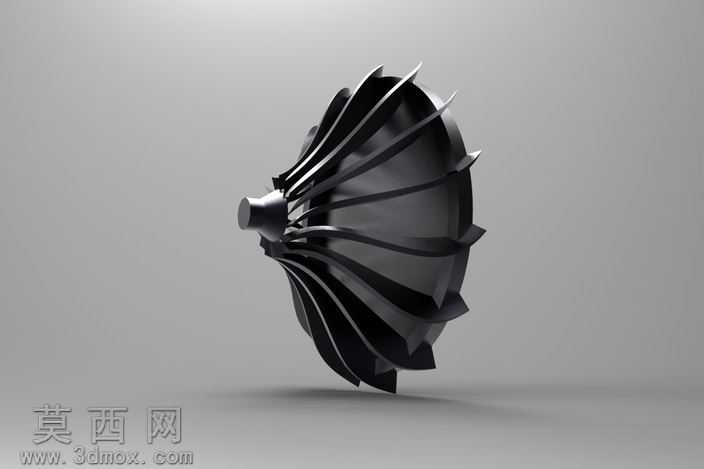

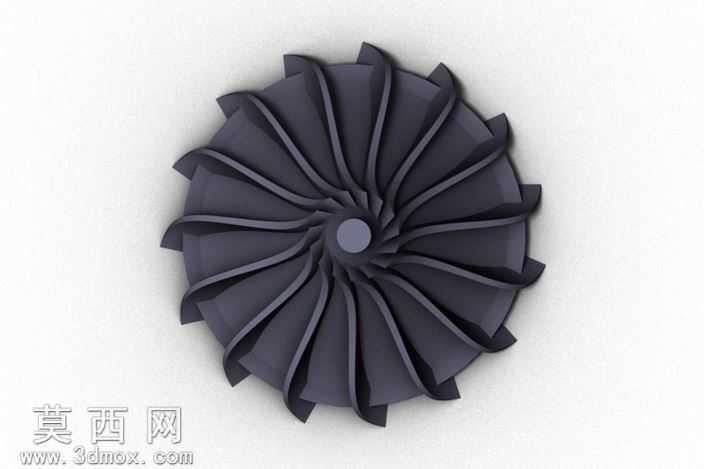

该叶轮采用三维参数化建模方式完成整体结构设计，建模过程中首先确定叶轮的核心气动参数，以径向离心式流道为核心结构逻辑，先绘制中心轮毂的基准回转体，确定轮毂的直径、轴向厚度与中心安装孔的配合尺寸，保证后续与传动轴装配的同轴度公差要求。叶片部分采用扭曲型空间曲面设计，每一片叶片的型线都经过流体力学逻辑优化，从轮毂根部到轮缘外侧的叶片安装角呈渐变过渡，能够在叶轮高速旋转时有效引导流体沿径向向外加速流动，减少流道内的涡流与流动损失。建模时通过阵列特征完成全部叶片的均匀排布，严格保证相邻叶片之间的流道截面面积均匀变化，所有叶片与轮毂的连接位置都做了平滑圆角过渡处理，避免应力集中问题，提升叶轮整体的结构强度，满足高速旋转工况下的抗疲劳性能要求。材质设定上选用高强度工程塑料或铸铝合金作为模拟材质，渲染时赋予模型哑光深灰的金属质感材质，调整材质的粗糙度与反光参数，还原工业级叶轮零件的真实表面质感，通过正交视角的渲染设置清晰展示叶片的排布规律、曲面形态与整体结构特征。设计过程中重点考量了叶轮的气动性能与结构可靠性的平衡，叶片前缘做了薄化处理以降低流体入口冲击，叶片尾缘的厚度控制兼顾气动效率与结构强度，整体结构可适配离心泵、压缩机、气动泵等多种流体输送类设备的核心转动部件需求，建模过程中所有特征均保留参数化编辑属性，可根据不同的流量、压头工况参数调整叶片数量、叶片型线、轮毂直径等核心尺寸，快速生成适配不同工况的叶轮结构方案，模型的曲面连续性达到G2级别，能够直接导入后续的流体仿真、结构强度仿真模块进行工程验证，也可用于3D打印样件制作、产品结构展示等场景。
