汽车用阀箱压力泵结构三维设计

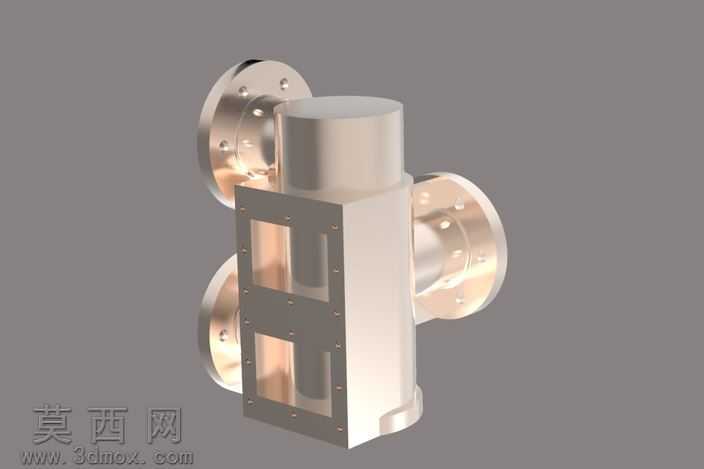

本作品为汽车配套使用的阀箱压力泵三维建模成果，建模过程依托专业三维设计软件完成，整体采用自顶向下的设计思路，先完成整体功能布局的框架搭建，再逐步拆分细化各个组成部件，确保各部分结构匹配度符合实际装配要求。模型整体呈现十字型主体布局，主体竖向为圆柱形承压腔体结构，腔体侧面开设三处带法兰连接结构的外接端口，法兰端面预留均匀分布的螺栓安装孔，可实现与外部管路的稳定密封连接，满足流体介质的进出通路需求。主体正面设置分体式装配盖板结构，盖板通过多组螺栓与主腔体实现紧固连接，盖板上开设两处矩形观察窗口结构，既可以在不拆解整体结构的情况下观察腔体内部组件运行状态，也能够为内部组件的检修维护提供操作空间。建模过程中对所有结构的倒角、圆角过渡都做了精细化处理，避免应力集中的结构缺陷，同时还原了实际加工生产中的工艺细节，比如法兰端面的密封槽结构、螺栓孔的沉头设计、腔体壁厚的均匀过渡都完全参照实际工业产品的设计规范。材质渲染阶段，主体承压腔体与法兰端口采用金属铸钢材质，调整材质的金属度、粗糙度参数还原铸钢件经过精加工后的金属光泽，盖板部分采用同系金属材质但适当调整表面粗糙度，区分装配部件的视觉层次，连接螺栓采用标准件材质参数，整体渲染效果真实还原金属零部件的质感，清晰呈现各个结构的边界与装配关系。结构设计上充分考虑压力泵的工作承压需求，腔体壁厚经过合理取值，三处外接端口的位置布局兼顾流体走向的顺畅性与外部管路安装的操作空间，正面盖板的螺栓排布经过受力优化，确保承压状态下盖板受力均匀，不会出现密封失效的问题，整体模型结构完整，无干涉、无破面，可直接用于后续的工程分析、装配模拟以及生产加工参考。
