DN100飞力潜水污水泵三维设计模型

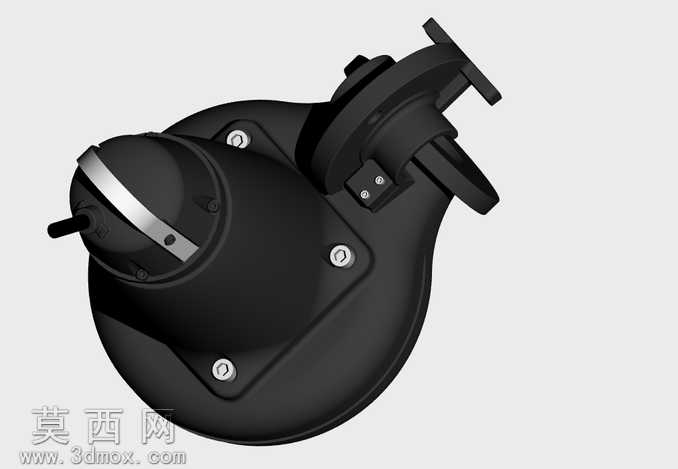

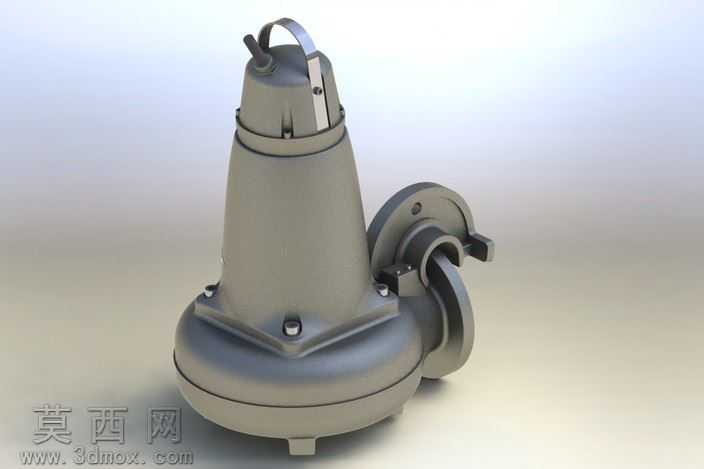

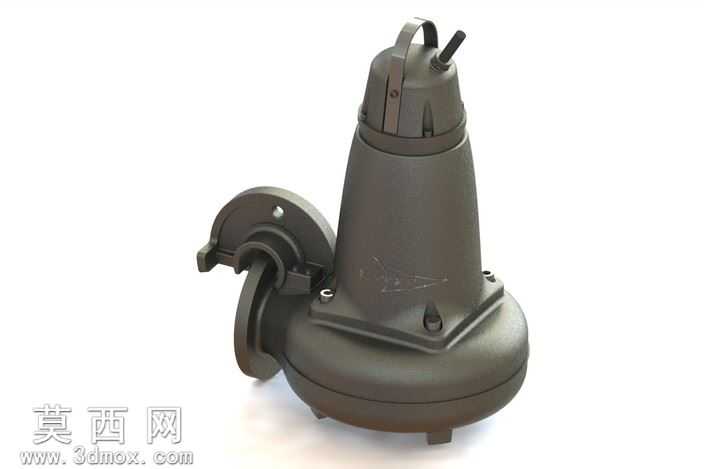

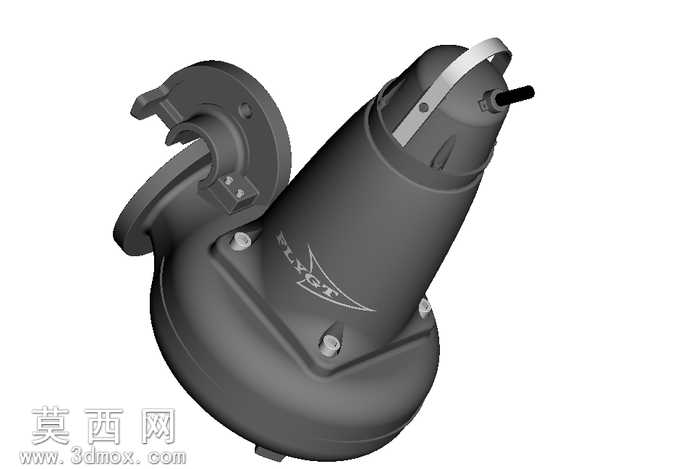

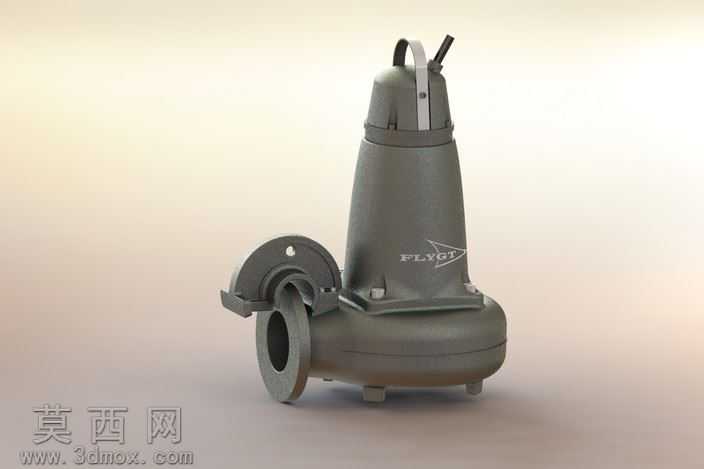

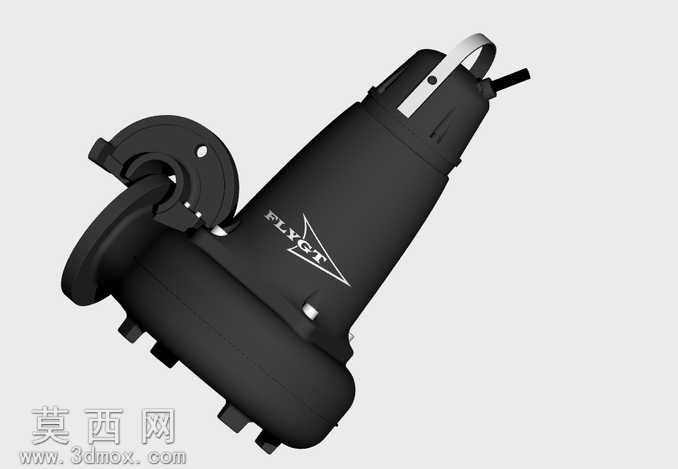

本模型为DN100规格飞力系列潜水污水泵的三维数字化设计成果，建模阶段以实际潜水排污泵的工程尺寸为基准，在三维建模软件中先完成整体结构的基准搭建，首先构建泵体下部的蜗壳流道结构，精准还原进水口法兰的连接尺寸、蜗壳的渐扩式流道曲面，保证流道内壁曲面顺滑无折角，符合流体输送的水力设计要求。随后依次构建上部的潜水电机密封腔体，还原电机壳体的圆柱曲面、顶部的电缆密封接头结构、提手的安装位与弯折造型，同时对泵体底部的支撑脚、侧部的出水接口法兰进行精细化建模，每一处安装孔位、螺栓沉孔的位置与尺寸都严格参照实物比例还原，保证各部件的装配间隙符合实际生产装配要求。材质与渲染阶段，针对泵体整体采用的铸铁材质进行参数调试，还原铸铁表面哑光深灰的金属质感，调整材质的粗糙度、反射率参数，模拟铸件表面细微的颗粒质感，对泵体上的品牌标识区域做单独的材质区分，保证标识清晰且与壳体质感协调；场景布光采用柔和的三点布光方案，主光源从侧上方打亮泵体主体轮廓，辅助光源补充暗部细节避免出现死黑区域，背景采用浅米色渐变背景突出泵体本身，最终渲染效果真实还原潜水污水泵的实物外观。结构设计上，该模型完整呈现了潜水污水泵的机电一体化结构，下部为水力输送部件包含叶轮腔、蜗壳、进出水口，上部为密封潜水电机腔体，中间设置机械密封安装位的结构示意，提手结构兼顾吊装搬运的实用性，整体结构紧凑符合潜水排污泵潜入液下工作的设计需求，建模过程中对各部件的装配关系做了对应约束，可直接用于装配干涉检查、产品结构展示、工程方案演示等场景，模型曲面质量高，无破面、重叠面等建模问题，可导出多种通用格式用于不同的工程设计环节。
