家用卧式真空吸尘器外观结构设计方案

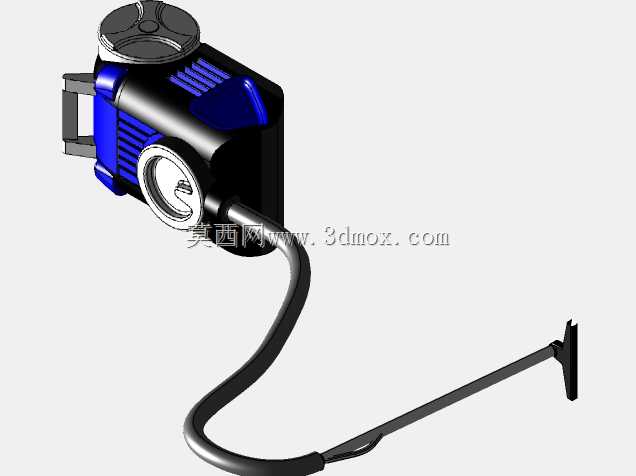

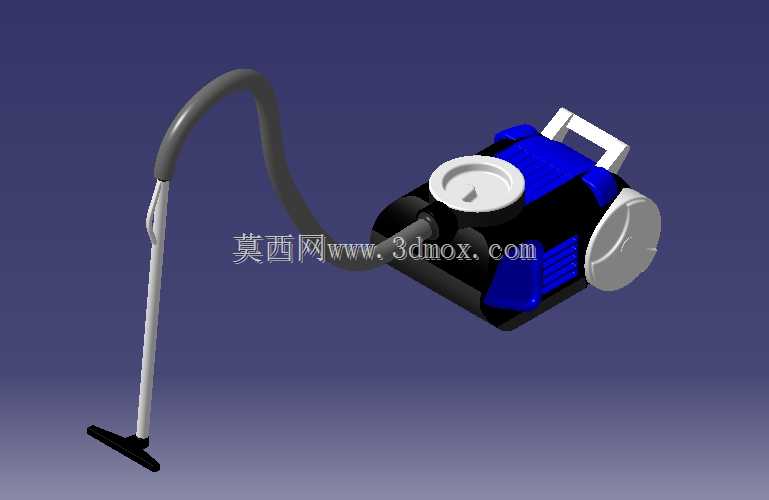

这款卧式真空吸尘器的三维结构设计，首先围绕家庭日常清洁的高频使用场景展开，覆盖硬质地板、短绒地毯、布艺沙发缝隙、家具底部低矮空间等多类清洁工况，核心用途是通过负压抽吸原理，完成浮尘、碎屑、毛发等固态污物的收集清理，替代传统清扫工具提升清洁效率。从功能特性来看，主机采用卧式布局将动力单元、尘仓、过滤组件集成在同一箱体结构内，顶部设置的提手结构满足单手提携转移的使用需求，主机侧部的卷管结构预留了软管连接的安装接口，可适配不同长度的延长硬杆与清洁刷头，软管采用柔性波纹结构设计，可在任意角度弯折同时保持气流通路顺畅，避免清洁过程中管路弯折造成的吸力损耗。设计过程中优先考虑人机交互的合理性，握持的延长杆采用轻量化金属材质搭配防滑握持段，刷头与地面接触的部分设置了可浮动的刮条与滚刷安装位，可根据地面材质调整接触角度，保证不同工况下的吸尘密封性。主机外壳采用分块式结构设计，蓝黑配色的壳体通过卡扣与螺丝组合固定，既满足内部组件的安装维护需求，也兼顾了家用产品的外观协调性，尘仓盖设置在主机顶部，可快速开启完成尘盒的倾倒与过滤组件的清洁，无需额外工具即可完成日常维护操作。从安装边界与尺寸控制来看，主机整体宽度控制在300mm以内，高度不超过250mm，可顺利进入多数家用沙发、床架的底部空间完成清洁，软管拉伸后的有效作业半径可达8米以上，覆盖普通家庭单房间的清洁范围无需频繁更换电源插座。结构设计时对主机内部的风道走向做了优化，动力单元设置在主机后部，进风通路从软管接口接入后先经过尘仓完成大颗粒污物的沉降，再经过过滤组件进入动力单元，最后从主机侧部的排风栅排出，避免未过滤的气流直接接触动力单元造成部件磨损，同时排风路径做了降噪处理，降低设备运行时的噪音传递。底部设置的万向滚轮结构可让主机在地面跟随清洁动作灵活转向，避免清洁过程中主机卡滞或刮擦地面，滚轮的安装高度预留了5mm的离地间隙，可顺利通过地面的线缆、门槛条等小型凸起障碍。
