单缸风冷内燃机气缸组合结构设计

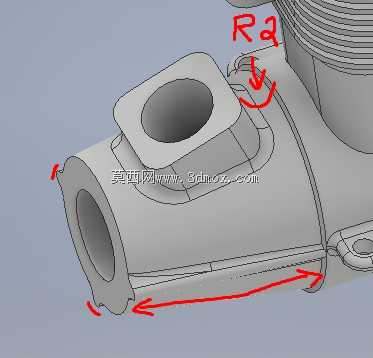

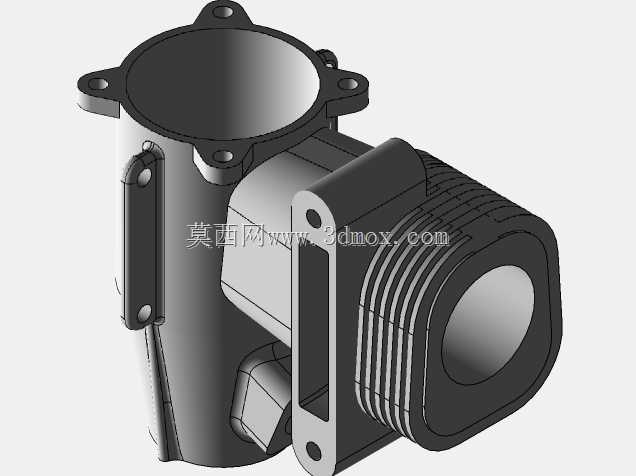

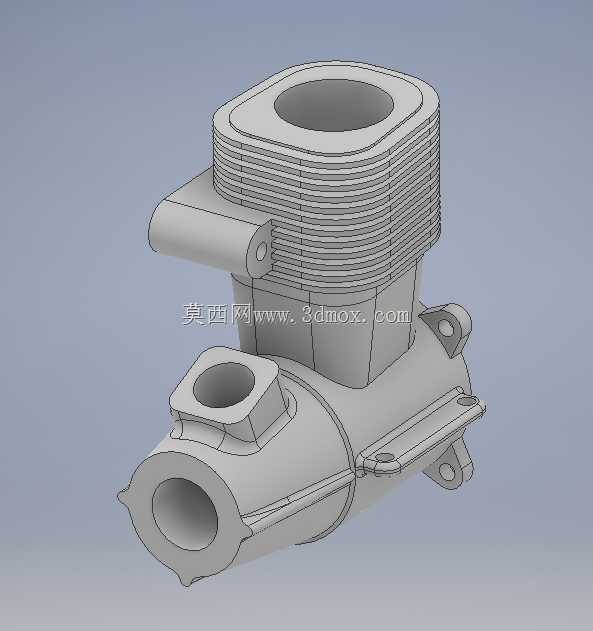

该结构为小型单缸风冷内燃机的核心缸体组合部件，主要适配通用小型汽油机、小型航模动力以及便携作业设备的动力单元，常见于园林修剪机械、小型便携发电机组、迷你摩托以及航模动力改装场景中，承担着混合气压缩、燃烧做功、热量导出、动力输出衔接的核心功能。从结构布局来看，上部为带密集散热鳍片的缸筒区域，鳍片采用等间距环形排布设计，在有限的缸体高度内最大化拓展散热接触面积，适配风冷工况下的自然对流或强制风冷散热需求，无需额外搭建水冷循环管路，大幅降低动力单元的整体重量与结构复杂度，契合小型动力设备轻量化、免维护的使用需求。缸体下部集成了进气道、排气道与曲轴箱衔接接口，三个接口分别对应混合气输入、燃烧废气排出、与曲轴连杆机构的装配对接，接口处均设计有带安装孔的法兰凸缘，凸缘平面预留密封件安装位，可通过螺栓实现与进气管、排气管、曲轴箱的刚性密封连接，避免工作过程中出现漏气、泄压问题。侧置的凸耳结构为整机安装固定点位，凸耳上的通孔尺寸与通用小型动力的安装机架孔位匹配，可直接通过螺栓将动力单元固定在设备机架上，安装边界预留足够的扳手操作空间，无需额外设计异形工装即可完成装配。设计过程中，散热鳍片的拔模角度经过反复校核，既满足成型工艺的脱模要求，又不会因角度过大缩减有效散热面积；气道走向采用平滑圆弧过渡，减少进排气过程中的气流阻力，提升充气效率与排气顺畅度；缸筒内壁的加工精度预留珩磨余量，可满足活塞环往复运动的密封与耐磨要求。各部位的圆角过渡处理充分考虑应力集中问题，尤其是气道与缸筒衔接处、安装凸耳与缸体连接位置，均采用2毫米半径圆角过渡，避免设备长期高负荷运行时出现应力开裂问题。整体结构的尺寸链完全围绕小型动力的排量设计展开，缸筒内径、行程长度与目标排量参数匹配，外部轮廓尺寸适配小型设备的紧凑安装空间，不会出现与周边机架、油箱、点火部件的干涉问题，可直接用于小型内燃机的结构验证、装配模拟以及教学演示场景。
