工程制图用伸缩式卷取测量尺

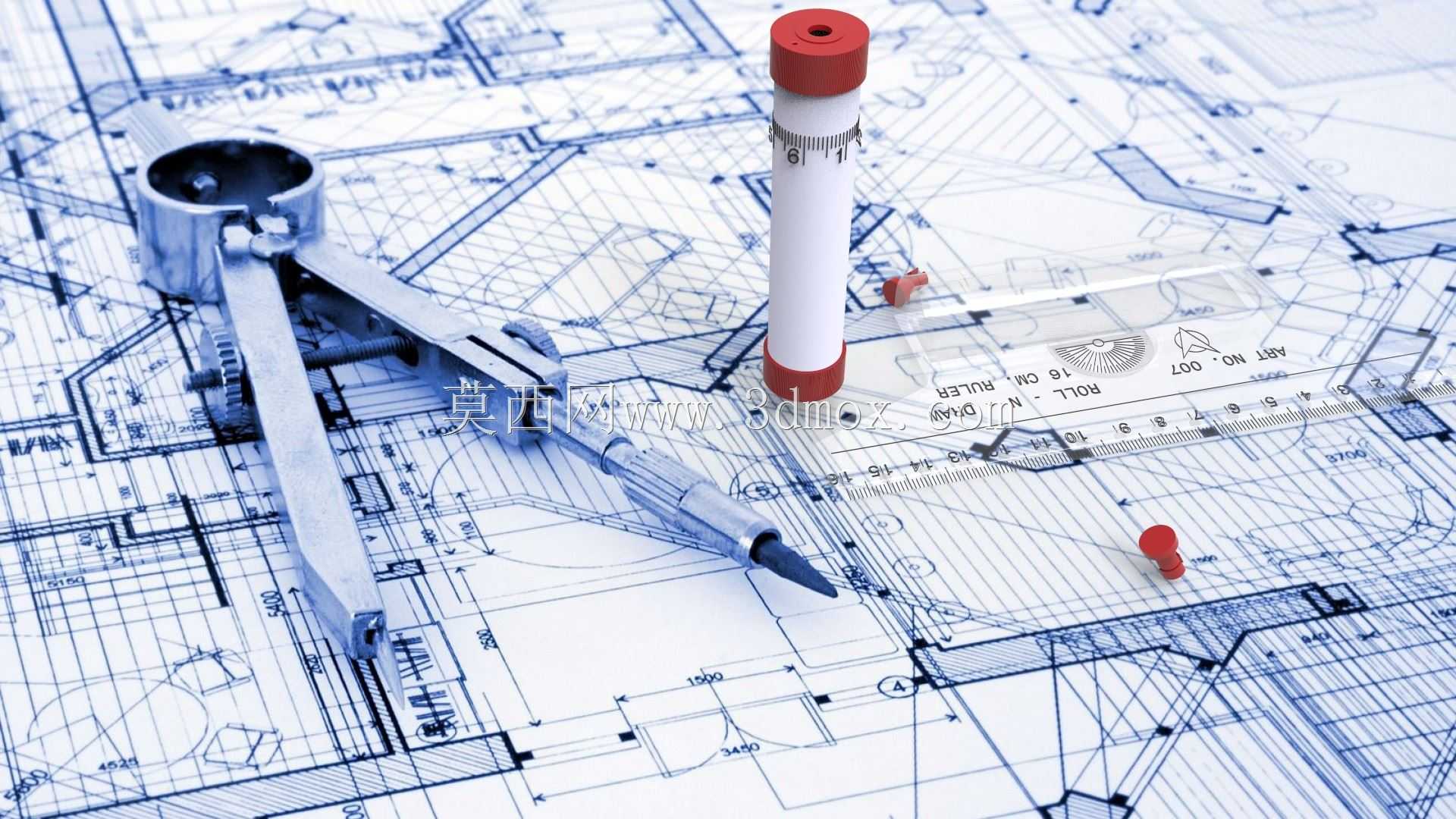

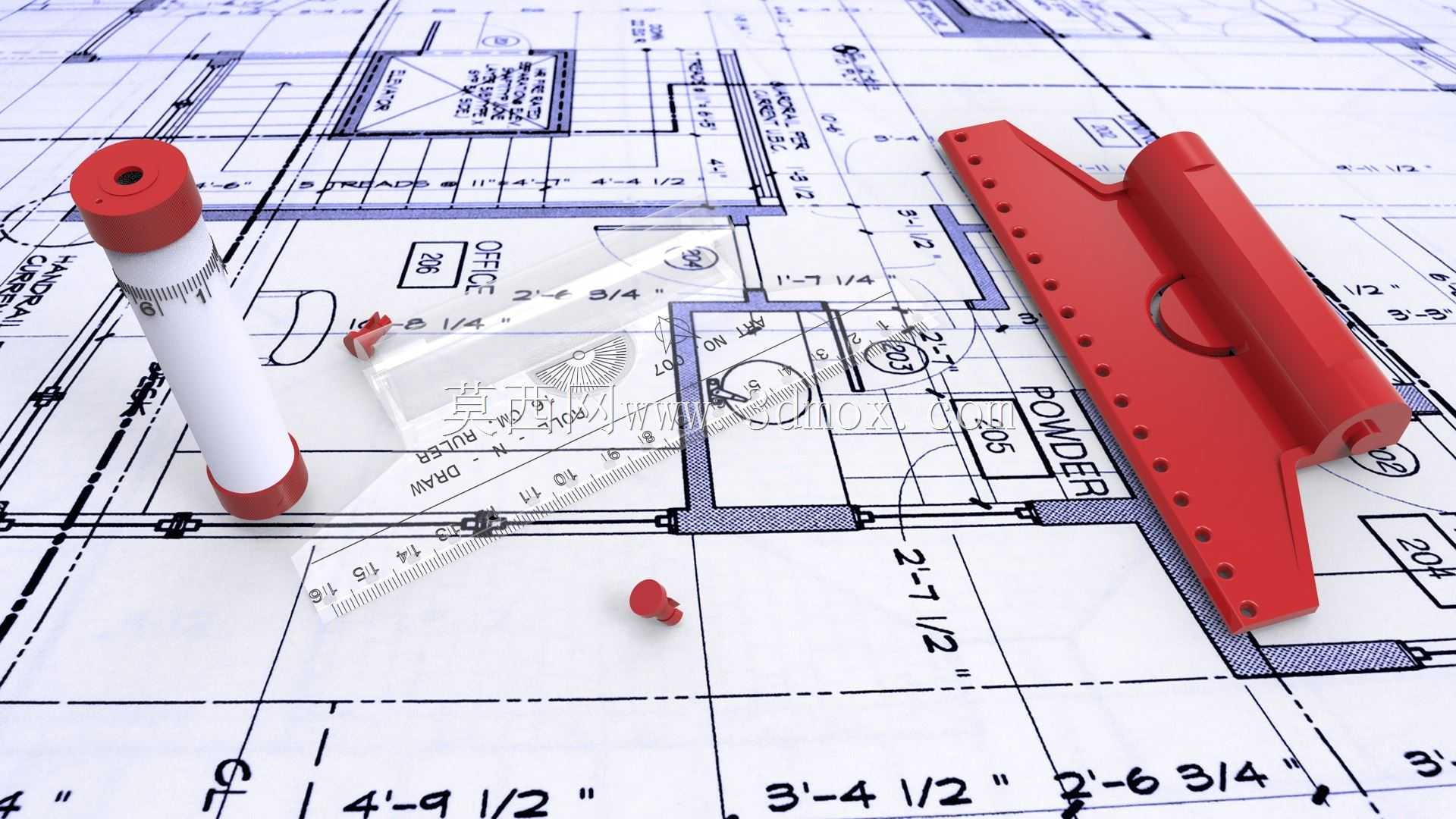

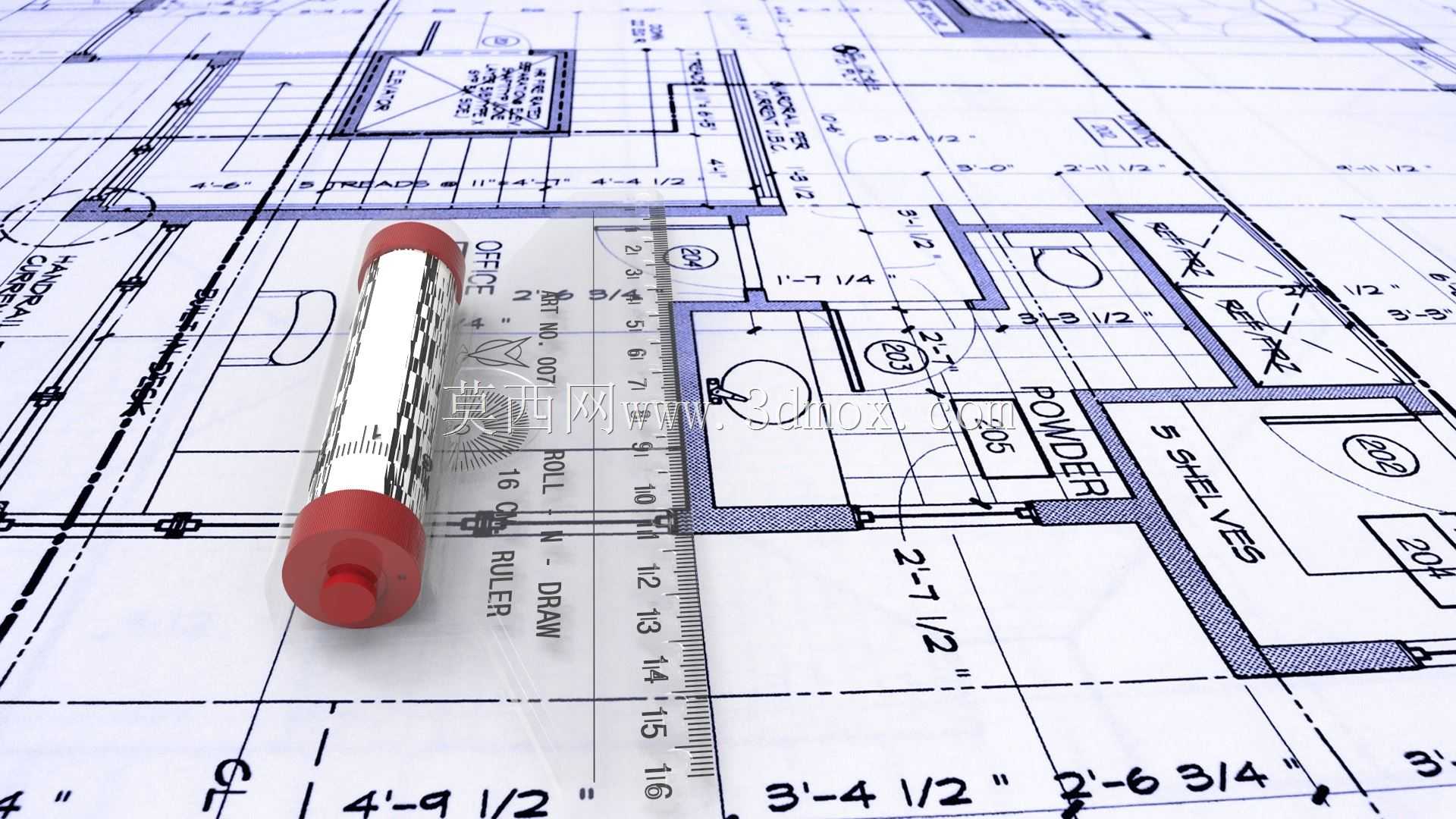

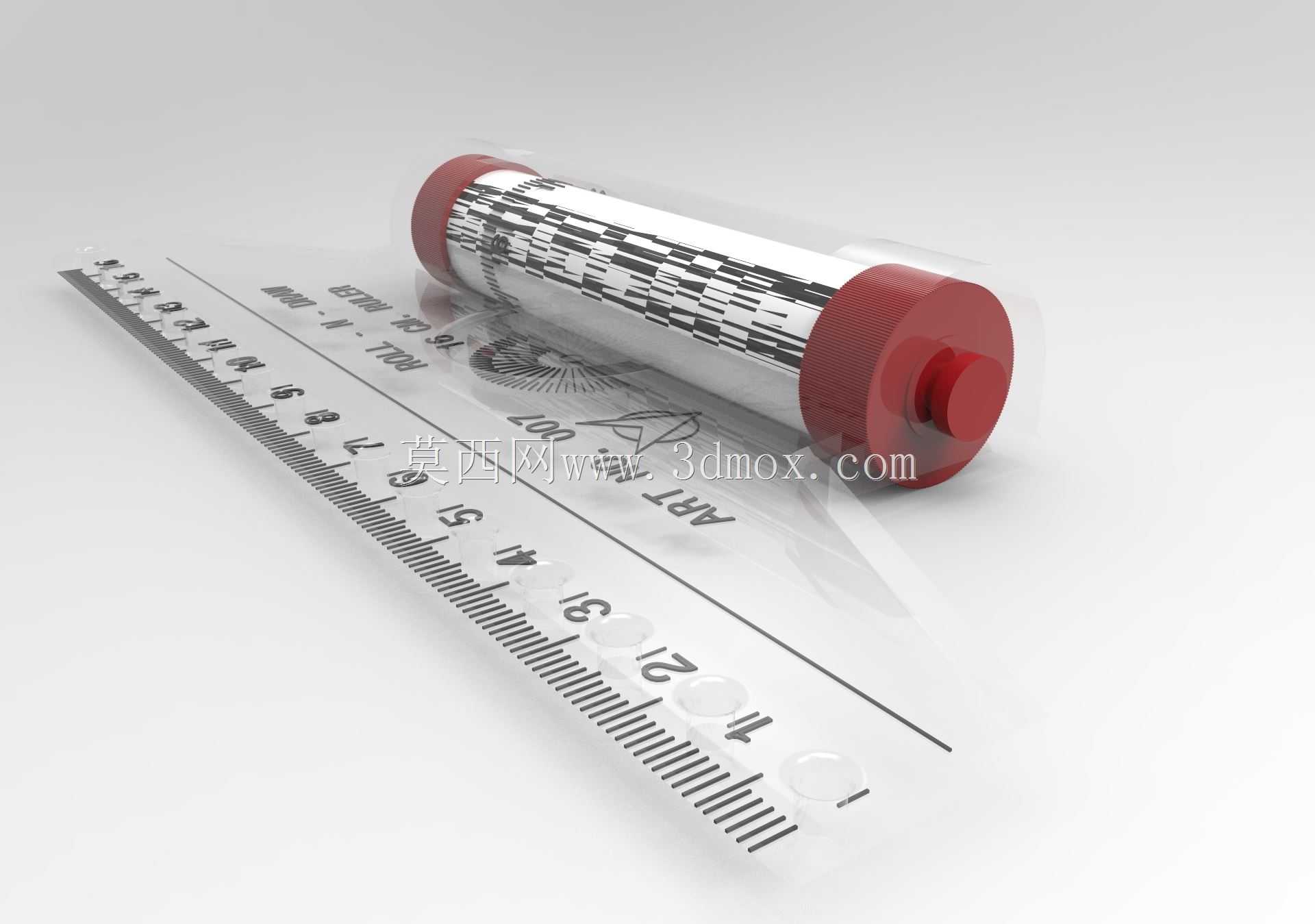

在机械制图、建筑施工图绘制、现场测绘复核等日常工程作业场景中，这类卷取式测量尺是设计人员随身配备的高频使用工具，区别于传统刚性直尺的固定长度限制，卷取结构能兼顾便携性与长距离测量需求，不管是A0幅面大图的跨区域尺寸核对，还是现场狭小空间内的构件尺寸快速量取，都能适配不同作业场景的使用要求。从功能设计层面来看，这款卷取尺的尺带采用高韧性金属基材制作，表面做了耐磨防刮涂层处理，刻度线采用蚀刻填漆工艺，避免长期摩擦导致刻度模糊脱落，尺身两端的红色端盖采用防滑耐摔的工程塑料材质，既可以在尺带收卷时起到限位缓冲作用，也能在手持测量时增加摩擦力，防止打滑影响测量精度。尺带拉出时自带阻尼定位结构，可在任意拉出长度保持固定，不需要额外卡扣锁定，单手即可完成尺带拉出、定位、收卷的全流程操作，适配绘图时一手按住图纸一手操作测量工具的作业习惯。设计过程中充分考虑了工程场景的实际使用边界，尺身整体直径控制在20mm以内，长度在收卷状态下仅160mm，可以轻松放入工作服口袋或者绘图工具包的侧袋中，不会占用过多收纳空间；尺带的有效测量长度覆盖150mm到1500mm的常用测量区间，刻度同时标注公制毫米刻度与英制英寸刻度，可适配不同标准的图纸标注体系，不需要额外进行单位换算。在实际使用过程中，尺带拉出后平直度表现优异，不会出现普通软尺的下垂弯折问题，在图纸上测量直线距离、核对标注尺寸时，能紧密贴合纸面，减少测量视差带来的误差；收卷结构内置恒力弹簧，收卷过程力度均匀，不会出现尺带快速回弹打伤手部或者刮花图纸的问题，端盖位置预留的挂孔结构，也可以配合挂绳将尺子挂在绘图桌侧边或者工具架上，避免随手放置导致的工具遗失。针对现场测绘的复杂工况，尺带表面做了轻度防泼水处理，少量的绘图墨水、现场水渍溅到尺面后可以直接擦拭干净，不会渗入刻度层造成标识模糊，端盖的圆角处理也避免了尖锐边角刮损绘图纸张或者划伤操作人员手部，在长时间的绘图作业中，握持手感贴合手掌曲线，不会产生硌手的不适感。
