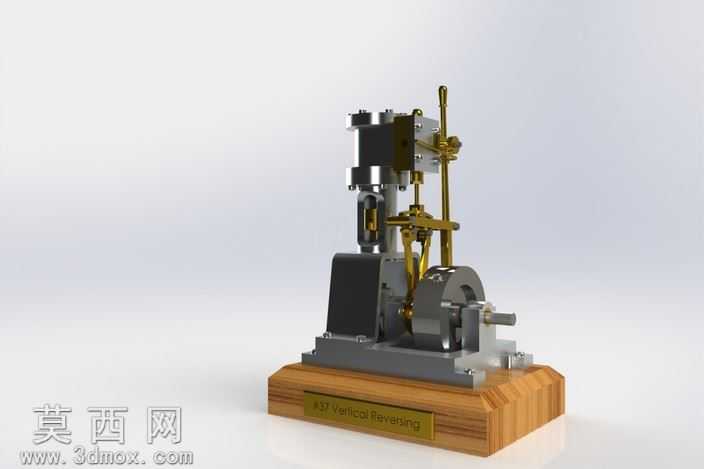

埃尔默设计立式反转蒸汽引擎结构模型

本模型为立式反转蒸汽引擎三维建模作品，建模阶段严格遵循真实小型立式蒸汽引擎的机械传动逻辑进行结构还原，首先完成核心部件的参数化建模：包含立式排布的气缸总成、配气阀组、曲柄连杆传动机构、飞轮储能部件以及换向操纵杆组件，所有零件的尺寸比例参照经典小型演示用蒸汽引擎的实物比例设定，保证各运动部件之间不存在干涉问题。材质渲染阶段针对不同部件的材质特性进行了精细化调整：气缸主体采用哑光铸铁材质，还原金属铸件的厚重磨砂质感；配气连杆、操纵杆等外露传动件采用抛光黄铜材质，呈现暖金色金属光泽与细腻反光效果；底座部分采用实木材质，模拟深色硬木的自然木纹与哑光漆面质感，金属铭牌部分添加了轻微的做旧磨损效果，提升模型的真实感与复古氛围。结构设计上完整还原了立式蒸汽引擎的工作逻辑：气缸垂直布置于机架上部，通过曲柄连杆将活塞的垂直往复运动转化为曲轴的旋转运动，飞轮安装于曲轴输出端用于稳定转速，换向操纵杆通过联动配气阀的开合方向实现引擎正反转的切换，所有传动部件的连接位置都预留了合理的装配间隙，可直观展示蒸汽动力的机械传动原理。整体建模过程注重细节还原，从紧固件的微小倒角到管路的弯折弧度都进行了精细化处理，渲染阶段采用柔和的影棚布光，突出金属部件的光影层次与不同材质的质感差异，最终呈现出兼具结构准确性与视觉表现力的复古蒸汽动力装置模型，可用于机械原理演示、复古机械设计参考等场景。
