埃尔默Verburgs蒸汽抽油机引擎三维结构模型

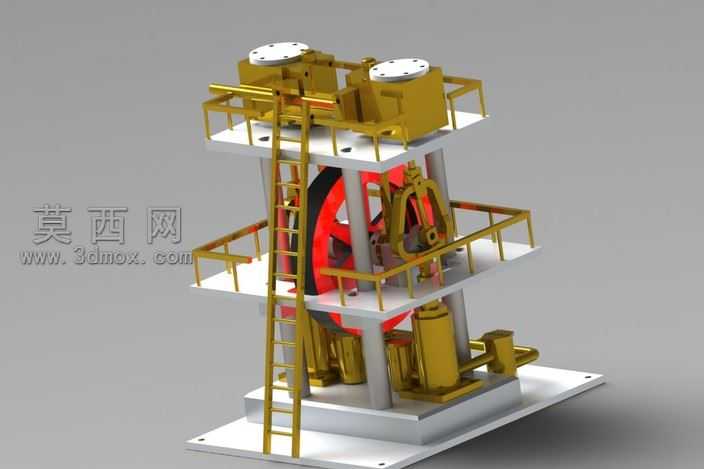

本模型为埃尔默Verburgs抽油机引擎的三维复刻作品，基于公开的老式蒸汽抽油引擎技术资料完成全参数化建模，整体采用分层式机架结构设计，完整还原了蒸汽动力抽油引擎的全部核心组成部件。建模过程中严格遵循机械设计比例规范，对每一处结构细节都做了精准还原：底层为方形安装基座，采用厚重的板式结构保证整机运行稳定性，基座上垂直布置四根支撑立柱，承担整台设备的承重功能；中层为核心动力传动层，布置了大直径带红色轮缘的飞轮传动组件，飞轮旁设置联动的曲柄连杆机构，将蒸汽缸的直线往复运动转化为旋转动力，周边配套布置蒸汽管路、控制阀组与立式蒸汽缸组件，缸体外部做了散热筋结构还原，管路接口处做了法兰连接细节刻画；上层为蒸汽分配与操作平台层，布置两组对称的蒸汽分配阀室，平台边缘设置安全防护栏杆，侧面设置直梯连通上下两层操作空间，阀室顶部做了带螺栓孔的端盖结构，还原了设备的检修维护结构。材质渲染阶段针对不同部件做了差异化材质表现：机架、平台、基座采用磨砂金属材质，还原铸铁机架的厚重质感；护栏、直梯、阀体外层采用亮面金色金属材质，还原老式设备的铜质构件外观；飞轮轮缘采用高饱和度红色漆面材质，与金属构件形成鲜明视觉对比；蒸汽管路采用哑光黄铜材质，还原长期使用的金属质感。设计过程中重点还原了蒸汽引擎的动力传递逻辑，每一处铰接点、运动副都做了结构预留，可直接导入运动仿真模块模拟引擎的完整运行过程，所有零部件均做了独立建模与装配约束，不存在重叠、破面等建模问题，既可以作为蒸汽动力机械的结构学习样本，也可用于工业场景展示、复古机械主题的可视化素材使用，完整呈现了早期蒸汽动力抽油设备的结构设计特点与机械美感。
