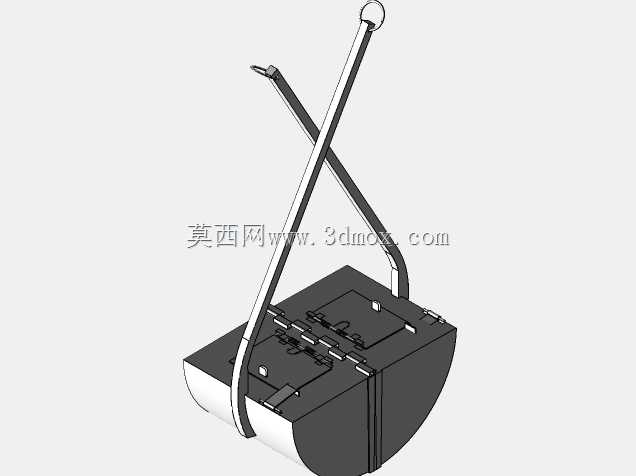

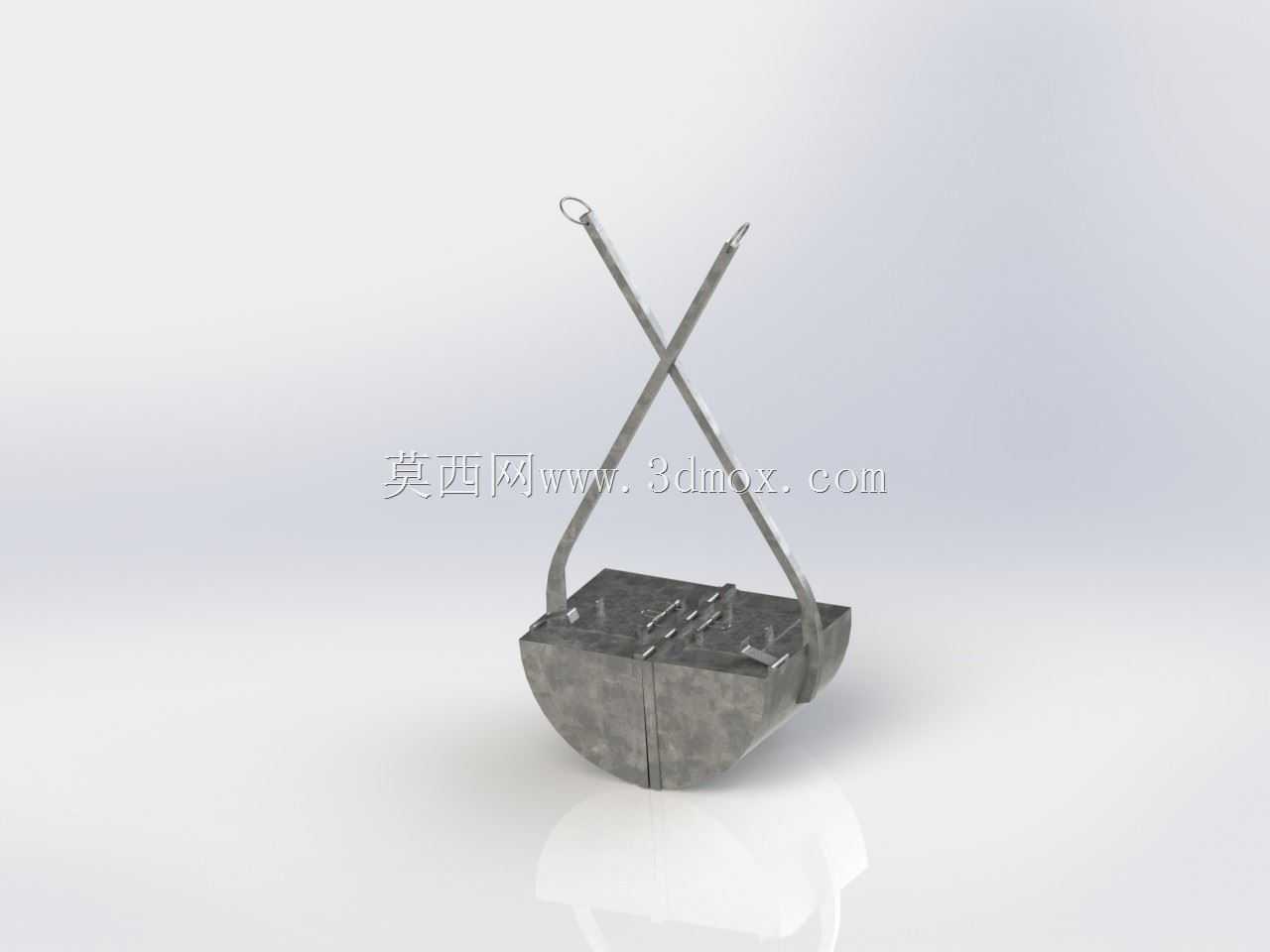

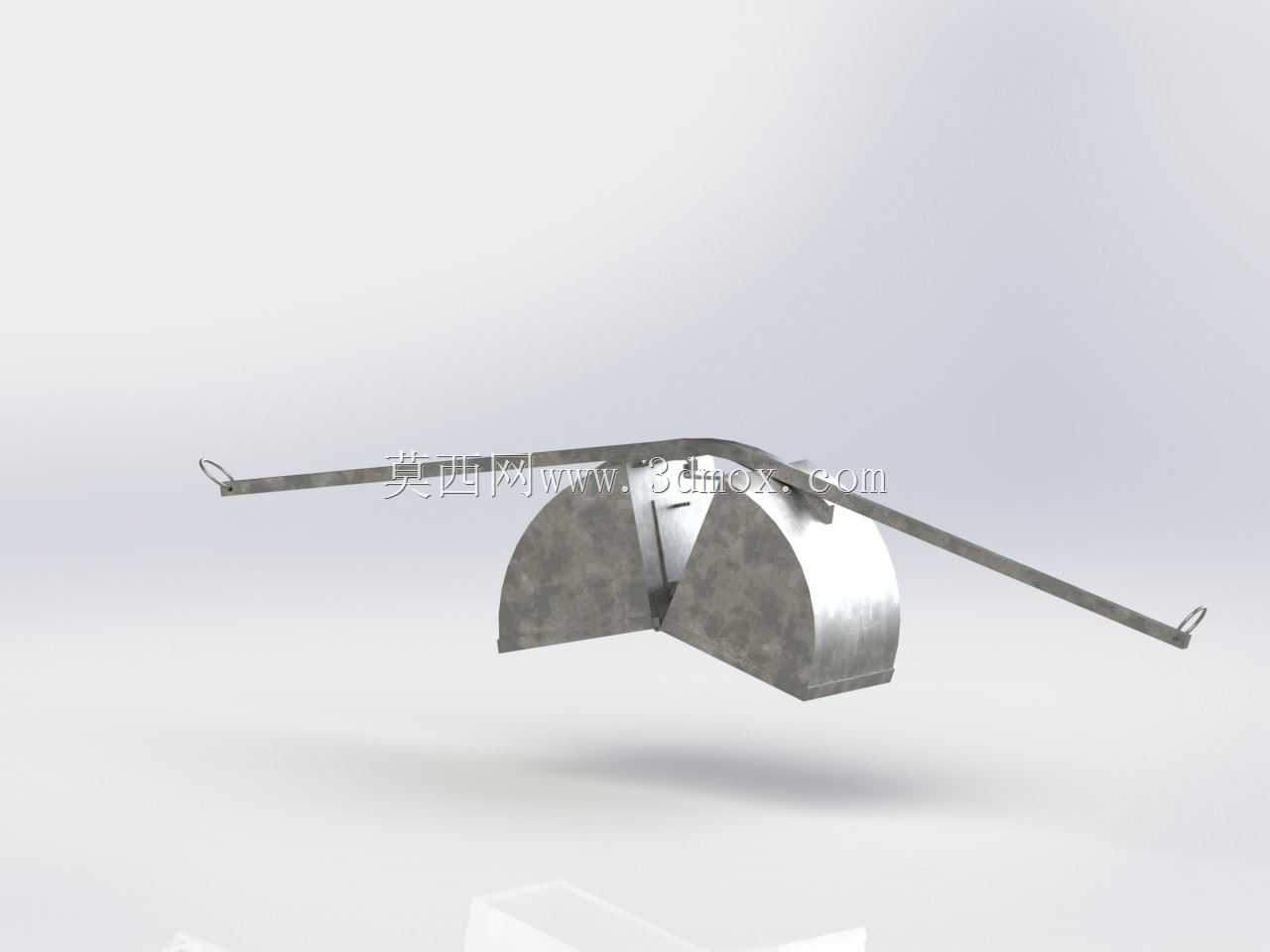

VanVeen型海底沉积物抓斗取样器

在近岸海洋地质调查、潮间带生态监测、近海沉积物污染普查这类外业作业中，Van Veen型抓斗取样器是使用频率极高的表层沉积物采集器具，这套三维结构完整还原了该类设备的经典机械构造，可直接用于结构校核、教学演示或定制化改型的设计参考。不同于柱状取样器针对深层沉积层的垂直钻取需求，这类抓斗的核心作业目标是获取海底表层0到30厘米深度的未扰动沉积物样品，满足底栖生物调查、沉积物粒度分析、污染物含量检测等常规科考项目的采样要求。整套设备的结构逻辑围绕重力触发、咬合密封两个核心功能展开，上部交叉布置的两根长操作臂既是承重提拉结构，也是抓斗开合的传动构件，臂体顶端的吊环可直接连接科考船的绞车钢缆，作业时无需额外配置动力源，完全依靠设备自身重力完成贯入与抓合动作。抓斗主体为两个对称布置的半圆柱状斗瓣，斗瓣刃口做了加厚耐磨处理，接触边缘设计有交错咬合的密封齿，当抓斗完全闭合时，齿形结构可以避免斗内沉积物在提升过程中被水流冲刷流失，也能防止表层浮泥从接缝处漏出，保证采集样品的层理完整性。从结构设计的细节来看，交叉臂的铰接点位置经过力学优化，当设备以自由落体状态接触海底时，上部吊点的拉力瞬间卸除，斗瓣会在自身配重作用下自动张开，待钢缆再次向上提拉时，铰接点的力矩会带动两个斗瓣相向转动，完成对表层沉积物的切削、收拢与闭合，整个触发过程无需电控或液压元件，在高盐高湿的海洋作业环境中故障率极低。斗体的配重分布经过针对性调整，下半部分斗瓣的重量占比超过整体的六成，保证设备下落时可以保持斗口向下的垂直姿态，避免因海流冲击出现倾斜，导致采样量不足或样品扰动。针对不同的作业水深和底质条件，这套结构预留了足够的改型边界：在沙质底质作业区域，可在斗瓣外侧加装配重块提升贯入深度，应对硬质海床的切削需求；在淤泥质潮间带浅水区作业时，可更换加长操作臂，满足人工涉水采样的操作高度要求；针对需要采集大体积样品的监测项目，可在不改变铰接传动逻辑的前提下，等比例放大斗瓣容积，从常规的几升采样容量扩展到数十升规格。需要注意的是，该类抓斗的安装边界需要匹配作业船舶的绞车负载，常规规格的设备整体重量在10到30公斤区间，仅需小型手摇绞车或便携式电动绞车即可完成收放，不需要占用大型科考船的重型吊装资源，非常适合近岸小型调查船、甚至无动力舢板的外业作业场景。斗瓣内部没有多余的加强筋或凸起结构，样品取出时可以直接用塑料刮板将沉积物完整转移到样品容器中，不会出现样品残留导致的交叉污染问题，铰接位置的销轴采用快拆结构设计，外业作业后可以快速拆解冲洗，去除缝隙中残留的盐粒与泥沙，避免长期使用出现的锈蚀卡滞问题。
