紧凑型方形端盖直线执行液压缸结构

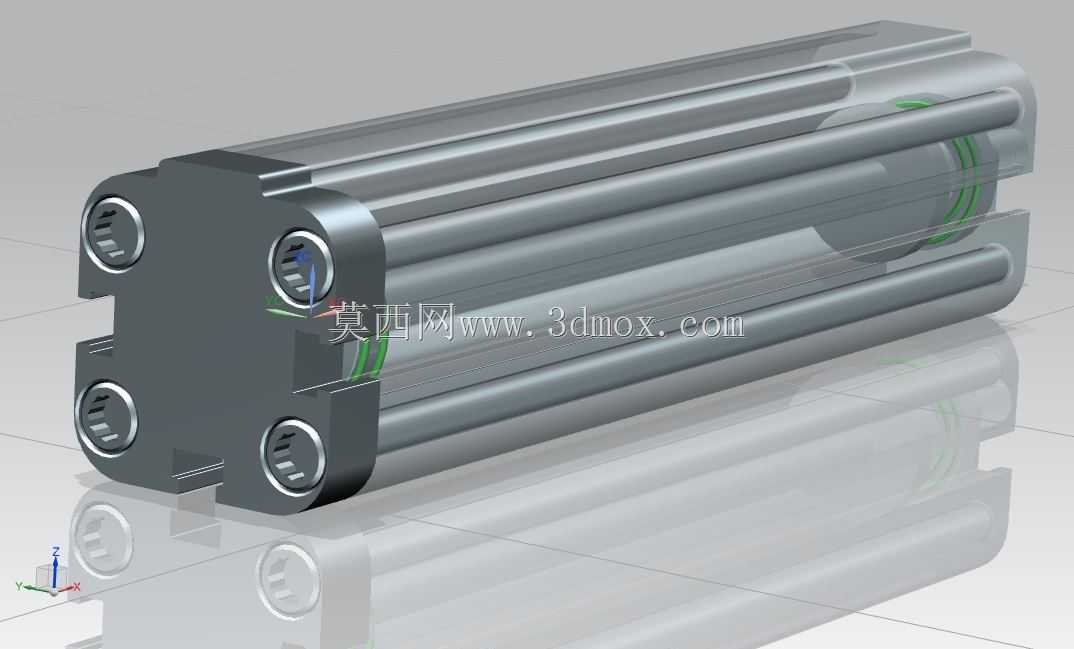

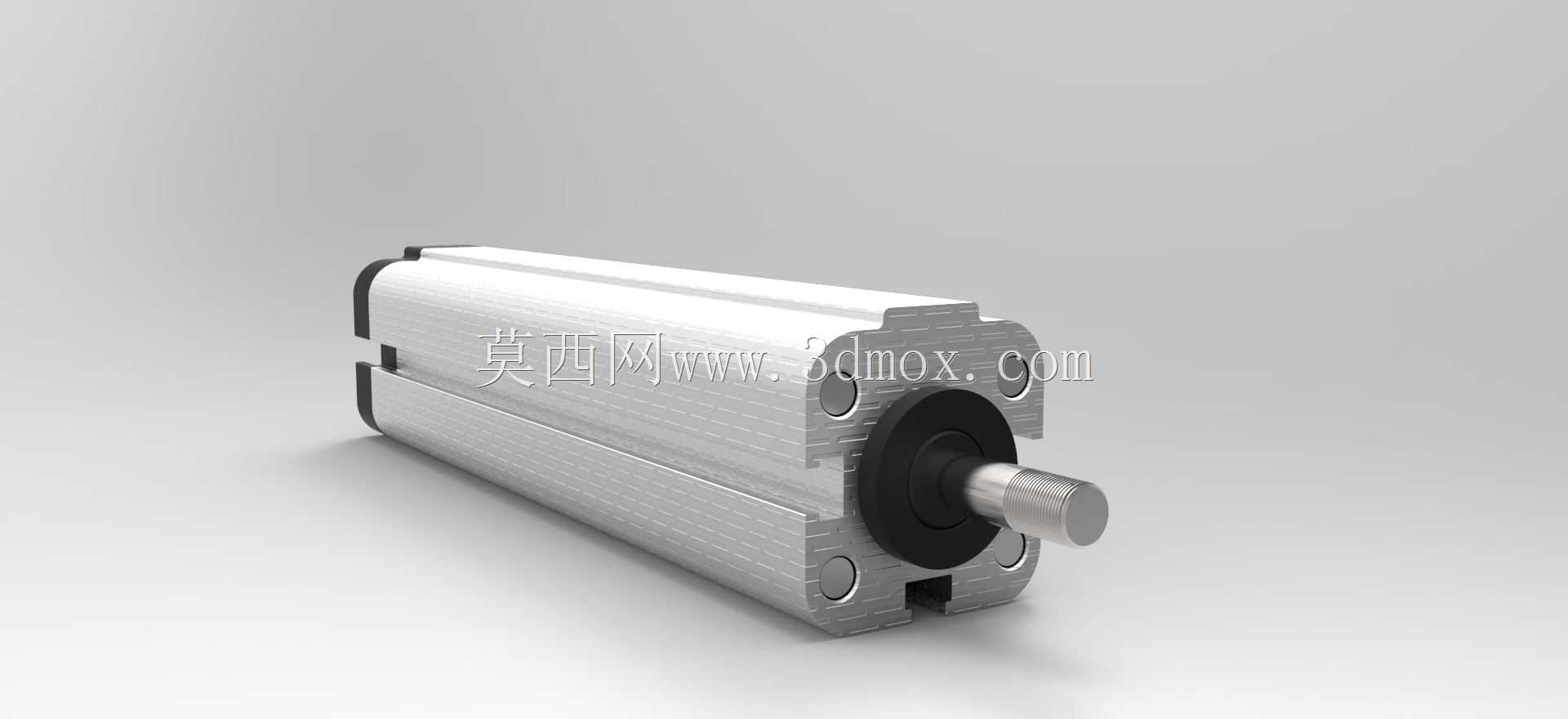

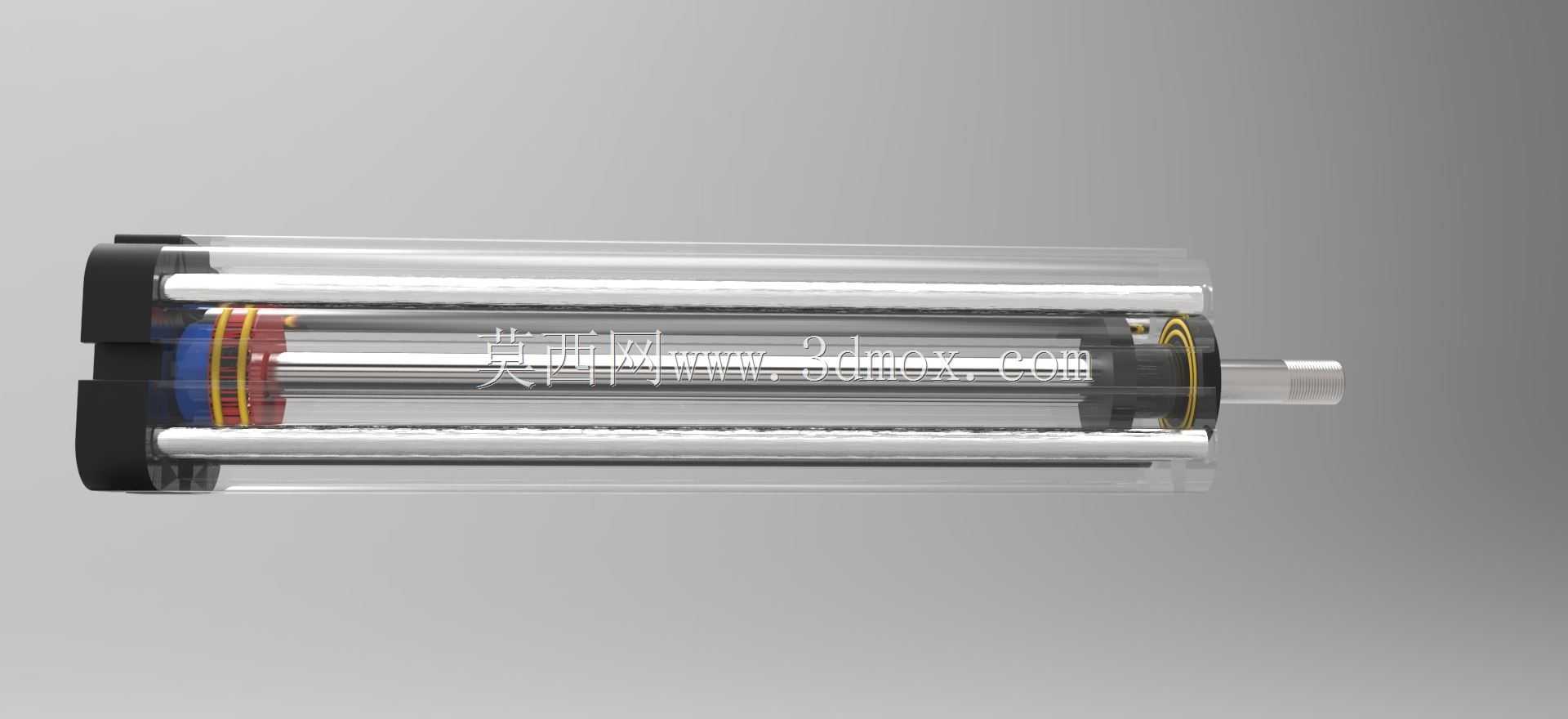

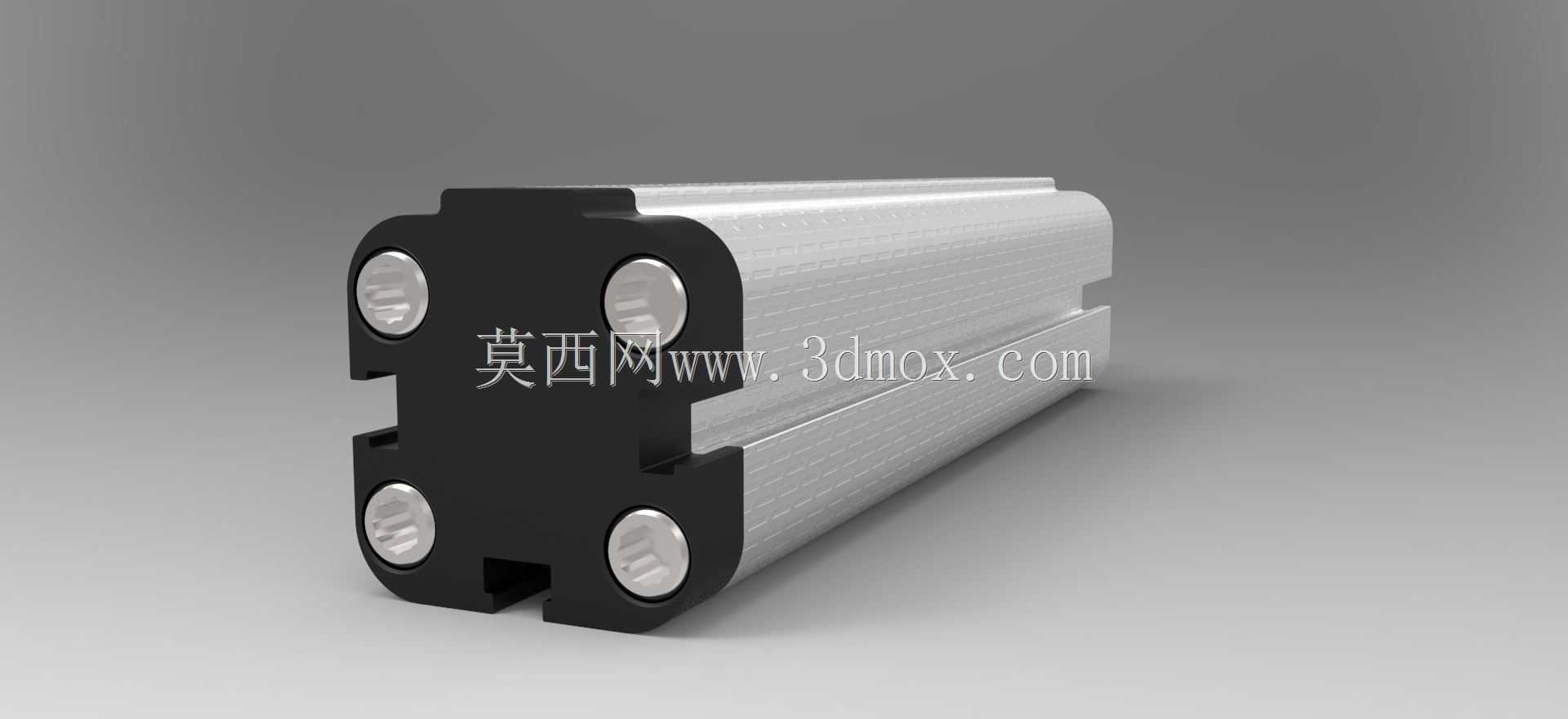

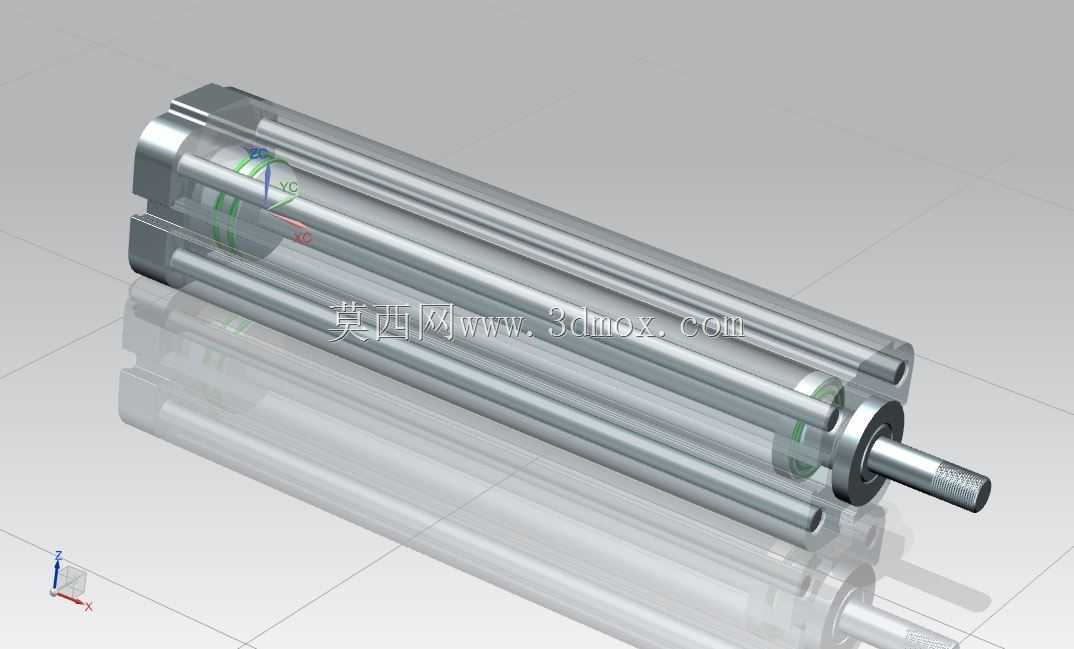

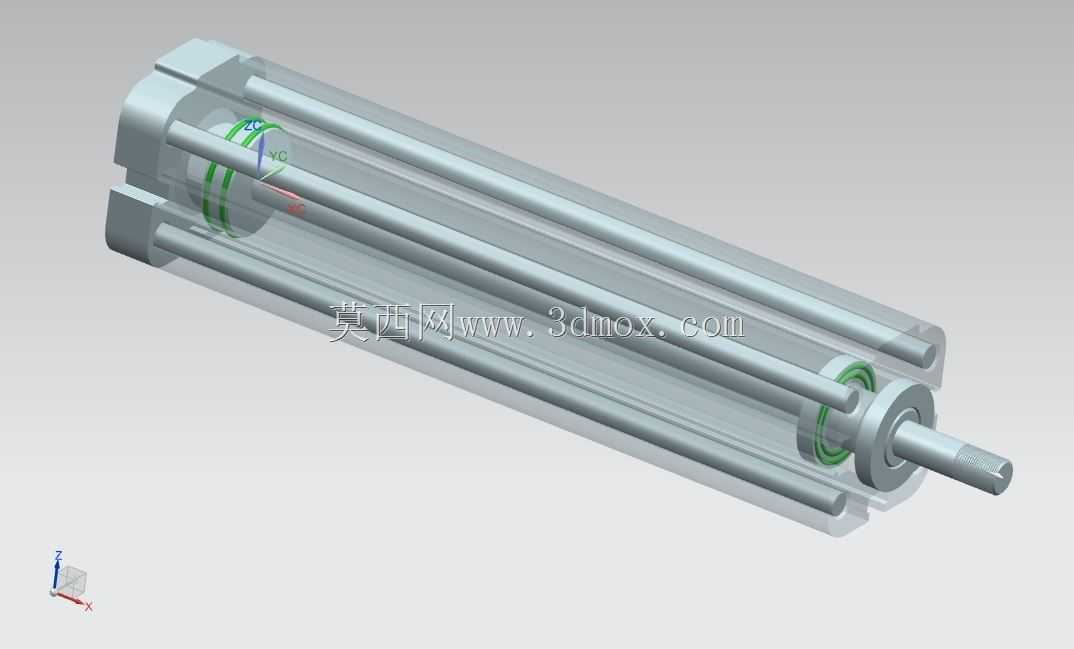

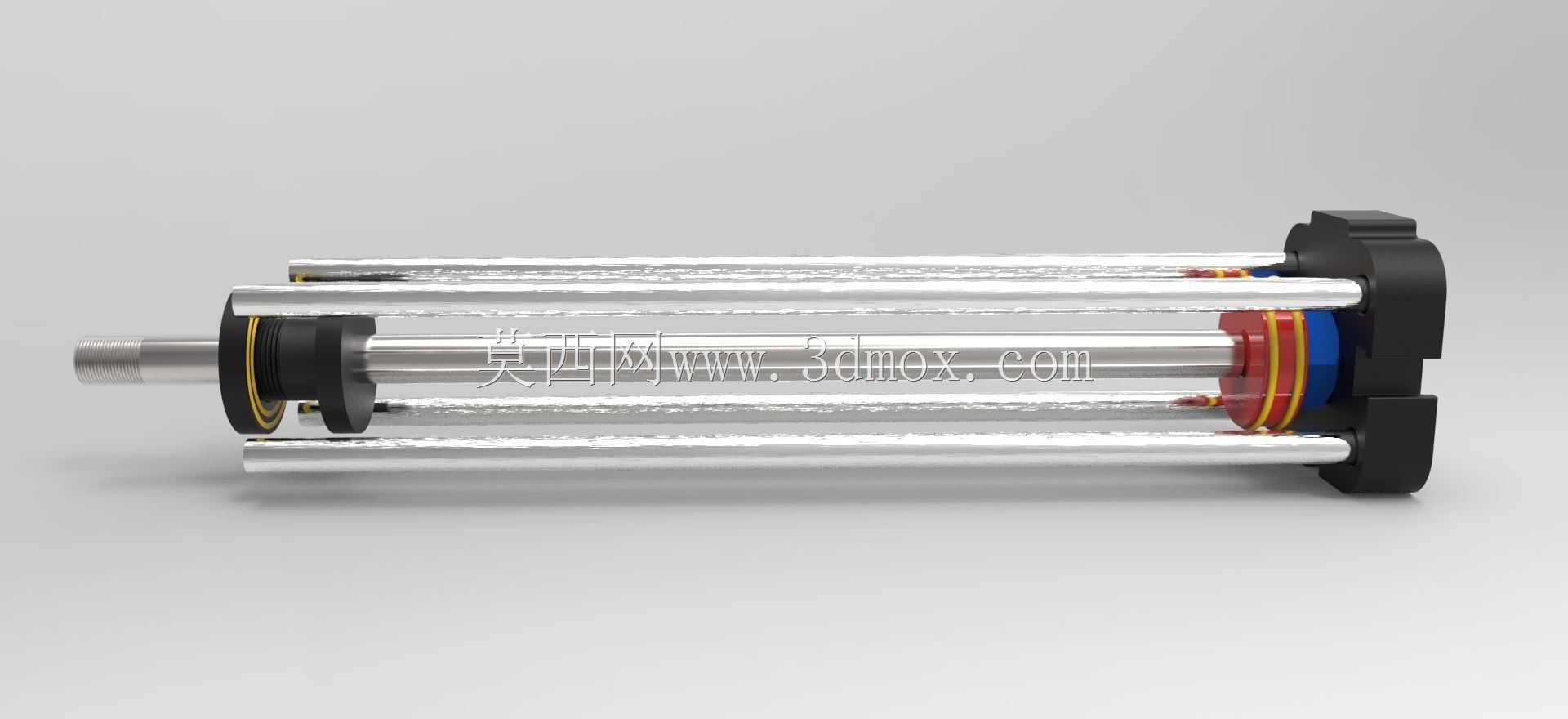

这款方形缸体液压缸在结构设计上优先考虑了紧凑安装场景的适配需求，区别于传统圆形缸筒的安装形式，方形端盖自带的四个安装孔位可直接贴合设备安装面完成固定，无需额外加装安装支座，能有效缩减执行机构在设备内的占用空间，在自动化产线的工装夹紧工位、小型专用设备的直线推料机构、物流分拣设备的挡停机构中都有广泛的应用空间。从功能特性来看，该款液压缸采用单杆双作用的结构形式，缸筒表面做了硬质阳极氧化处理，既提升了缸体的耐磨性能，也能在常规车间工况下抵御轻度的切削液、润滑油腐蚀，活塞杆端部采用标准外螺纹设计，可根据实际使用需求搭配不同形式的连接头，适配铰接、刚性连接等多种传动连接形式，满足不同工况下的负载连接要求。设计过程中重点考量了安装边界的适配性，方形端盖的安装孔位采用对称等距布局，安装时无需额外调整缸体周向角度，即可完成油路接口的方向对齐，降低现场安装调试的操作难度，缸体的进出油口设置在端盖侧方，采用标准内螺纹接口，可直接对接常规液压管路接头，无需额外配置转换接头。在实际选型应用中，这类紧凑型液压缸的行程覆盖短行程高频动作场景，缸体本身的导向长度经过优化，在活塞杆伸出至最大行程时，仍能保证足够的导向支撑长度，避免侧向负载导致的活塞杆偏磨问题，延长密封件的使用寿命。缸体内部的密封结构采用组合式密封设计，活塞位置搭配耐磨环与双向密封圈，既可以减少活塞与缸筒内壁的摩擦阻力，也能保证高低压腔之间的密封可靠性，端盖位置的活塞杆密封采用防尘圈与耐压密封圈组合的形式，可有效阻挡外界粉尘、金属碎屑进入缸体内部，避免缸筒内壁划伤造成的内泄问题。这类结构的液压缸在轻工自动化设备、小型液压工装夹具、包装设备的执行机构中适配性极强，尤其是在安装空间局促、无法布置传统圆形油缸安装支座的场景下，方形缸体的结构优势十分明显，建模过程中还原了缸体各部件的装配关系，安装孔位、活塞杆尺寸、油口位置都按照实际工业应用的常规参数设置，可直接用于设备布局阶段的空间干涉校验，也可作为同类型油缸选型设计的结构参考，帮助设计人员快速完成执行机构的布局匹配，减少重复建模的工作量。
