液压阀集成适配连接块结构设计

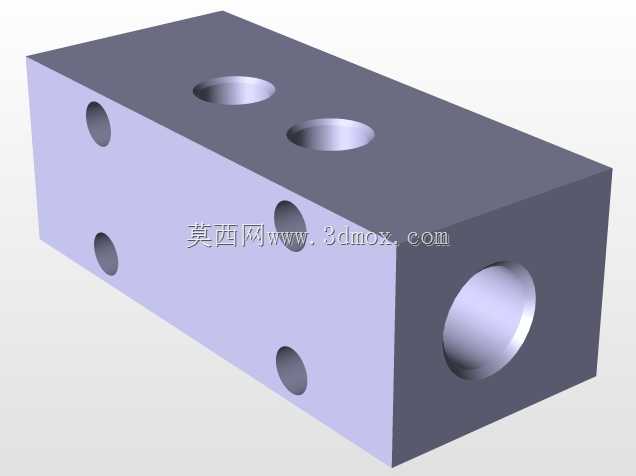

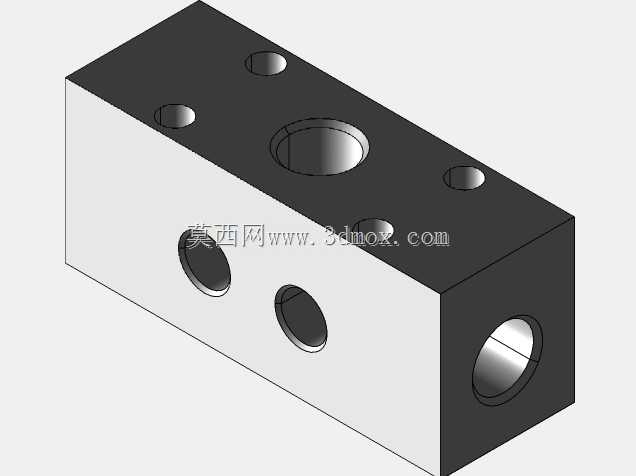

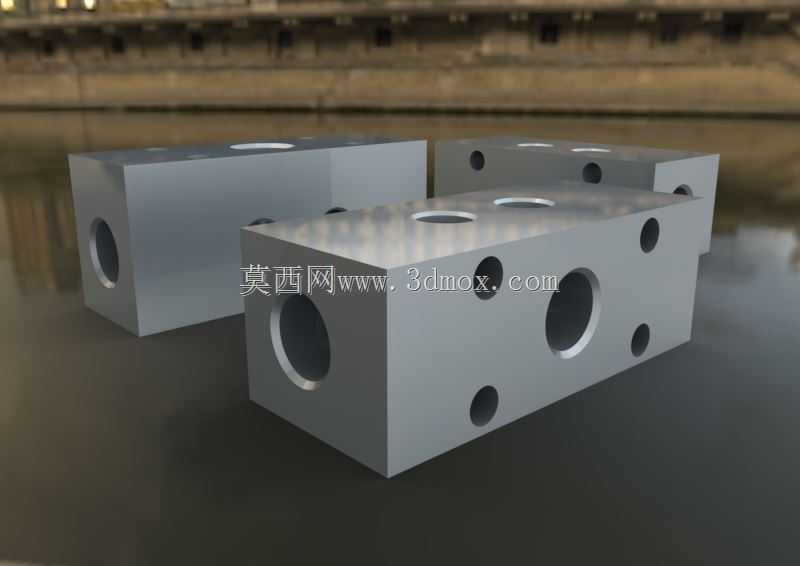

这类阀适配块在液压系统里承担着油路集成、阀件安装载体的核心作用，常见于中小型液压站、工程机械液压控制单元、机床液压夹紧回路这类需要紧凑布置阀组的场景，替代了传统分散式管路连接的方案，能大幅减少外接管路的接头数量，降低系统泄漏点的同时，压缩整个液压控制单元的安装占用空间。从结构设计逻辑来看，整个块体采用长方体金属基材加工，六个端面均根据阀件安装需求、油路走向布置了不同通径的孔道，大孔径为油路主通口，用来对接液压泵、执行元件的主油路，小孔径分为两类，一类是阀件固定的螺纹安装孔，另一类是控制油道或者测压接口，孔道在块体内部按照油路逻辑连通，避免外部管路交叉干涉。设计这类阀块的时候，首先要确认所适配的液压阀的安装面尺寸、油口位置坐标，保证阀件安装后各油口能和块体内部孔道精准对接，不会出现通油错位、密封失效的问题；其次要核算内部油道的通径，根据系统额定流量匹配油道截面积，避免通径过小造成油液流速过高引发的压力损失、油温异常升高，同时还要保证孔道之间的壁厚满足耐压要求，尤其是高压系统工况下，壁厚不足容易出现块体开裂、油道窜腔的故障。外形尺寸上，这类阀块的长宽高边界完全由所集成的阀件数量、油道排布空间决定，安装时通常通过块体边角的安装孔固定在液压站阀组支架或者设备基座上，安装面需要保证平面度要求，避免固定后块体变形导致内部孔道密封失效。实际应用中，这类集成适配块能让液压阀组的装配效率大幅提升，现场布线布管的时候只需要对接主进油、主回油、各执行元件的控制油路，不需要在每个阀件之间单独连接管路，后期维护排查故障的时候也更直观，能快速定位对应的阀件和油路，减少管路拆装的工作量。设计建模过程中需要重点校验各孔道的干涉情况，尤其是斜向油道、深孔加工的可达性，要匹配常规的钻削加工工艺，避免出现无法加工的内部交叉孔，同时各油口的密封槽尺寸要和对应的密封件规格匹配，保证高压工况下的密封可靠性，不同压力等级的油道之间要预留足够的安全壁厚，避免长期高压使用下出现油液内泄。
