三端口铸造不锈钢排气合并收集装置

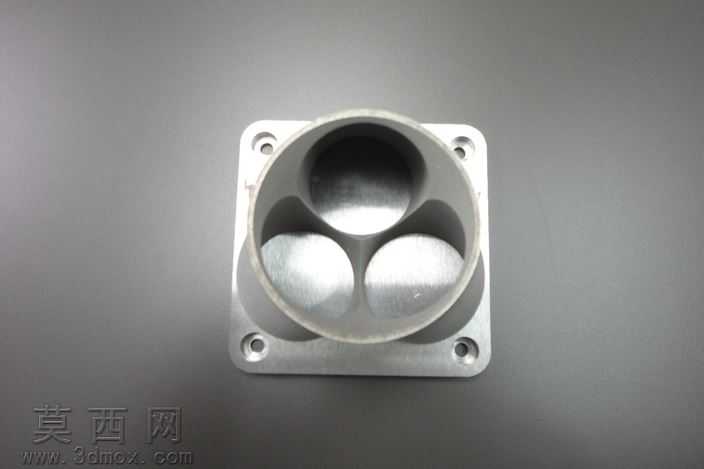

本作品为三端口排气合并收集构件，采用三维参数化建模方式完成整体结构设计，建模过程中优先保障流体通路的顺滑过渡，避免直角弯折带来的排气阻力提升问题。首先通过草绘定位三个端口的相对位置，其中单端口作为进气或排气总接口，另外两个等径端口作为分支连接端，端口尺寸匹配1.75英寸与2.5英寸通用插接规格，可直接适配对应管径的排气管道。建模时采用曲面放样结合实体加厚的方式构建流道内壁，严格控制内壁曲面的曲率连续性，确保气流在三个端口交汇处能够平稳汇流或分流，减少紊流产生的概率。材质设定为铸造不锈钢，渲染阶段调整金属材质的粗糙度与反射参数，还原铸造不锈钢表面略带哑光的金属质感，同时对端口边缘做轻微倒角处理，既符合铸造工艺的脱模要求，也避免锐边带来的安装划伤风险。结构设计上充分考虑铸造工艺的可行性，整体壁厚保持均匀一致，避免局部过厚产生铸造缩孔缺陷，三个端口的连接过渡区域做圆弧加厚处理，提升构件整体的结构强度，可承受排气过程中的气流冲击与振动载荷。设计思路围绕排气系统的汇流需求展开，摒弃传统多管焊接的拼接结构，采用一体化铸造的结构形式，减少焊接接缝带来的漏气风险，同时降低整体装配的零件数量，提升排气系统的安装效率。模型构建过程中反复校验三个端口的同轴度与端面平整度，确保安装时能够与对接管道实现紧密贴合，无需额外做大量修配工作。渲染输出时采用深灰色纯色背景，搭配柔和的侧方打光，突出不锈钢材质的金属光泽与构件流畅的曲面造型，清晰展示三个端口的排布方式与整体流线型外观，直观呈现产品的结构特征与工艺适配性。
