六足仿生蜘蛛机器人机械结构设计

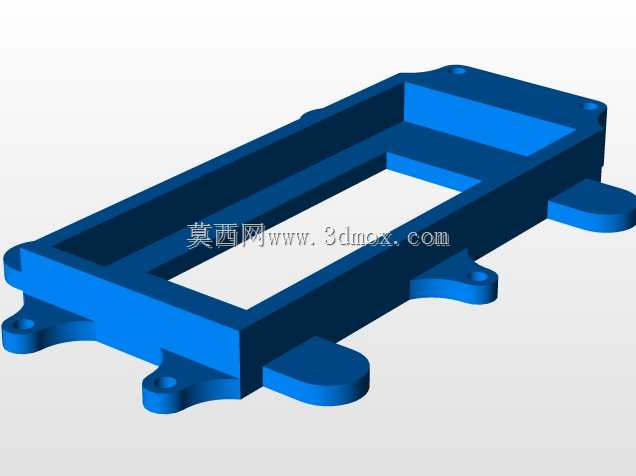

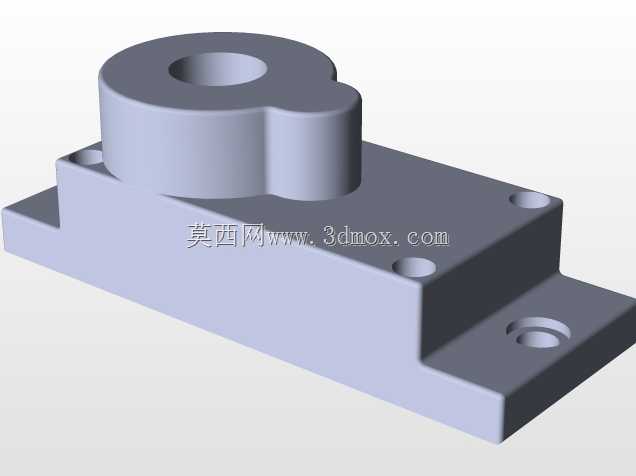

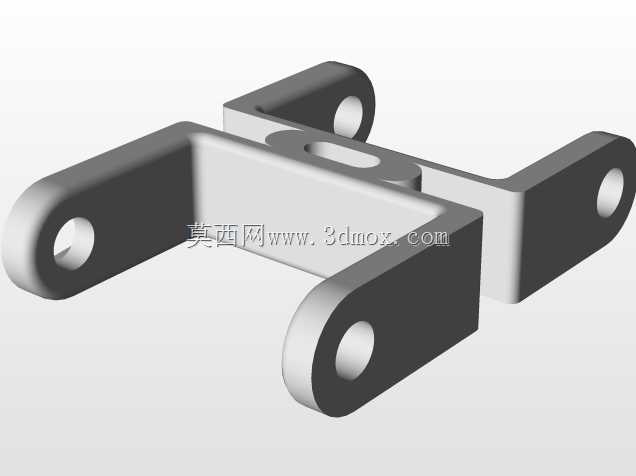

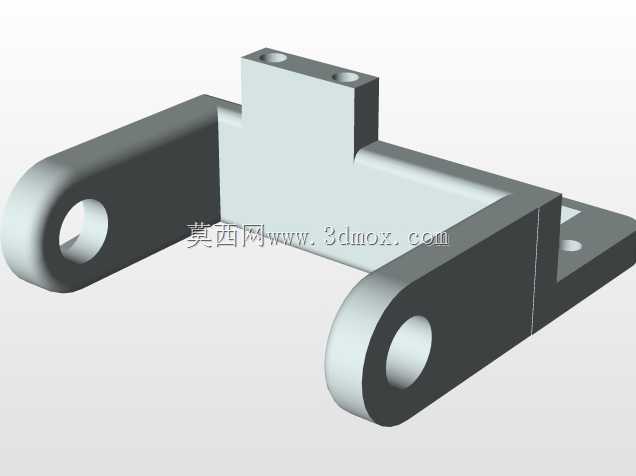

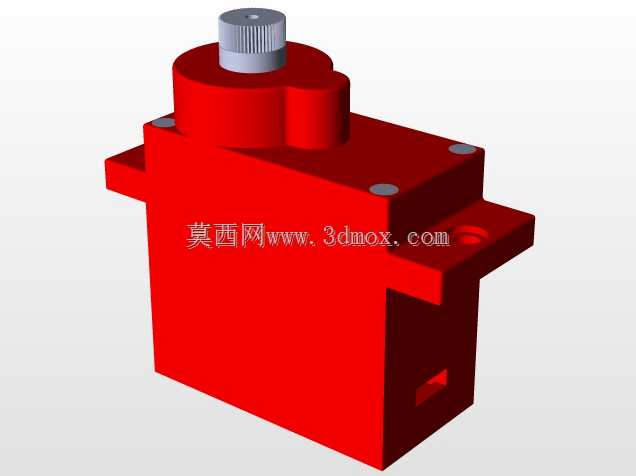

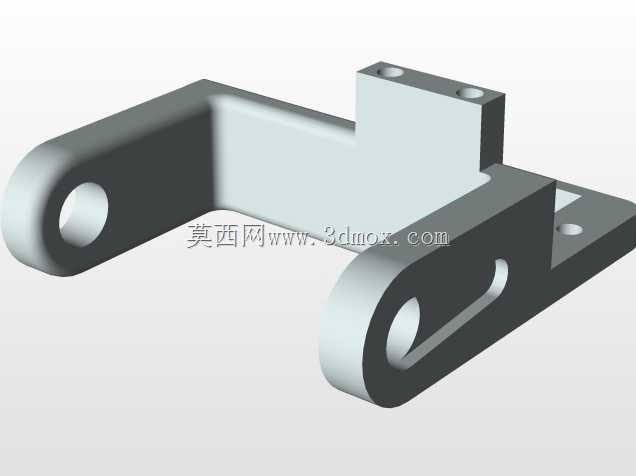

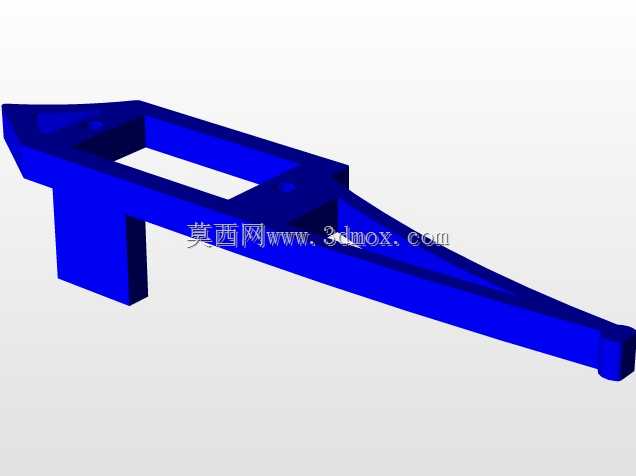

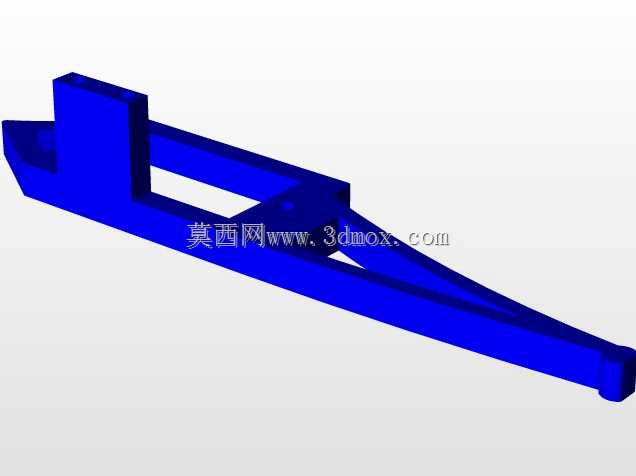

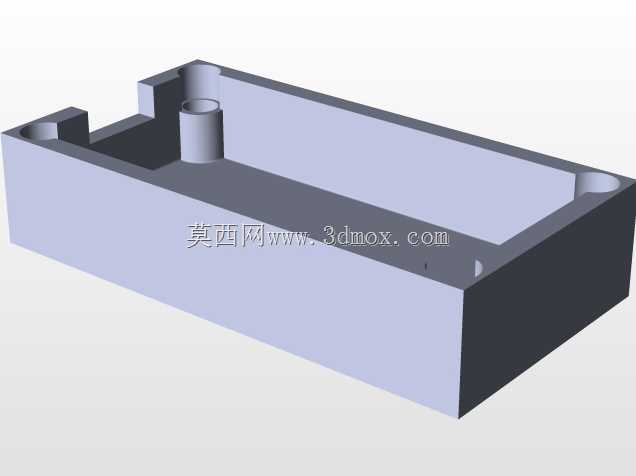

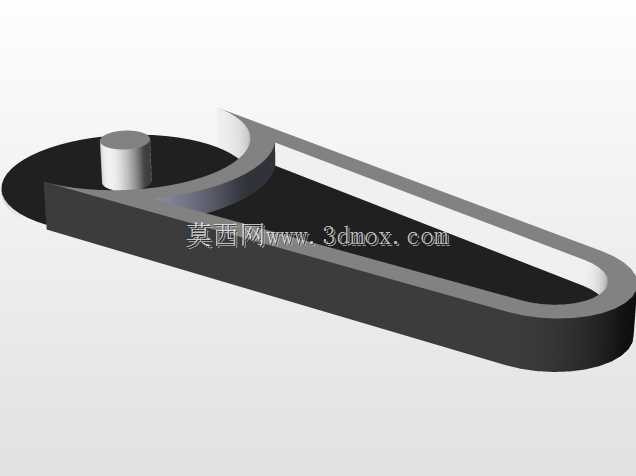

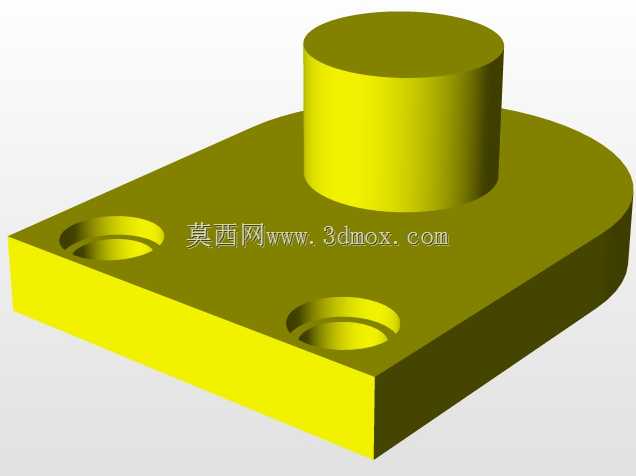

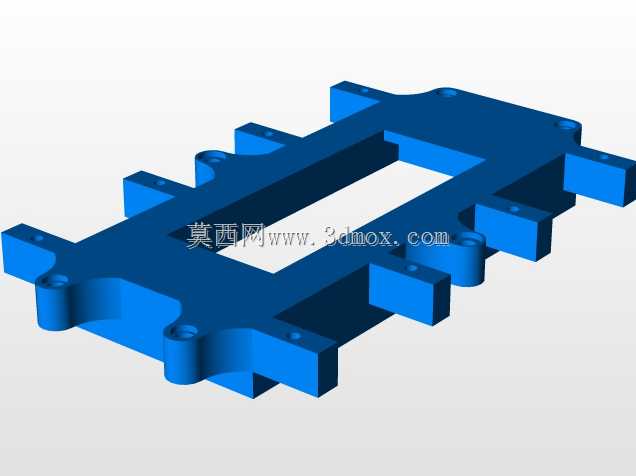

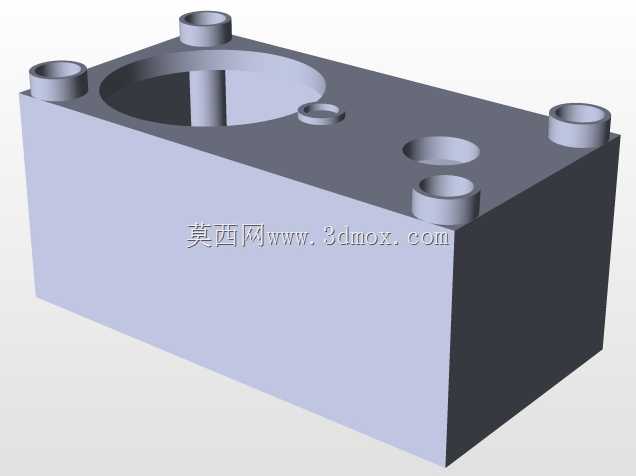

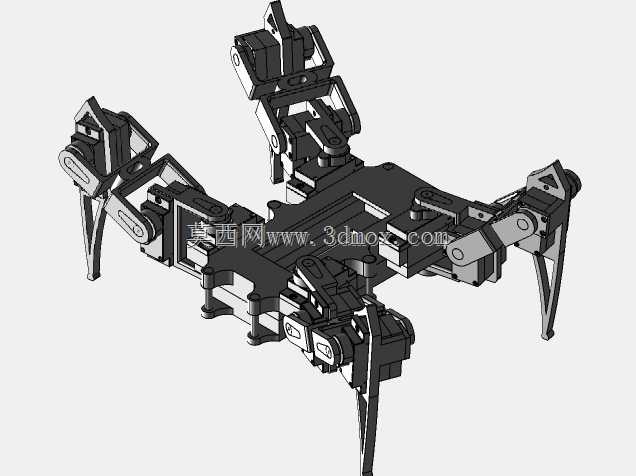

这款六足仿生蜘蛛行走机构，主要面向复杂非结构化地形的巡检、探测作业场景设计，区别于轮式、履带式移动机构，足式结构能够跨越轮式设备无法通过的沟壑、台阶、碎石路面，在管道内部巡检、灾后废墟探测、狭小空间作业场景中具备独特的通行优势。从结构设计逻辑来看，整机采用对称式六足布局，相比四足结构拥有更高的静态稳定性，三足支撑步态下可始终保持重心落在支撑三角形范围内，无需复杂的动态平衡算法即可实现稳定行走，降低了底层运动控制的实现难度。每条腿采用多关节串联构型，关节处设置舵机安装位，可通过关节角度的组合调整，实现抬腿、落足、躯体平移、转向等多维度动作，腿部连杆的长度比例经过运动学仿真校核，保证足端工作空间覆盖足够的迈步范围，同时避免关节运动出现死点位置。躯体主体采用分层式框架结构，中部预留了控制板、电池、传感模块的安装空间，安装孔位按照常用嵌入式控制板的标准孔距设计，可直接搭载主流的开源控制硬件，躯体边缘做了倒角处理，避免运动过程中与腿部杆件发生运动干涉。单腿的关节连接部位采用铰接式支座设计，支座与躯体框架通过螺栓紧固，可根据实际载荷需求更换不同刚度的连接件，足端采用尖点式构型，能够在粗糙硬质表面获得足够的支撑摩擦力，若需在光滑地面作业，也可更换橡胶垫式足端配件。从安装边界来看，整机展开状态下足端支撑范围形成正六边形布局，躯体离地高度可通过腿部关节调整，最低离地高度可满足平整地面快速行走的低重心需求，最高离地高度可实现跨越高度不低于腿部杆件长度三分之一的垂直障碍。设计过程中对所有运动部件做了干涉检查，确保全步态行程内各关节连杆、舵机摇臂之间不会发生碰撞，所有传动部位均预留了标准紧固件的安装操作空间，方便后期装配调试与易损件更换。该结构可作为足式机器人研发的基础机械平台，使用者可根据具体作业需求，在躯体上加装摄像头、气体传感器、机械爪等功能模块，拓展对应的作业能力，结构本身的模块化设计也支持单腿的快速拆卸替换，降低后期维护成本。
