六轮差速钣金机器人底盘结构设计

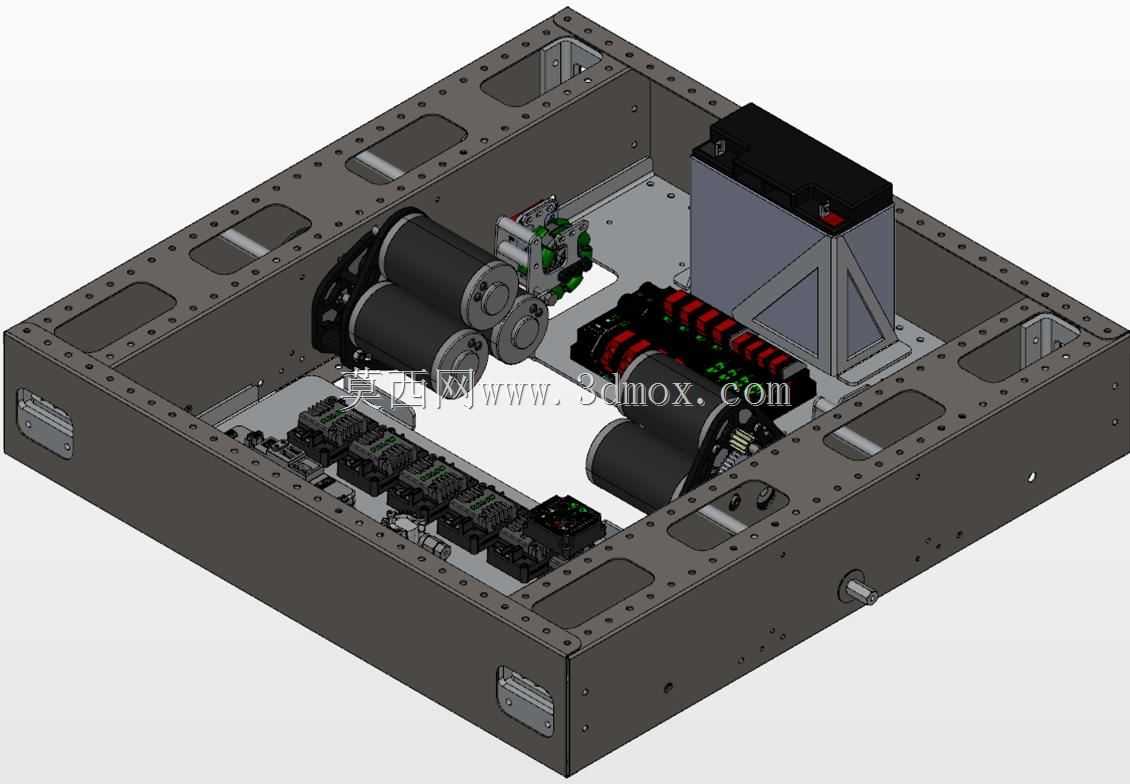

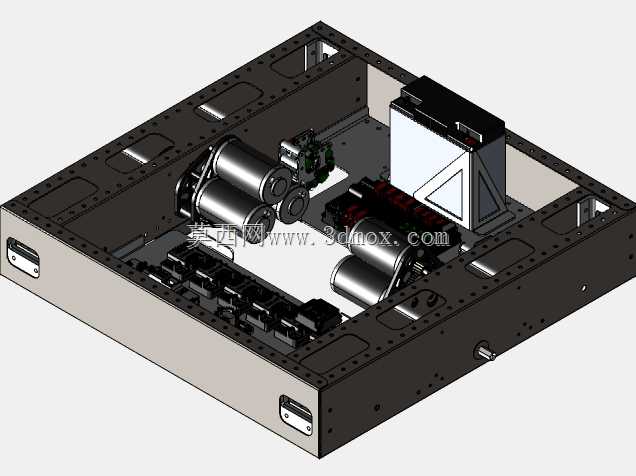

该钣金底盘为轮式移动机器人的承载基体，整体采用框式钣金拼焊结构，外围安装边预留密集的螺纹安装孔位，可适配上层功能模块的快速装夹，满足不同任务场景下的载荷拓展需求，常见于室内竞赛机器人、小型巡检移动平台、教学演示机器人的开发场景。底盘轮系采用中心轮掉落式六轮布局，搭配两个全方位从动轮贴地布置，可在行进过程中通过从动轮的随动反馈获取实时位置偏差，配合主动轮的差速控制实现小半径转向甚至原地回转，适配平整硬质室内地面的移动需求，在狭窄通道穿行、定点停靠作业场景下具备较好的机动性。动力传输端匹配两组集成式变速单元，由两组动力模块分别驱动两侧主动轮组，供电模块采用侧置立式安装布局，通过三角加强筋与底盘侧壁固定，可承受行进过程中的急停、碰撞带来的冲击载荷，避免供电模块出现移位松脱。底盘内部采用分层布局思路，下层预留传动组件的安装避让空间，上层平面预留电气控制元件的安装位，走线槽沿底盘内侧壁布置，可将动力线与信号线分隔排布，减少电磁干扰对控制信号的影响。底盘侧壁预留穿线孔与外接接口安装位，可根据需求拓展传感器、外接执行元件的安装接口，底部预留电池快拆口，无需拆解上层结构即可完成供电模块的更换维护。从安装边界来看，整体为正方形框体结构，外围安装边的孔位采用等间距排布，上层搭载模块的安装尺寸可覆盖整个框体上平面，主动轮的下探量经过校核，可保证在地面存在微小凸起或接缝时，所有轮组均可保持有效贴地，避免出现轮组悬空导致的动力流失。钣金折弯边均做了翻边加强处理，在控制整体重量的前提下提升框体的抗扭刚度，即使发生低速碰撞侧壁也不会出现明显变形，可有效保护内部的传动、电气元件不受损坏。
