连杆定心工装夹具结构设计方案

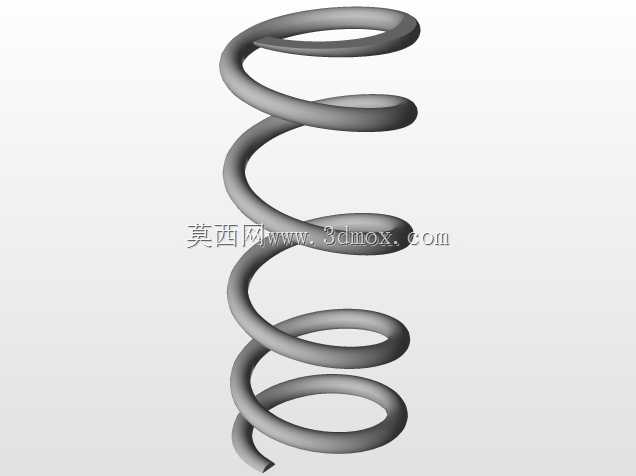

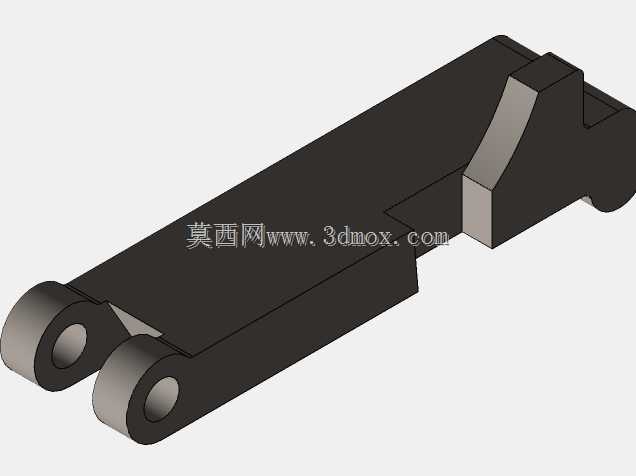

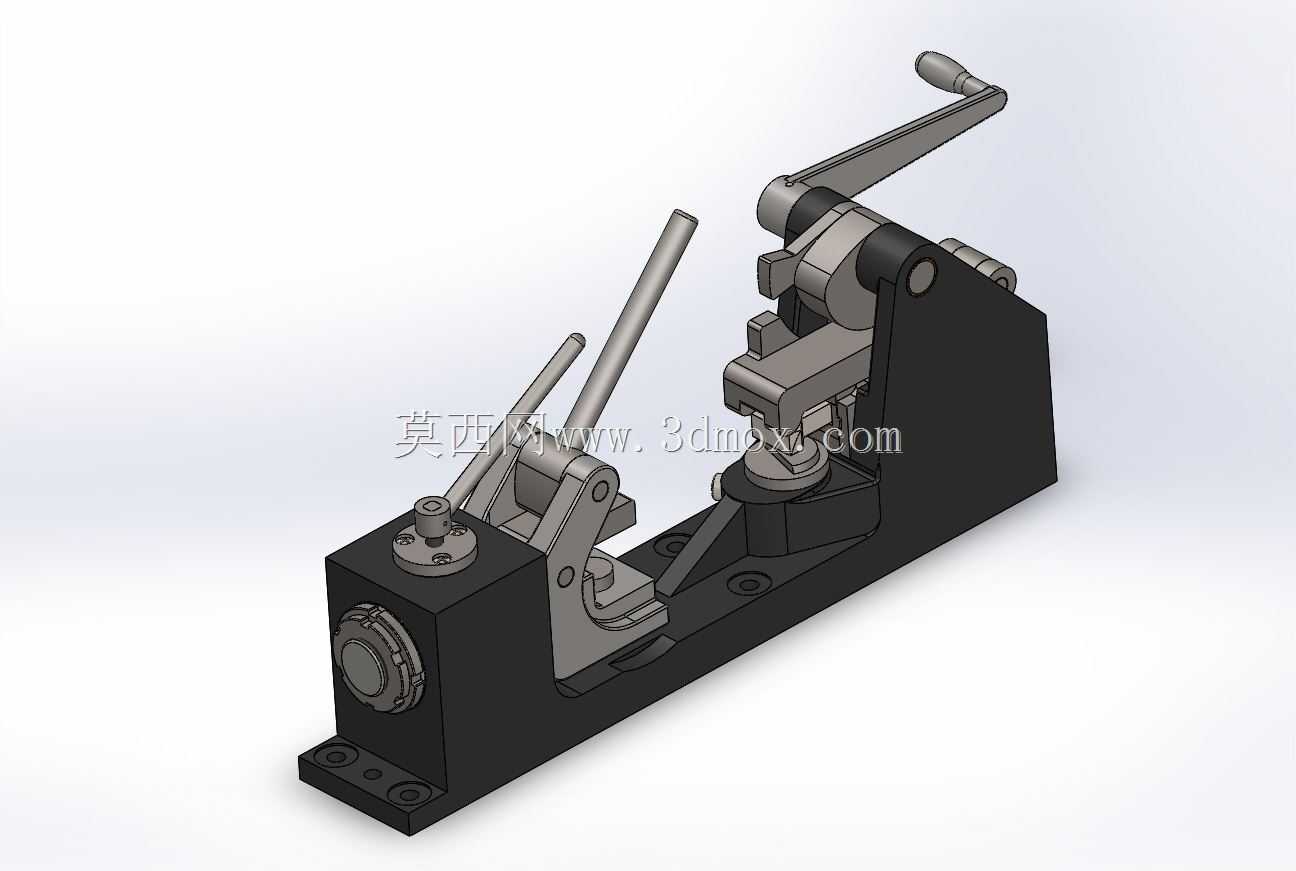

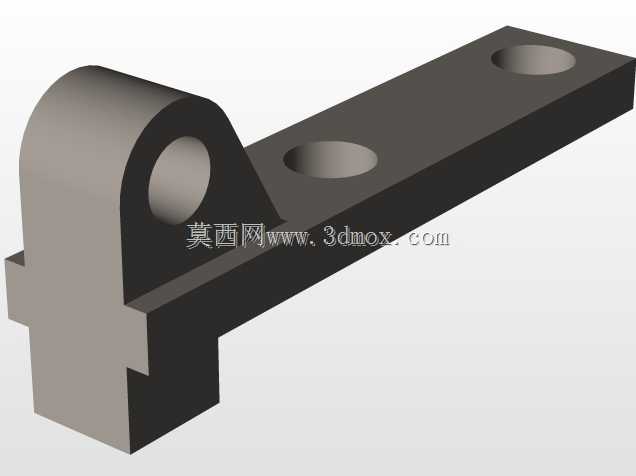

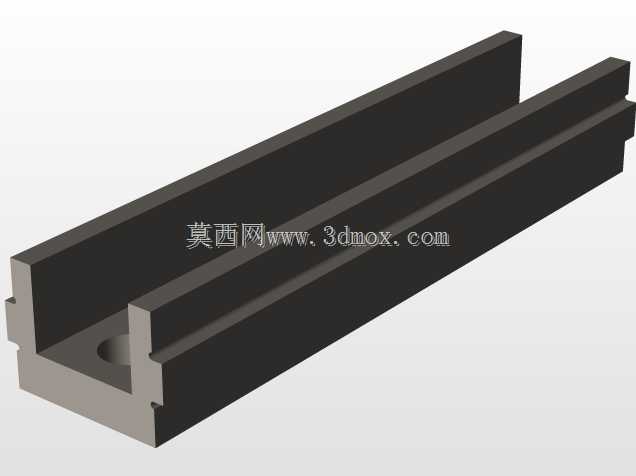

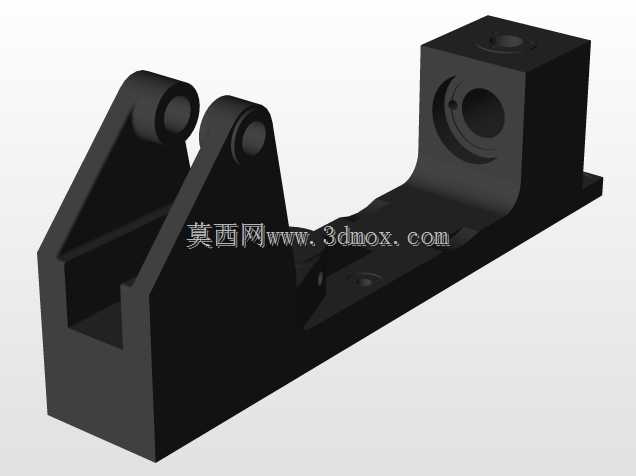

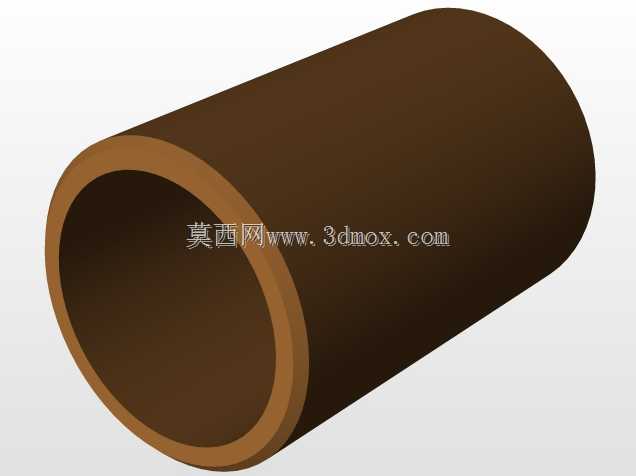

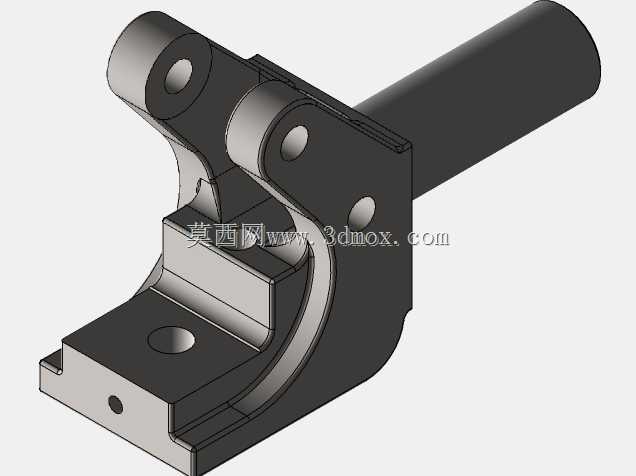

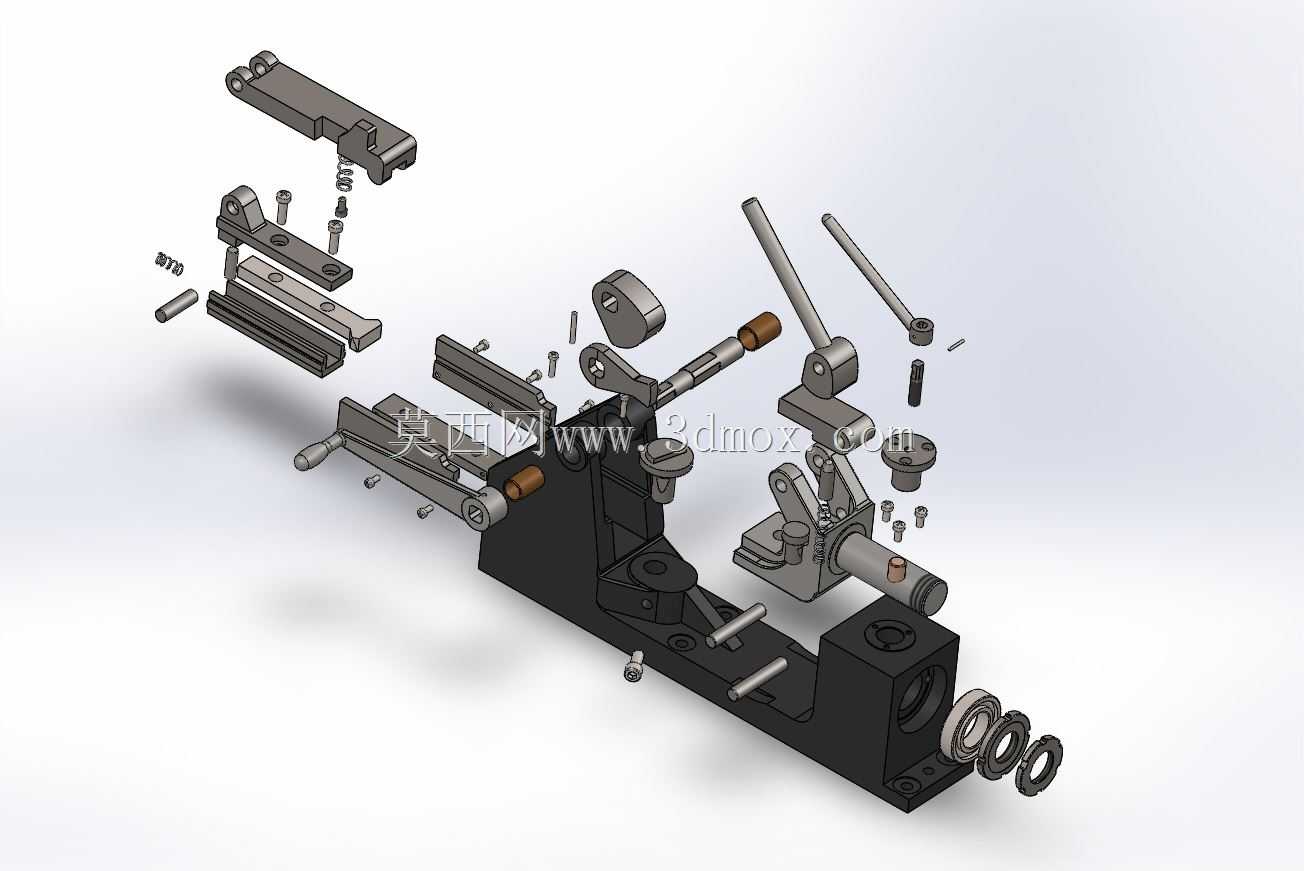

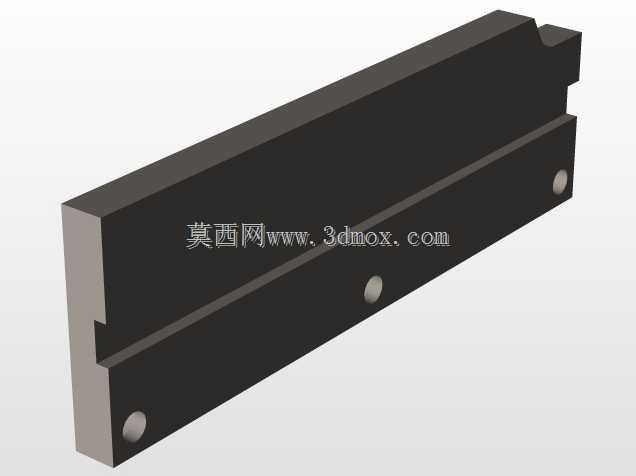

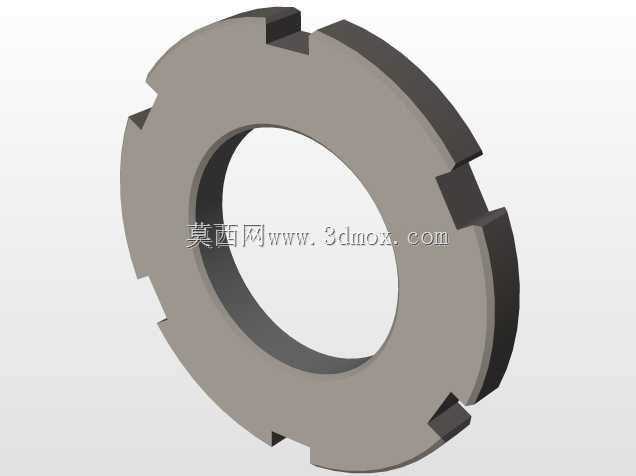

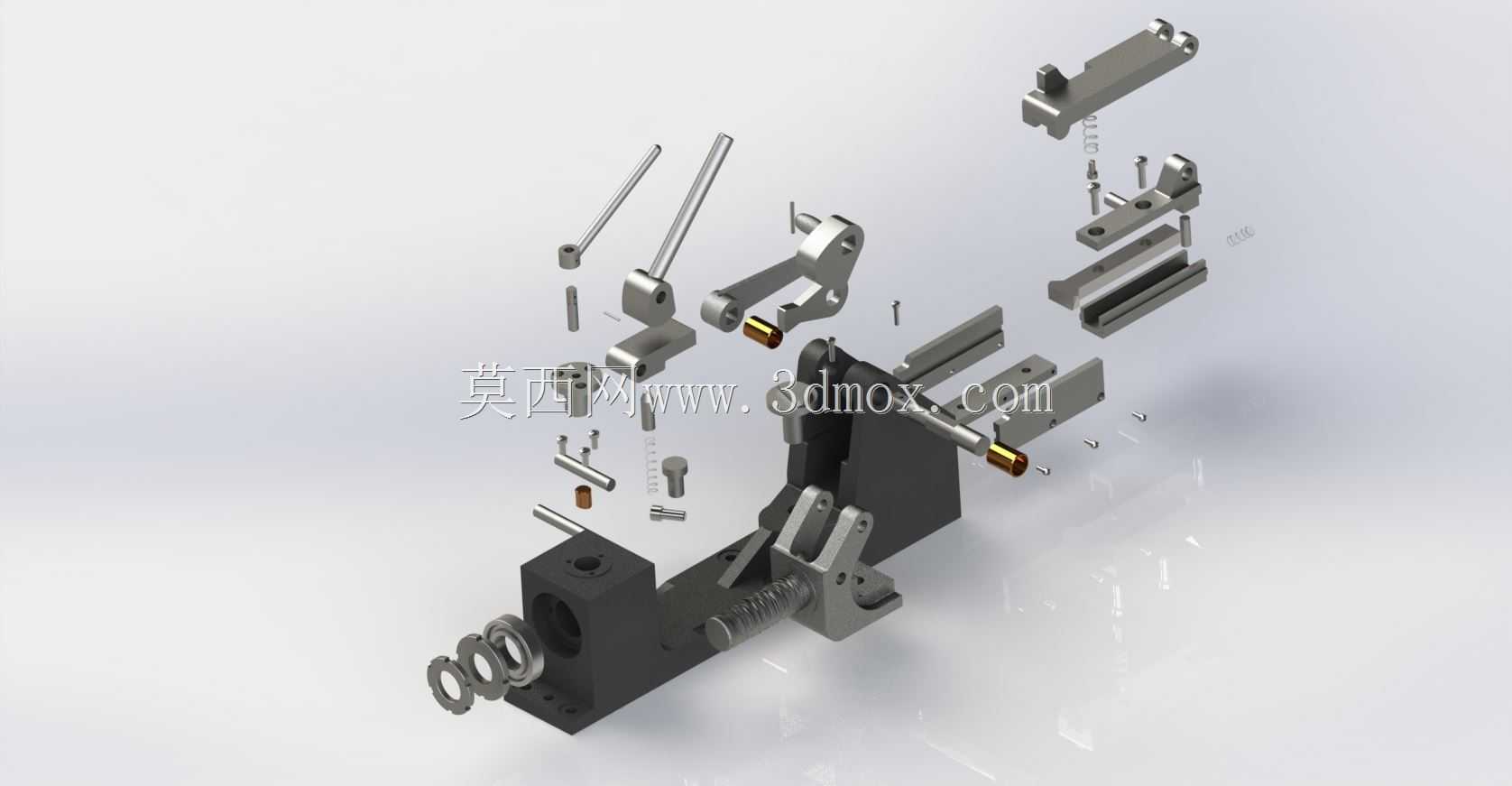

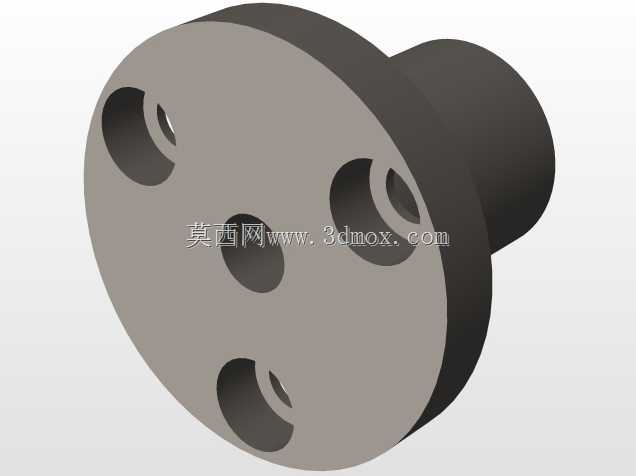

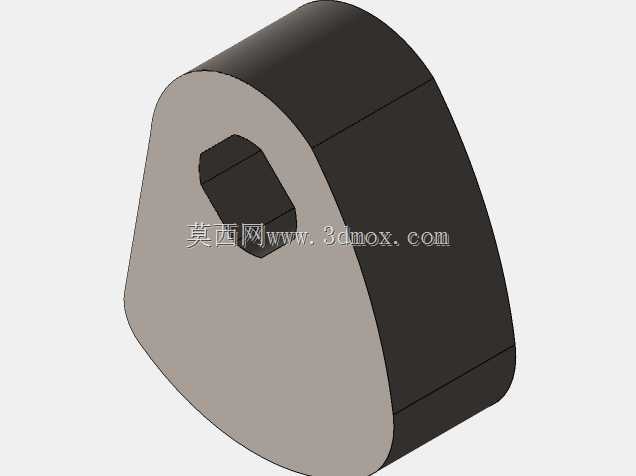

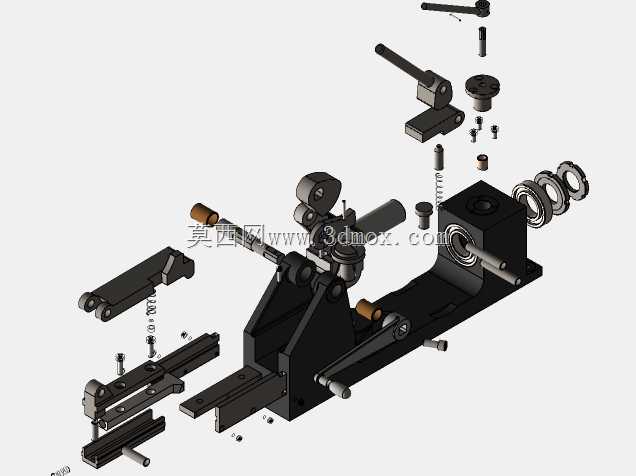

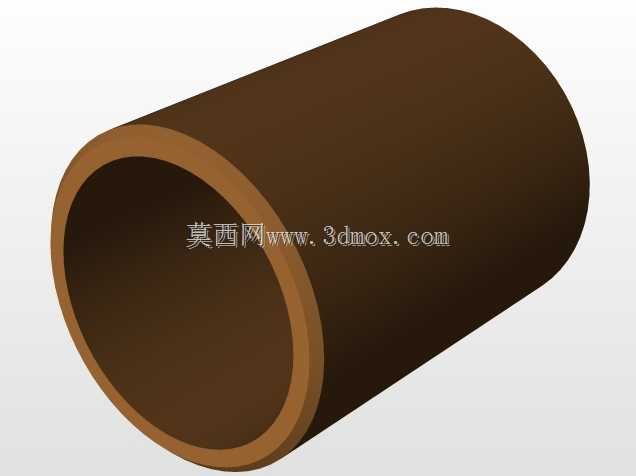

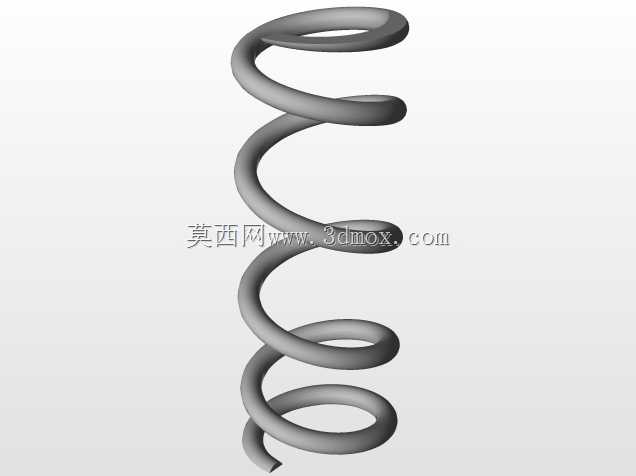

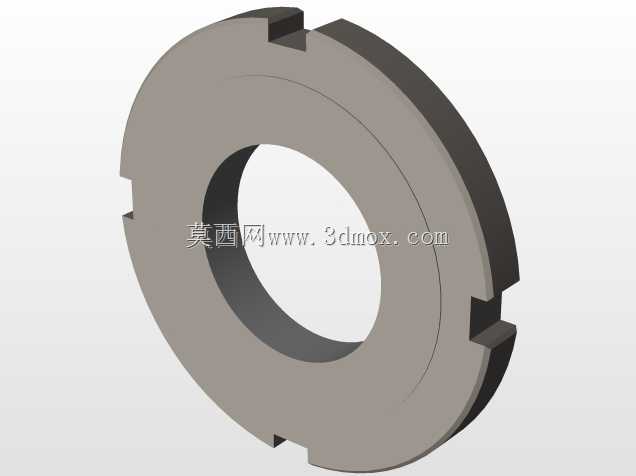

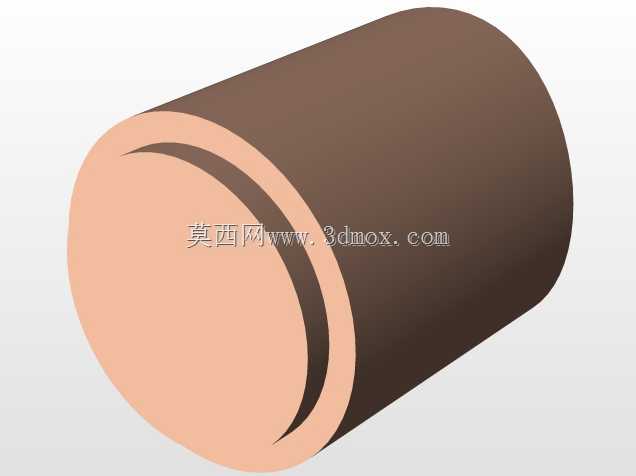

在发动机连杆、传动连杆类零部件的机加工、装配检测工序中，工件的同轴度定位精度直接影响后续工序的加工良率与装配精度，这套连杆定心工装正是针对这类轴套类带孔连杆件的装夹定位需求开发的专用装夹结构。从结构组成来看，整套工装采用分体式模块化设计，主体安装基座为铸铁材质的L型支撑结构，基座底部预留了标准的T型槽安装孔位，可直接适配普通铣床、钻床或者装配工作台的装夹界面，安装边界尺寸控制在320mm*180mm*260mm范围内，不会占用过多工作台操作空间，适配多数中小型机加工设备的工作台装夹行程。工装的核心定心单元采用双V型块配合弹性顶销的结构，一侧为固定V型定位块，另一侧为带复位弹簧的活动顶紧块，装入连杆工件时，活动顶块可在弹簧预紧力作用下先完成初步预定位，扳动侧面的两组杠杆式手柄后，联动的压块会同步压紧连杆的两个轴颈端面，保证连杆的中心轴线与工装定位基准完全重合，定心重复精度可控制在0.02mm以内，完全满足连杆小头孔镗削、衬套压装、平行度检测等工序的定位要求。设计过程中特意将操作手柄布置在工装的侧上方位置，操作人员站在工装正面即可完成装夹、拆卸的全部动作，无需探身或者调整站位，单工位装夹耗时可控制在8秒以内，相比传统的螺栓压板装夹方式效率提升60%以上。考虑到长期使用的磨损问题，所有与工件直接接触的V型定位面、压块接触面都设计为可更换的镶钢结构，磨损后只需更换镶件即可恢复工装精度，无需整体报废重做，大幅降低了工装的后期维护成本。整套结构没有采用复杂的液压、气动元件，纯机械联动的结构可靠性更高，在车间多粉尘、多切削液的工况下也不会出现卡滞、密封失效的问题，日常维护只需定期在铰接销轴处加注润滑脂即可，非常适合中小批量机加工车间的连杆类零件生产装夹使用，也可经过简单尺寸调整适配不同规格的偏心轴、套类零件的定心装夹需求。
