印度WAG9型重载电力机车结构设计

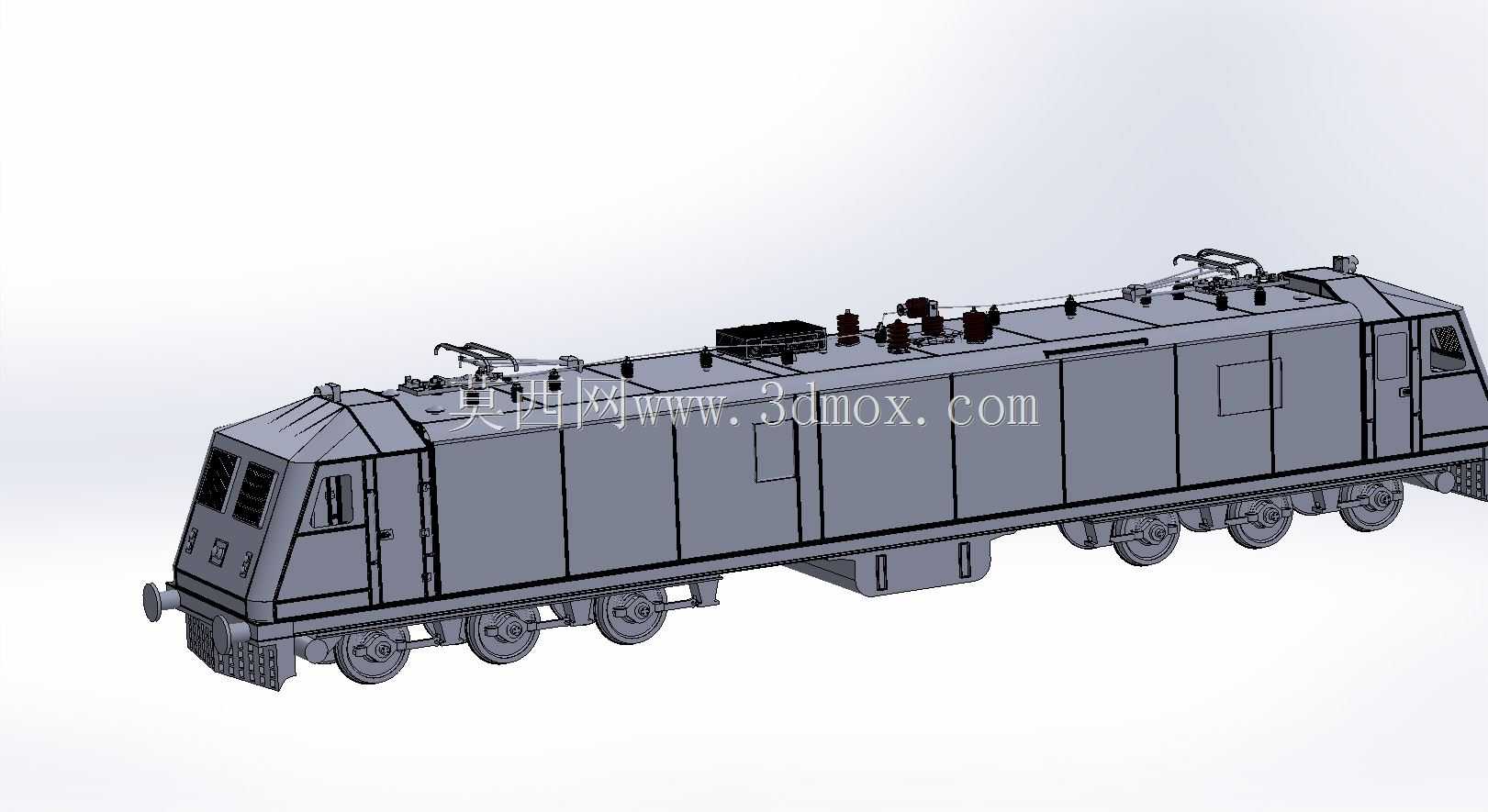

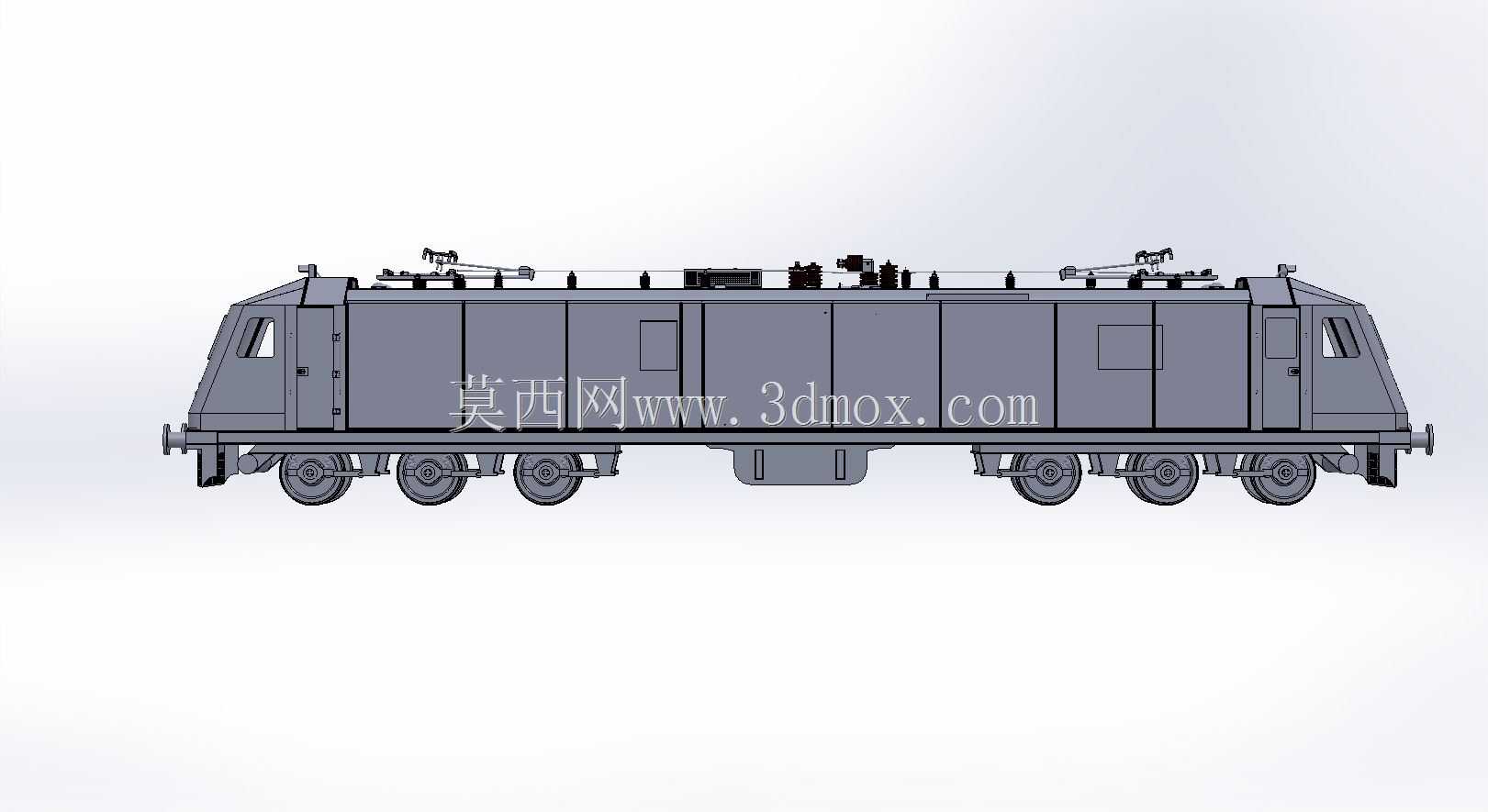

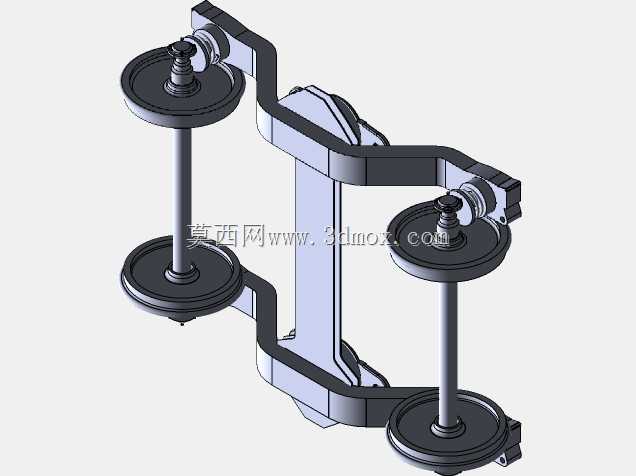

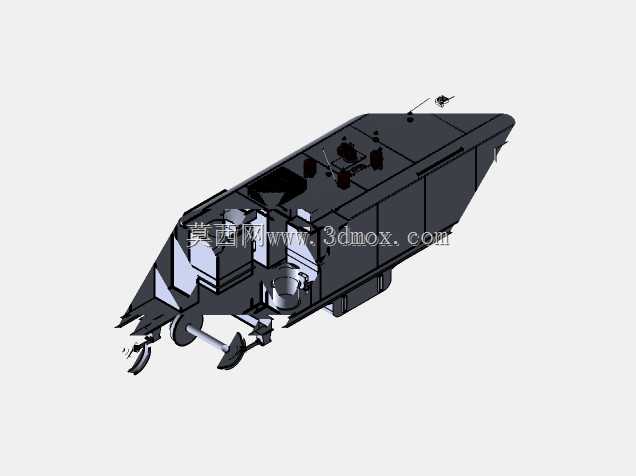

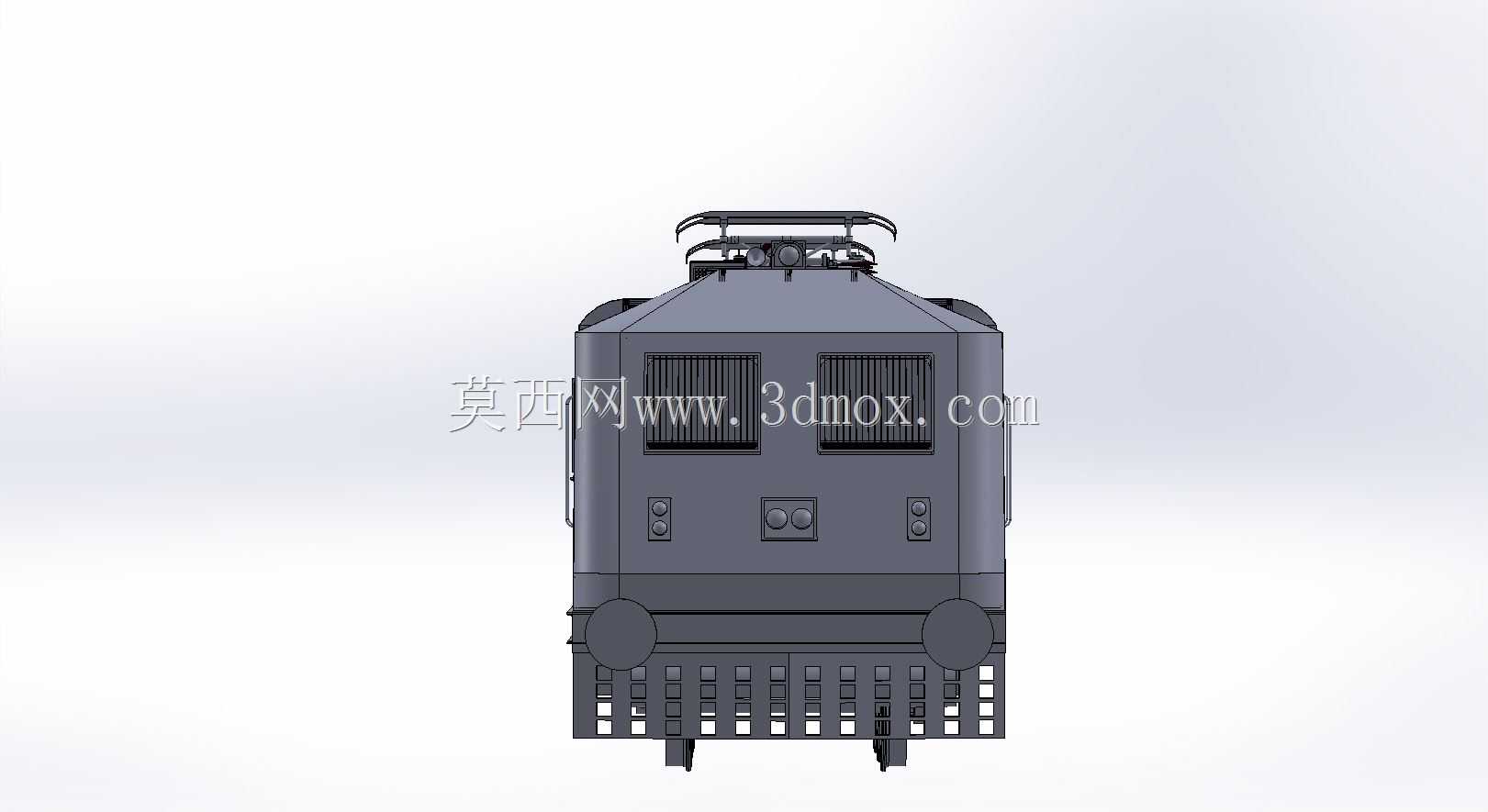

这款电力机车的三维结构设计，围绕干线重载货运的核心作业场景展开，适配大编组货运列车的长交路牵引需求，可承担干线铁路大宗货物运输的牵引任务，能在电气化铁路区段持续输出稳定牵引力，满足高负荷、长距离的货运作业要求。设计过程中优先考虑车体的承载结构合理性，整体采用整体式承载车体布局，将设备安装空间与车体承载结构做一体化整合，侧墙设置规整的设备检修舱门，既保证车体整体结构刚度，又能为车内牵引变流设备、制动系统、辅助供电单元预留充足的安装与检修空间，避免设备布局干涉走行部的运动边界。走行部采用双转向架布局，每台转向架配置三组轮对，匹配大轴重的重载牵引需求，一系、二系悬挂的安装接口在建模阶段就做了边界校核，保证转向架与车体底架的安装间隙满足曲线通过要求，轮对与转向架构架的相对运动空间预留充足，不会在小半径曲线区段发生结构干涉。车顶设备布局遵循高压回路的安全距离要求，双受电弓分别布置在车顶两端区域，中间区域预留高压绝缘子、主断路器、高压隔离开关的安装位置，所有高压设备之间的电气安全间隙在建模时就做了尺寸校验，避免不同电位设备之间的安全距离不足引发放电风险。车体两端的司机室结构采用符合人机工程的倾斜前窗设计，既保证司机的前方瞭望视野，又能优化高速运行时的空气阻力特性，司机室侧门、扶手、头灯、风挡等附属结构的安装位置都与车体主结构做了一体化适配，不会出现安装错位的问题。建模过程中对所有部件的装配关系做了全约束匹配，从车体底架的设备安装座，到转向架的轴箱、弹簧、制动单元，再到车顶的高压设备、通风百叶窗，每一处连接接口都做了尺寸对应，可直接用于机车结构教学、部件选型校核、铁路装备展示等场景，也能为同类型电力机车的改型设计提供结构参考，帮助设计人员快速梳理重载电力机车的整体布局逻辑，校核各系统的安装边界与运动干涉情况。
