教学场景用自动清洁电动白板结构设计

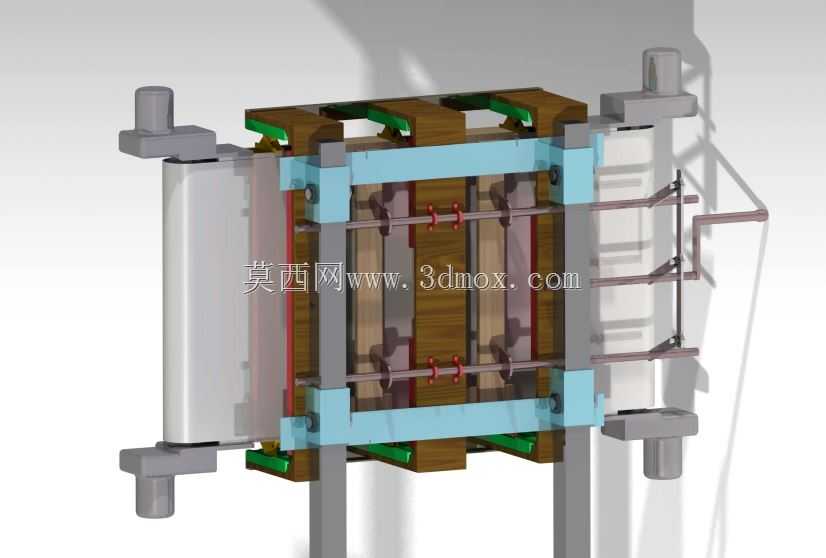

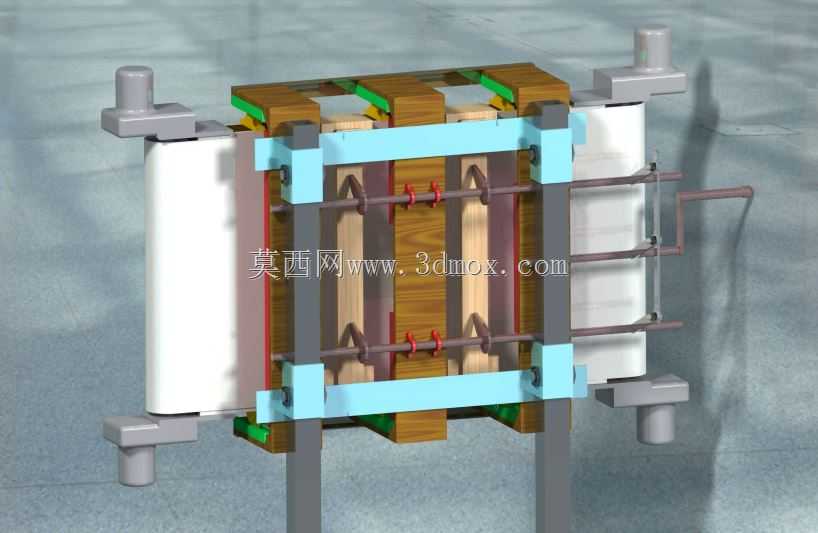

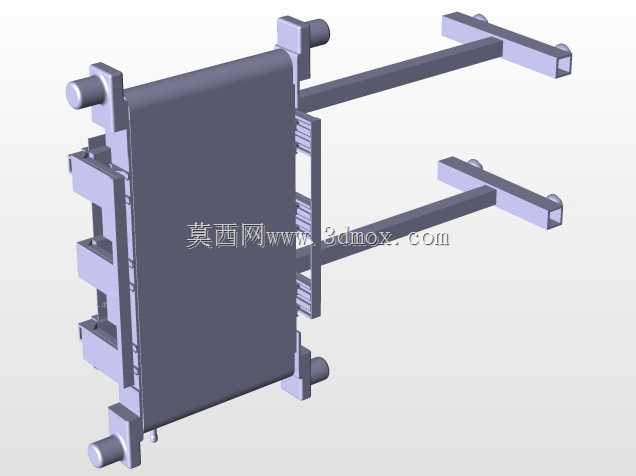

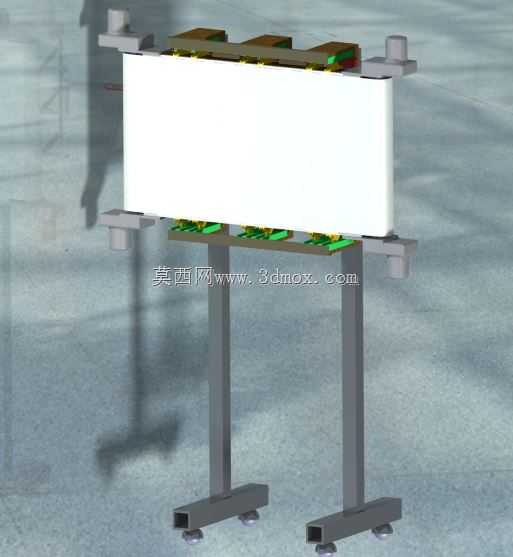

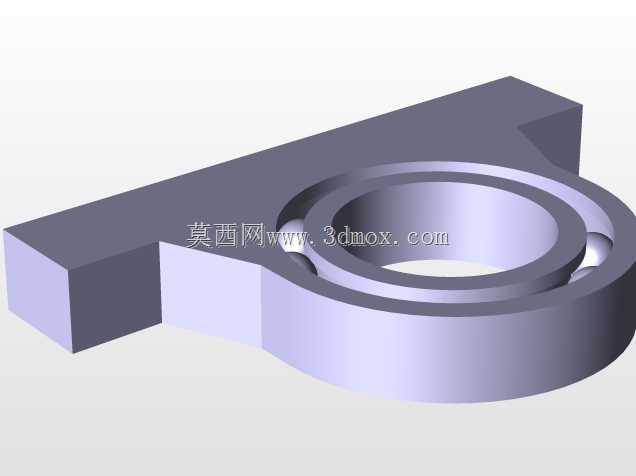

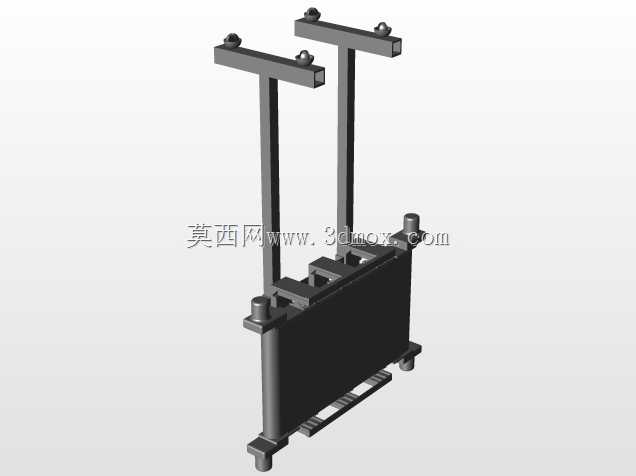

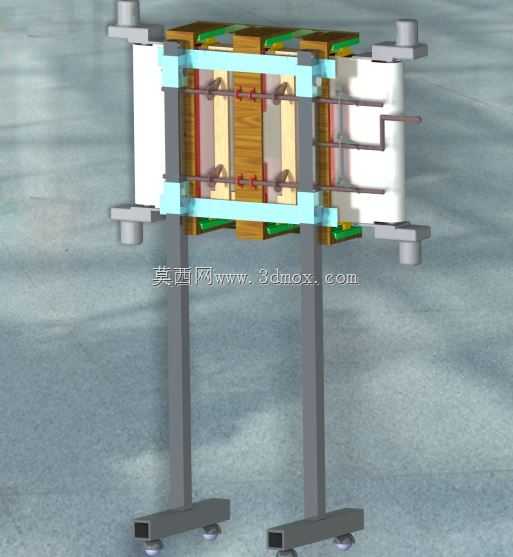

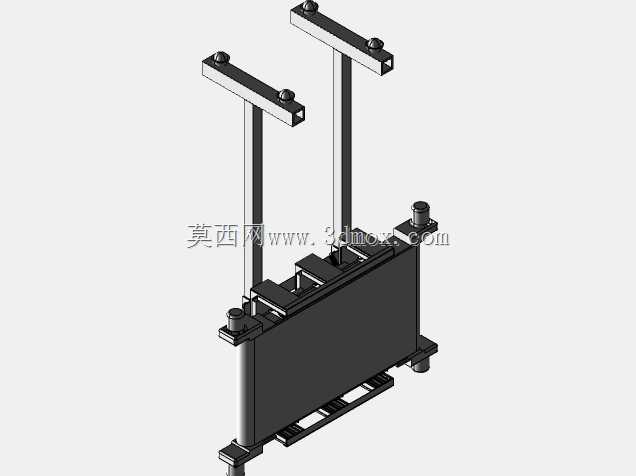

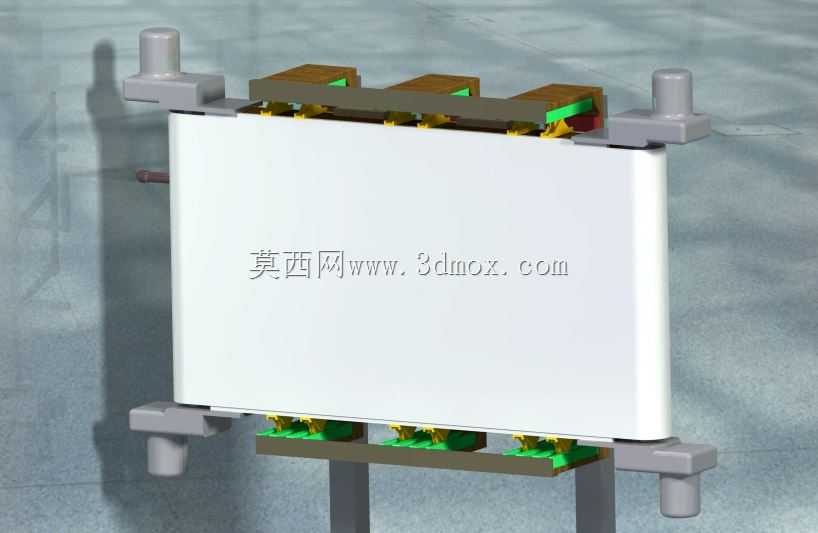

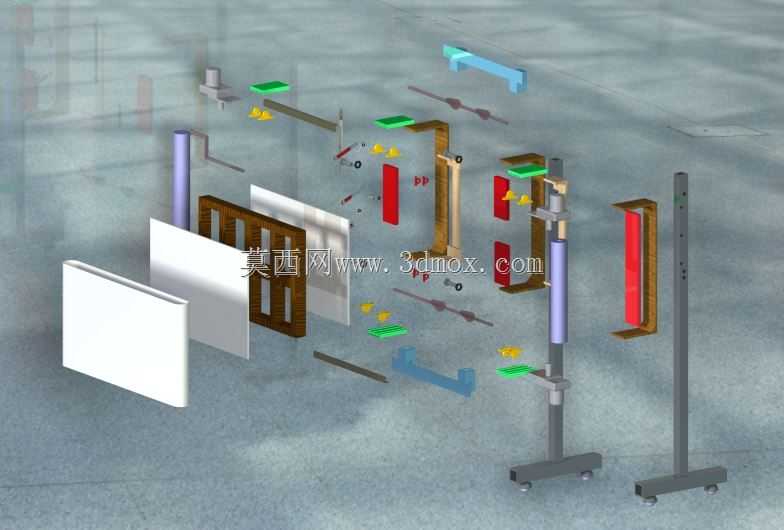

这款自动清洁电动白板主要面向常规教学场景、小型研讨会议室以及开放办公区的书写展示需求，解决传统白板手动擦拭效率低、板面残留笔迹、粉笔或白板笔粉尘散落影响室内空气质量的痛点。设备整体采用立式支撑结构，安装时可根据使用场景的空间高度调整支撑脚的固定点位，常规安装预留的侧边操作空间不小于150mm，避免侧边传动维护时出现操作干涉，板面有效书写区域的尺寸适配常规1.2m幅宽的书写需求，整体外伸厚度控制在200mm以内，不会过多占用室内通行空间。从功能实现逻辑来看，设备核心采用柔性可循环转动的板面材质，动力端通过电机驱动辊轴组带动板面匀速周转，书写后的板面转动至背面区域时，固定在背板位置的除尘组件会对板面进行同步擦拭清洁，无需人工手持板擦操作，在连续授课或多轮研讨的场景下，可始终保持正面书写区域的洁净度，避免中途擦拭打断交流节奏。设计过程中针对传统电动白板容易出现的板面跑偏、清洁不彻底问题，在传动辊组的侧边增加了自适应分离调节机构，可根据板面材质的张紧度变化自动调整辊轴的贴合压力，既避免板面长期拉扯出现变形松弛，也能保证除尘组件与板面的接触压力稳定，减少笔迹残留的概率。支撑结构采用上下对称的固定座设计，四个角位的固定柱既承担板面的支撑限位作用，也作为传动组件的防护外壳，避免日常使用过程中异物卡入传动缝隙，同时外露的固定座可直接适配常规墙面挂装或者落地支架安装两种方式，不需要额外定制转接配件。除尘机构的擦除组件采用快拆结构设计，日常维护时不需要拆解整体框架，即可直接从侧边抽出清洁组件进行更换或清理，降低后期运维的操作难度。板面周转的转速设置为低速档位，转动过程无明显抖动，书写时不会因为板面传动出现笔迹偏移的问题，整体传动结构的噪音控制在室内使用的可接受范围内，不会干扰正常的授课或会议交流。
