内燃机活塞原理演示用3D打印模具

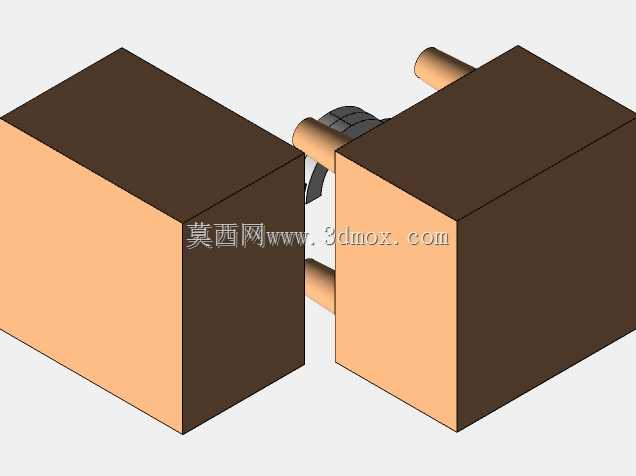

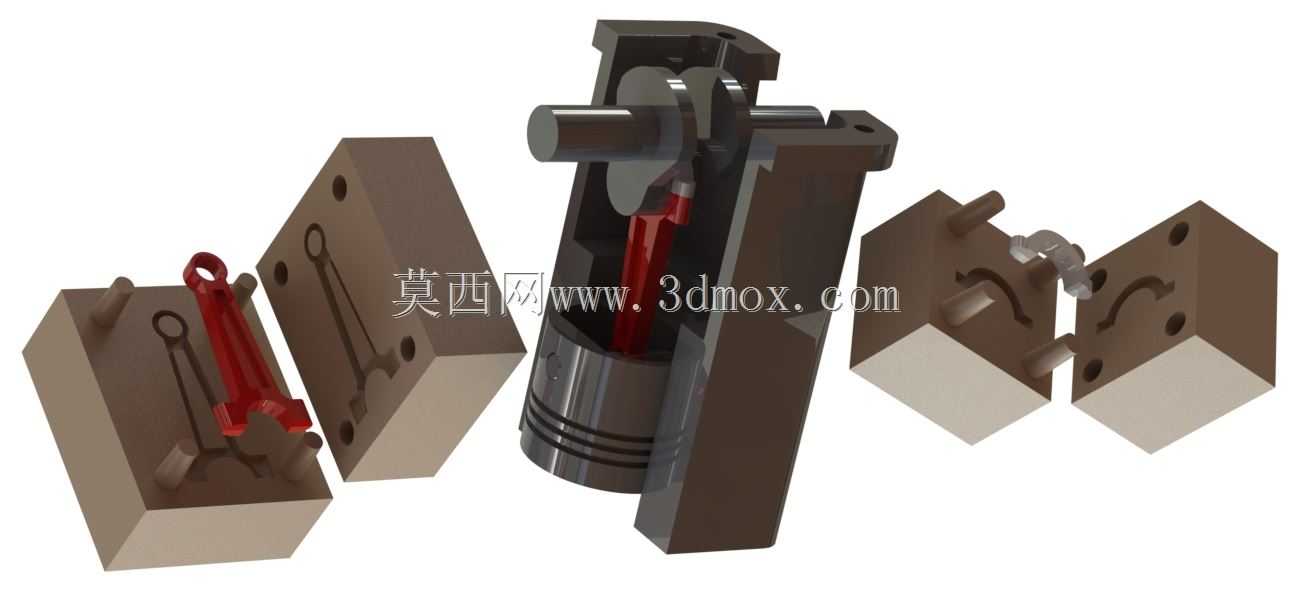

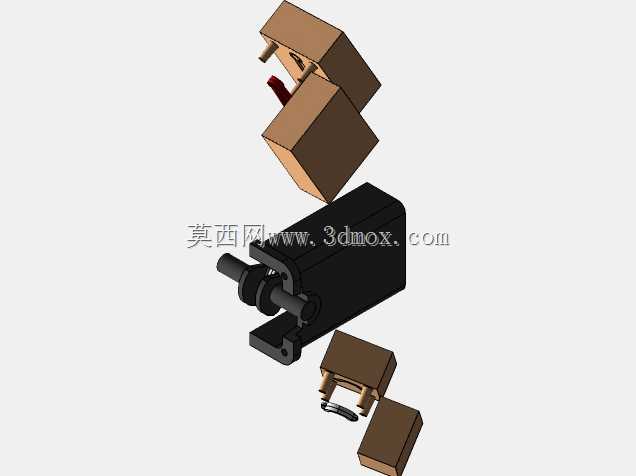

这套模具的核心应用场景面向职业院校、工科专业的内燃机原理教学环节，解决传统教学中实体发动机拆解成本高、内部运动过程无法直观展示的痛点，所有模仁、型腔部件都适配桌面级FDM3D打印机的成型尺寸，无需额外拆分打印，打印完成后去除支撑即可完成装配，不需要额外的紧固件或者粘接工序。从功能特性来看，模具成型出的演示件可以完整复现内燃机曲柄连杆机构的运动逻辑，活塞在缸套内的往复直线运动通过连杆转化为曲轴的旋转运动，配合半剖式的缸体结构，观察者可以直接看到活塞环的密封结构、连杆小头与活塞销的配合间隙、曲轴配重块的动平衡设计细节，不需要额外的剖切加工就能展示内部装配关系。设计思路上优先考虑教学场景的耐用性与易装配性，分型面设置在连杆运动轨迹的最大轮廓处，避免脱模时拉伤成型件的连杆薄壁结构，浇口位置设计在演示件的非外观面，也就是缸体底部的安装基准位置，去除浇口后不会影响活塞运动的展示效果；模具的导柱导套采用一体化打印的间隙配合设计，合模时不需要额外定位就能保证型腔对齐，模架部分做了加厚处理，反复开合模演示也不会出现开裂变形。安装边界方面，整套模具合模后的整体尺寸适配常规220mm行程的小型台钳装夹，不需要专用的模架固定工装，教学演示时直接装夹在台钳上就能完成手动注塑或者浇注低熔点合金的操作，成型出的演示件整体尺寸控制在150mm以内，可以直接放在教案台或者实验桌上供学生传阅观察，不需要占用太大的展示空间。成型后的演示件还可以配合小型手动驱动装置，手动转动曲轴就能完整演示进气、压缩、做功、排气四个冲程中活塞的位置变化，相比平面的原理图或者动画演示，实体模型的触感和直观运动过程能让学生更快理解曲柄连杆机构的运动转换逻辑，也能让学生直观看到活塞销、连杆、曲轴三者的配合公差设计要点，对于刚接触机械结构、内燃机原理的学生来说，能快速建立起实体结构和理论知识的对应关系，避免纯理论教学带来的认知偏差。
