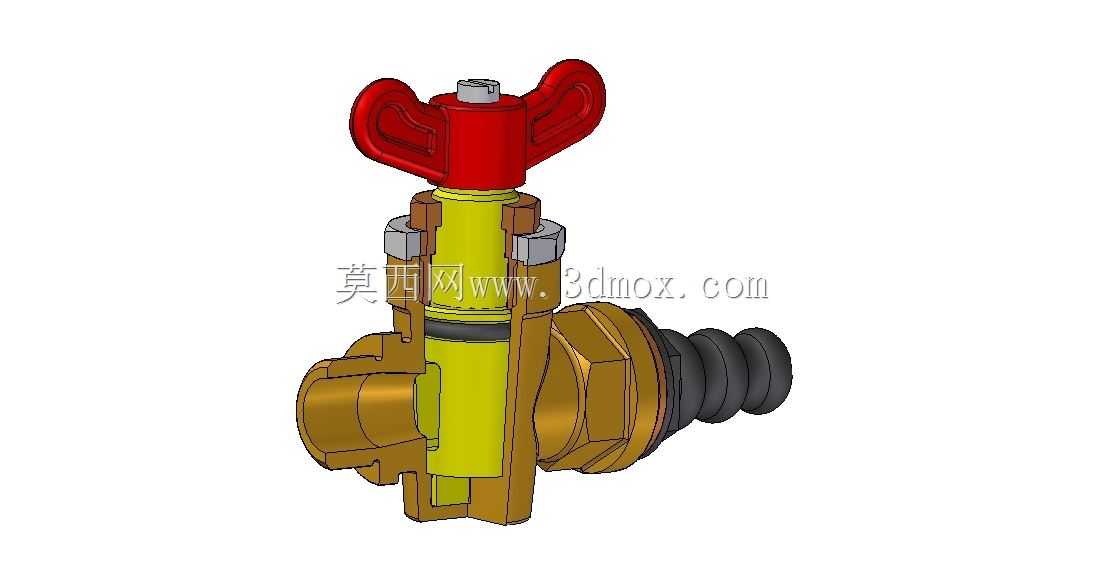

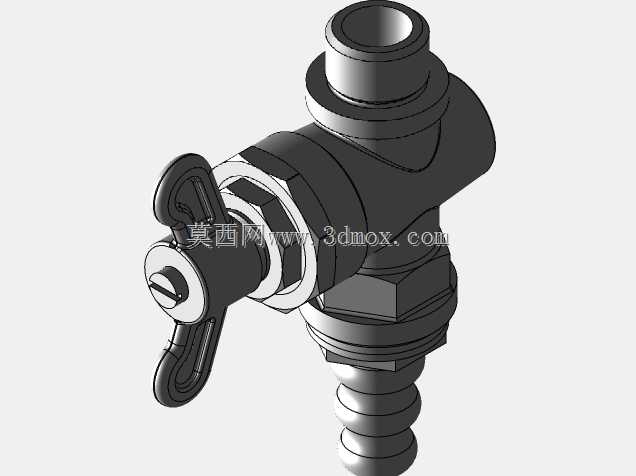

带蝶形手柄黄铜材质角式旋塞阀结构

这款角式旋塞阀的建模过程，首先要考虑民用燃气管路、小型低压流体输送支路的实际安装工况，这类场景下阀门往往需要布置在管路转角位置，同时要兼顾日常开关操作的便捷性，不能出现操作手柄被周边管路、柜体遮挡的情况。从功能特性来看，旋塞阀依靠带通孔的塞体绕阀杆轴线旋转实现启闭，相比球阀它的流道更平直，全开状态下介质流动阻力更小，适合燃气、低压清水这类对压降敏感的输送场景，而且塞体和阀体密封面的接触面积大，低压工况下的密封可靠性更有优势，不会出现轻微内漏的隐患。设计思路上，首先确定角式90度的进出流道角度，适配管路转角的安装需求，避免额外增加弯头配件带来的泄漏点与成本；阀体采用黄铜材质建模，一方面还原实际产品的材质特性，黄铜的切削加工性好，批量生产时加工效率高，同时抗锈蚀能力能满足民用厨卫、燃气入户场景的长期使用需求，不会因为潮湿环境出现阀体锈死无法操作的问题。顶部的蝶形手柄采用红色工程塑料材质，实际使用中辨识度高，不需要额外配备扳手，徒手就能完成开关操作，手柄的旋转角度限位做了隐含设计，旋转90度即可完成全开到全关的行程，操作时能清晰感知到位反馈，不会出现开关过位损坏密封面的问题。外形尺寸方面，进出端采用外螺纹连接结构，螺纹规格适配常规民用4分、6分的管路标准，安装时不需要特殊工装，生料带配合管钳就能完成可靠连接；阀体的轴向总长度控制在常规角阀的安装边界内，安装后突出墙面的距离不会超过常规橱柜、燃气表箱的预留间隙，不会出现安装后柜门无法闭合的问题。塞体与阀体的配合间隙在建模时做了合理预留，实际生产中这个间隙用来填充密封脂，既保证塞体旋转的顺畅度，又能进一步提升密封性能，避免长期使用后塞体卡涩。尾部的黑色防护帽结构，建模时还原了实际产品的防尘作用，在阀门未接入管路时可以保护端部螺纹不受磕碰、避免杂物进入阀腔造成密封面划伤，安装时直接取下即可，不需要额外拆解阀体。整个建模过程严格遵循实际产品的装配关系，所有零件的配合公差都按照民用低压阀门的行业标准设置，不管是用来做管路系统的装配模拟，还是做产品结构的优化参考，都能直接复用相关尺寸参数，不需要额外做大量的尺寸修正，能有效缩短同类型阀门产品的开发周期，也能给管路布局设计提供准确的占位参考，避免设计阶段出现阀门安装空间不足、操作空间预留不够的问题。
