高精度滚珠丝杠传动组件结构设计

在数控加工中心、精密自动化装配线、线性模组滑台、半导体晶圆搬运设备这类对直线进给精度有严苛要求的场景里，滚珠丝杠是核心的传动执行部件，它能将伺服电机输出的旋转运动高效转化为平稳的直线往复运动，相比传统滑动丝杠，传动效率可提升至九成以上，进给过程的摩擦阻力大幅降低，长时间运行下的温升控制表现更优，能有效减少设备的动力损耗与热变形误差。

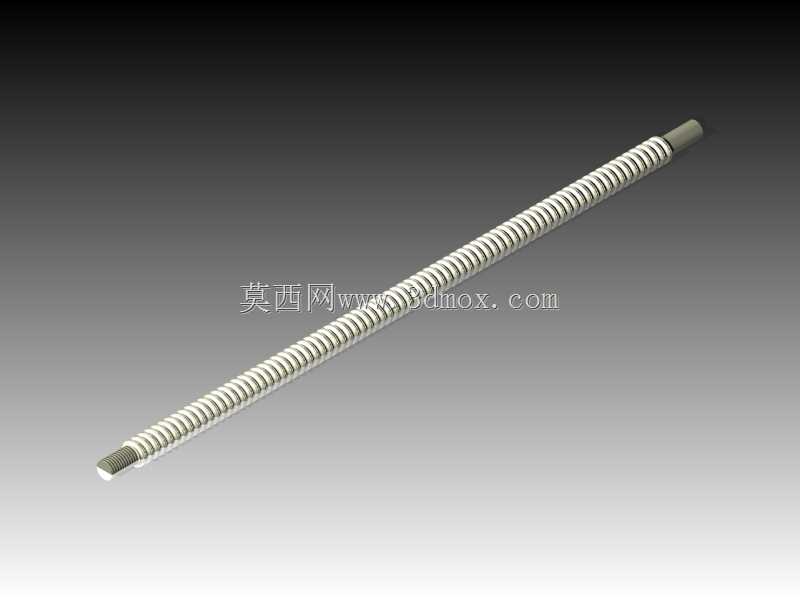

这款滚珠丝杠在设计阶段优先考虑了安装适配性，两端预留的轴颈结构分别匹配支撑端固定轴承座与螺母座的安装基准，轴端的扁位与键槽结构可直接与联轴器、同步带轮等传动连接件配合，无需额外做二次加工适配，能缩短设备组装时的零件适配周期。丝杠主体的滚道型面采用哥德式圆弧截面设计，钢珠在滚道内的接触角保持稳定，承受轴向载荷时的接触应力分布均匀，既可以承受单方向的额定轴向推力，也能在频繁正反转的进给工况下保持传动间隙稳定，不会出现反向进给的空程误差。

从安装边界来看，这款丝杠的有效行程段滚道全程做了等导程精度管控，螺母法兰端的安装孔位采用圆周均布设计，可直接与设备的移动滑台端面锁附，螺母自带的循环返向器结构做了低噪音优化，钢珠在循环回路内的运行路径顺滑无卡滞点，高速进给时不会出现钢珠碰撞异响。日常设备维护时，可通过螺母端的注油孔直接加注润滑脂，无需拆解丝杠副就能完成润滑保养，适配设备长期连续运行的工况需求。在3C检测设备的精密位移平台、木工雕刻机的Z轴进给机构、医疗检测设备的样本推送机构中，这类滚珠丝杠都能稳定满足微米级的进给定位要求，设计建模时还原了滚道的螺旋升角、钢珠排布间隙、返向器的安装位置等细节，可直接用于设备的虚拟装配干涉检查、运动仿真验证，也能作为选型时的结构参考，核对安装尺寸、载荷匹配度时无需额外测绘实物，能提升结构设计阶段的工作效率。
