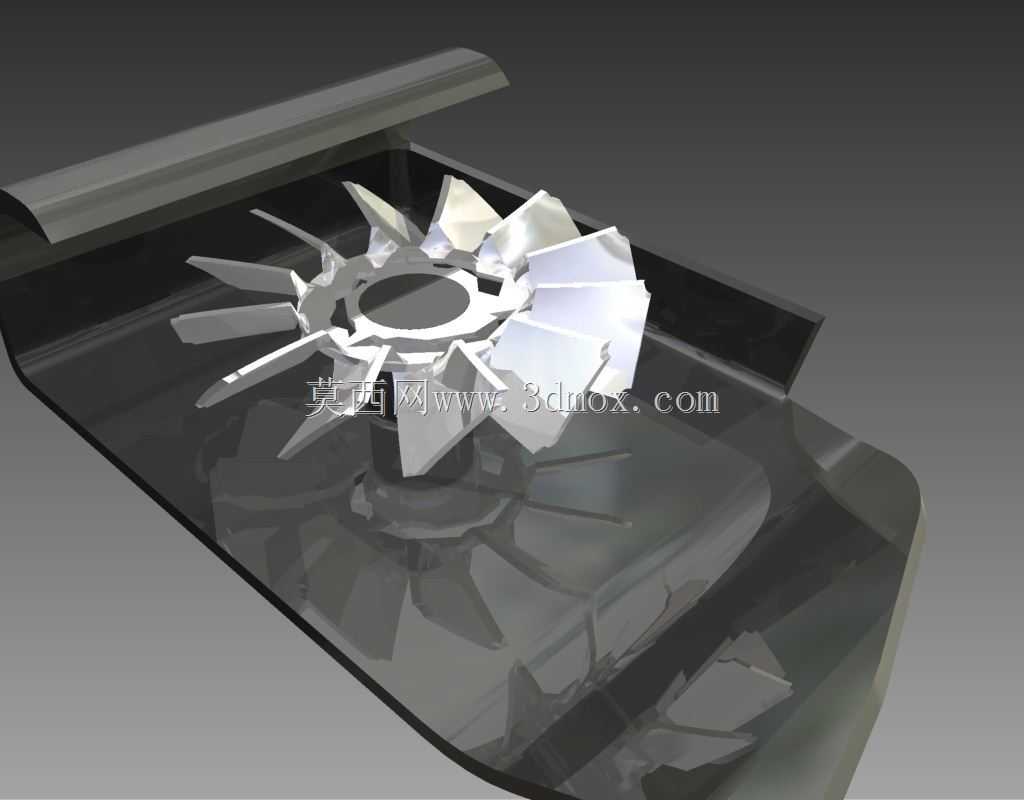

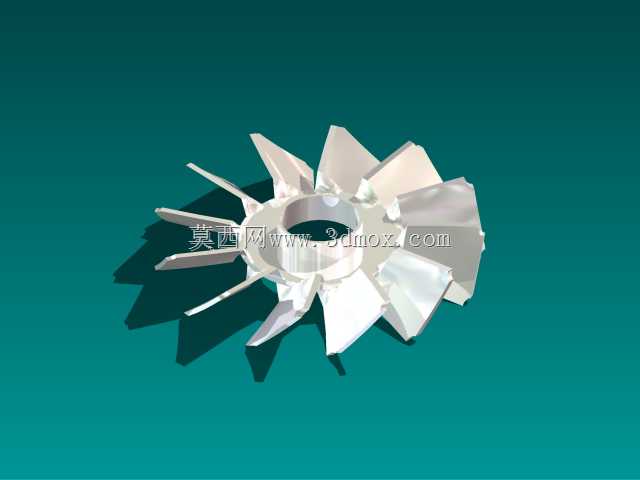

削木机专用多叶片离心式散热风轮结构

　　该风轮是配套木工削木设备的核心气流驱动部件，主要应用于小型移动式削木机、固定式木材粉碎削片设备的动力单元散热工位，也可适配同功率段的木工刨床、碎枝机等需要定向气流输送或散热的设备场景。在实际削木作业工况中，设备动力源持续高负载运行会产生大量积热，同时木屑切削过程中产生的细碎粉尘容易附着在动力壳体表面堵塞散热缝隙，该风轮通过高速旋转产生定向高压气流，一方面带走动力单元壳体、传动轴承座位置的累积热量，将工作温度控制在部件允许的阈值范围内，避免高温导致的润滑脂失效、密封件老化问题；另一方面可形成局部正压区域，减少切削产生的木屑粉尘向动力舱内部的侵入量，降低粉尘磨损传动部件的概率。

　　从功能特性来看，该风轮采用多叶片不等距布局设计，相比等距叶片结构，能有效打散旋转过程中产生的周期性气流共振，降低设备运行时的风噪水平，同时提升气流输出的均匀度，避免局部风量不足导致的散热死角。叶片采用前倾式曲面构型，在相同转速下可获得更高的风压输出，适配削木机作业时粉尘浓度高、散热风道容易被碎屑部分堵塞的恶劣工况，即使风道通流面积因木屑附着减少20%，仍能维持足够的气流流量满足散热需求。轮毂位置设计有同轴定位止口与键槽安装位，可直接与动力输出轴配合，通过轴端挡圈完成轴向固定，安装过程无需额外定制转接法兰，适配市面主流的小型削木机动力输出轴尺寸规格。

　　设计过程中优先考虑了木工工况的抗冲击需求，叶片根部与轮毂连接位置做了大圆弧过渡强化处理，避免高速旋转时被吸入风道的硬质木屑颗粒击打导致叶片断裂，同时整体做了动平衡校准，在额定工作转速下运行时的剩余不平衡量控制在G6.3等级以内，不会给动力输出轴带来额外的偏载振动，延长轴承的使用寿命。外形尺寸方面，风轮的最大旋转外径适配削木机动力舱的内部安装空间，叶片外缘与风道内壁的间隙控制在3-5mm区间，既避免旋转过程中叶片与壳体发生刮蹭，又能减少间隙处的气流回流损失，提升风能利用效率。轮毂的轴向安装长度匹配标准输出轴的配合长度，安装后不会出现轴向窜动的问题，定位止口的同轴度公差控制在0.05mm以内，保证风轮旋转时的圆跳动量处于合理范围。

　　在实际选型适配时，需要注意安装边界的匹配性：首先要确认动力输出轴的直径与键槽尺寸和轮毂的安装位一致，其次要核对风轮的旋转方向与设备要求的气流输出方向匹配，避免反向安装导致气流方向相反无法起到散热作用；另外安装时要保证风轮端面与动力壳体的预留间隙足够，避免运行过程中受热膨胀后与壳体发生摩擦。该风轮的叶片曲面经过流体仿真优化，气流沿叶片表面流动时的分离损失较小，相比同尺寸的直板叶片风轮，相同转速下风量提升约15%，同时功耗降低约8%，不会给动力单元带来额外的负载负担。针对木工场景的粉尘特性，叶片表面设计为光滑过渡曲面，不容易附着木屑粉尘，日常维护时仅需用压缩空气吹扫即可清理表面附着的杂物，无需拆解进行复杂清洁作业。
