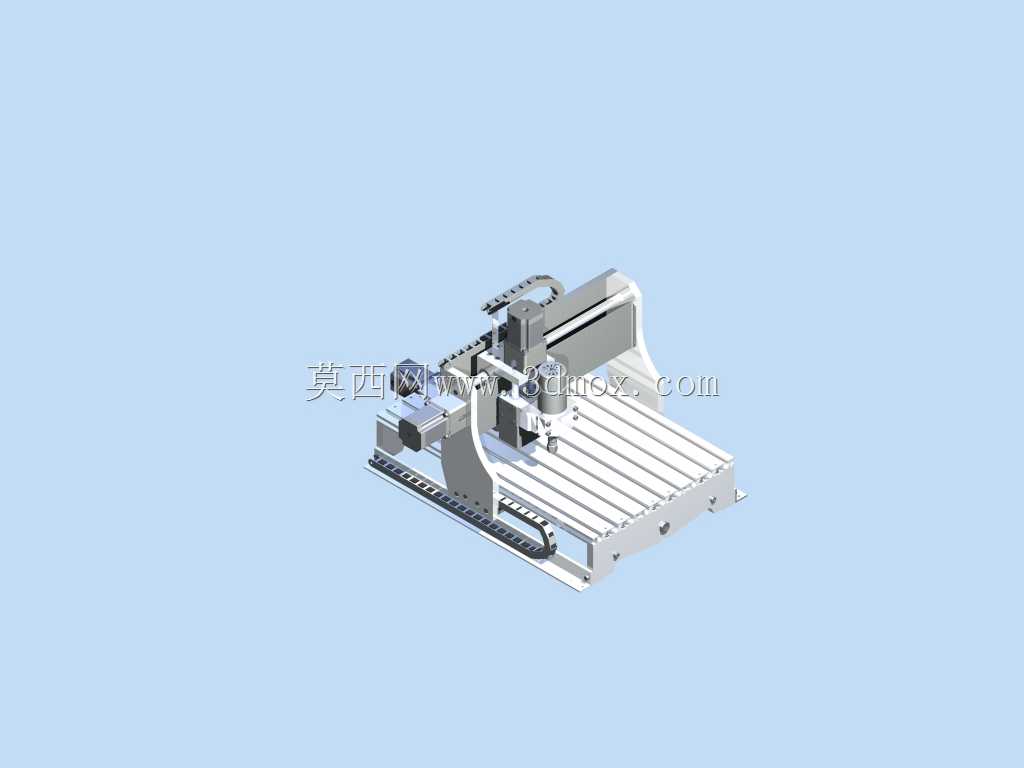

桌面级铝构三轴数控加工设备结构

　　这款三轴数控加工结构的设计，最初瞄准的是小批量非标零件加工、教学实训、个人创客工坊这类对设备占地要求严苛、加工载荷以轻切削为主的场景，区别于工业级重型机床的厚重铸铁床身，整体承载框架采用铝合金构件搭建，在保证结构刚性满足轻量加工需求的前提下，大幅压缩了设备整体自重，也降低了机架加工的工艺难度，普通机加工门店即可完成大部分结构件的生产，不需要大型铸造、时效处理的配套产能。从实际加工适配场景来看，这类结构可覆盖亚克力、软铝、PVC、密度板等易切削材料的平面铣削、钻孔、简单轮廓雕刻作业，常见的应用场景包括小型广告标识制作、电子治具的绝缘件加工、学生数控实训操作、创客群体的创意零件打样，加工过程中切削力较小，

　　不会对铝型材拼接的机架造成持续性的形变累积。设计思路上，三个直线运动轴的布局采用了移动龙门式结构，加工台面固定在设备底座上，X轴带动龙门整体做横向移动，Y轴滑台搭载在龙门横梁上做纵向移动，Z轴主轴安装板沿Y轴滑台的竖直导轨做上下进给，这种布局的优势在于固定工作台的承载能力不受运动部件行程影响，待加工工件装夹在台面上不会随轴系运动产生额外的动态负载，相比动台面结构，同等行程下设备的整体占地尺寸更小。传动系统的选型上，三个轴均采用了滚珠丝杠搭配线性导轨的组合，丝杠两端做固定支撑安装，抵消高速进给时的丝杠挠曲变形，导轨选用低阻预压型滑块，既保证空行程移动的顺畅度，也能在切削进给时提供足够的导向刚性，避免切削颤纹；拖链采用内置走线布局，

　　所有动力线、信号线都收纳在拖链内部，随轴系移动时不会出现线缆剐蹭、拉扯的问题，也减少了加工碎屑对线缆的磨损。安装边界方面，这类桌面型结构的底座预留了标准T型槽安装位，可直接固定在标准钳工工作台面上，不需要额外做混凝土地基，设备四周预留的维护空间仅需单侧留出300mm的检修通道即可，整体占地尺寸可适配常规1.2m宽度的工作台摆放，Z轴的行程设计充分考虑了小型零件的加工高度需求，主轴安装位兼容常见的风冷高速电主轴，可根据加工材质的不同更换对应功率的主轴单元，不需要对安装板做二次改造。床身的铝型材拼接处均设计了定位销孔，组装时依靠定位销保证各轴系的垂直度、平行度公差，不需要组装人员反复打表调校，降低了设备的组装门槛；

　　台面采用硬质阳极氧化处理，耐磨性能优于普通铝板，长期装夹工件也不会出现表面磕碰凹陷影响装夹精度的问题。从结构受力角度分析，龙门横梁的截面做了加强筋设计，在Y轴滑台移动到横梁最远端时，横梁的下挠变形量控制在轻切削允许的公差范围内，不会因为悬臂负载导致加工尺寸出现超差；各轴的限位开关安装位都做了一体化设计，硬限位块采用聚氨酯缓冲材质，即使软限位触发失效，硬限位也能吸收运动部件的冲击动能，避免轴系超程撞坏传动构件。日常使用中，导轨和丝杠的润滑注油嘴都布置在设备易操作的外侧，不需要拆解外罩即可完成定期润滑维护，废屑收集可直接在工作台面下加装抽拉式集屑盘，清理加工碎屑时不需要挪动设备整体，适配小型加工场景下的日常运维需求。
