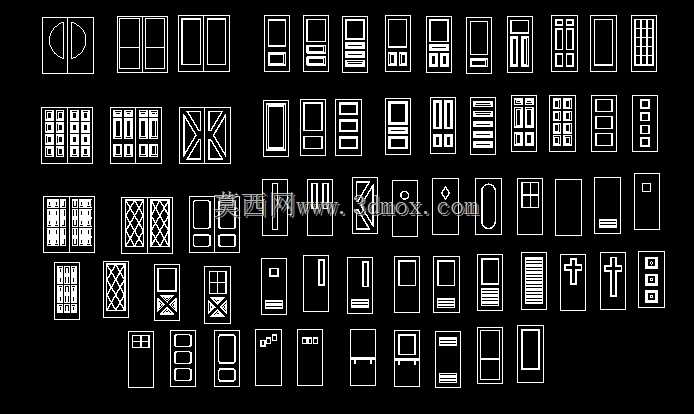

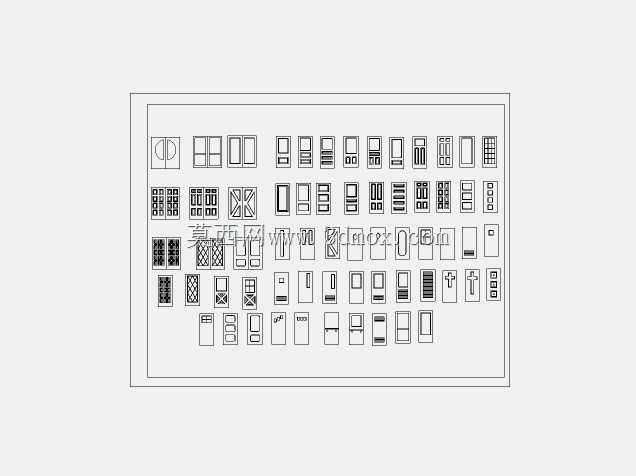

建筑制图常用各类门平面符号素材集合

这套门平面符号素材覆盖了建筑施工图绘制中绝大多数常用门型的平面表达样式，从最基础的单扇平开门、双扇对开门，到带固定亮子的门、推拉门、折叠门、格栅门、带观察窗的门、十字造型装饰门、带百叶的通风门，再到不同分格样式的门型，全部采用建筑制图标准的线宽表达逻辑绘制，完全匹配国内建筑制图规范的图例要求。在实际的建筑施工图绘制、室内装修平面布局图绘制、消防疏散图绘制场景中，设计人员不需要从零开始绘制每一种门的平面表达，直接调用对应符号即可快速完成平面布局的门位标注，大幅提升绘图效率，同时保证全图图例的统一性，避免不同设计人员绘制的门符号样式不统一导致的读图歧义。从设计思路来看，所有符号都严格遵循建筑平面图的投影规则，以俯视视角的轮廓表达门的开启方向、门扇分格、固定部分与活动部分的区分，比如平开门的弧线表达门扇开启轨迹，推拉门的错位线表达门扇的滑动方向，格栅门的细密线条表达通透属性，百叶门的横向线条表达通风构造，带十字标识的门则对应特殊功能的门型，不同的外框比例对应不同宽度规格的门，适配常规住宅、公共建筑中常见的700mm、800mm、900mm、1000mm、1200mm、1500mm等不同门洞宽度的比例关系，调用时只需要按照实际门洞尺寸做等比例缩放即可，不需要调整内部线条的相对位置，不会出现比例失真的问题。在安装边界的表达上，所有符号的外轮廓都严格对齐门洞的墙体边线，调用时可以直接贴合墙线放置，不需要额外修剪轮廓，适配不同厚度墙体的绘图需求，不管是100mm厚的轻质隔墙还是240mm厚的承重墙，都可以通过调整符号的插入点快速匹配安装位置。对于三维建模从业者来说，这套符号也可以作为平面方案阶段快速排布门位的参考，在做建筑平面方案推敲、室内布局方案演示时，直接调用符号可以快速搭建平面布局框架，不需要提前制作精细的门模型，等方案确定后再对应符号的门型替换成精细三维模型即可，能够大幅压缩方案阶段的建模时间，同时保证平面表达的专业性，避免非标准图例导致的方案沟通误解。不同样式的门符号也对应了不同使用场景的门型选型，比如带格栅的门多用于阳台、厨房等需要通透采光的位置，带百叶的门多用于卫生间、设备间等需要通风的位置，带观察窗的门多用于办公室、病房等需要观察室内情况的场所，双扇对开门多用于会议室、入户大堂等大宽度通行的洞口，折叠门多用于需要完全开启洞口的空间分隔位置，在绘图时可以根据空间功能直接匹配对应符号，不需要额外做图例说明，符合工程制图的通用读图习惯。
