多扇联动折叠平开铝合金窗结构设计

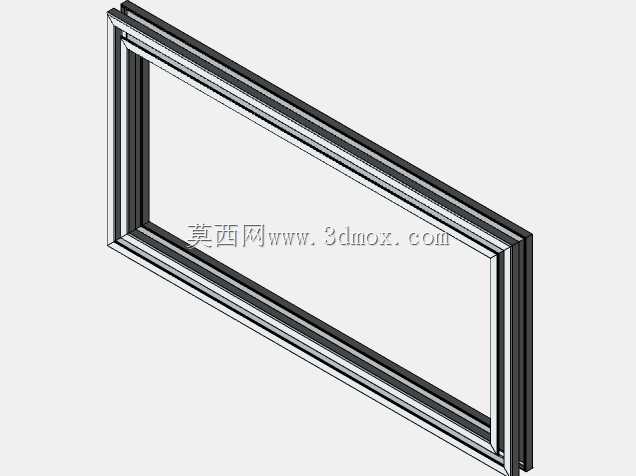

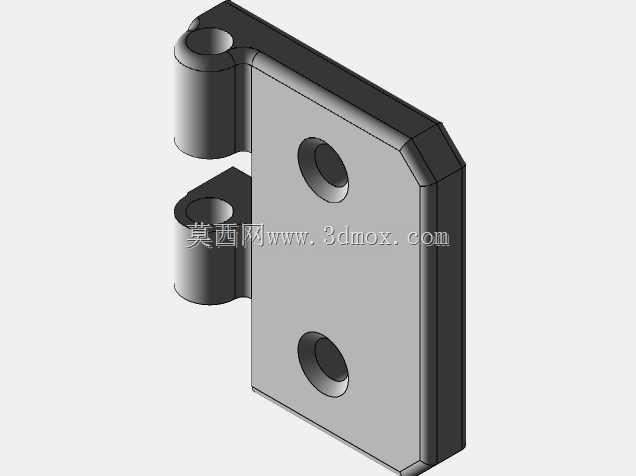

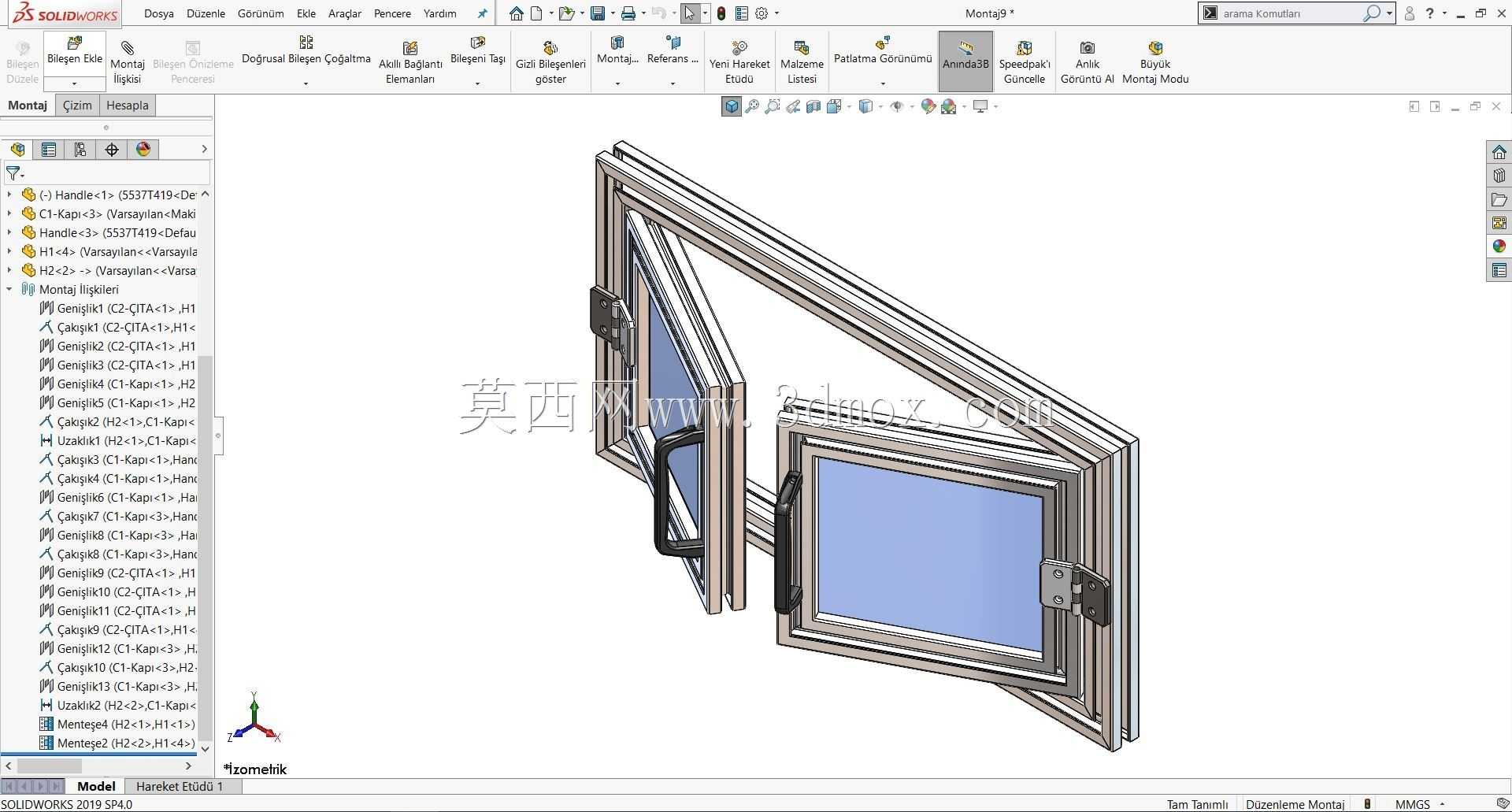

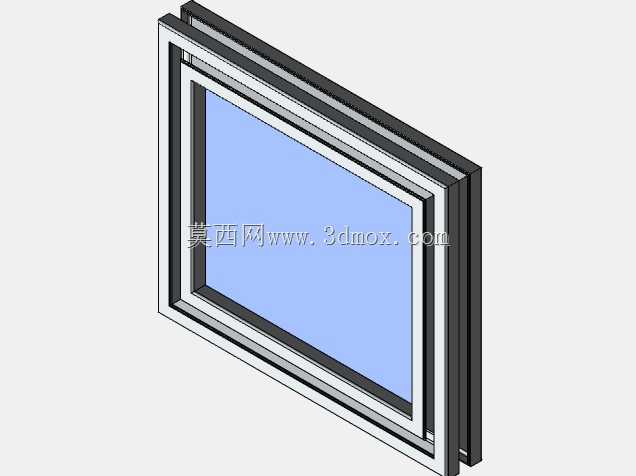

这款多扇组合式开窗结构，主要适配民用住宅阳台、商业建筑临街隔断、阳光房立面等需要兼顾大通风量与空间利用率的场景，区别于常规推拉窗只能开启半幅通风面的局限，该结构通过多组合页的铰接配合，可实现多扇窗扇同步折叠开启，完全开启状态下能释放接近整幅窗框的通风开口，同时窗扇折叠后收拢在窗框侧边，不会像外开窗那样占用室外空间、避免高层坠物风险，也不会像内开窗那样挤占室内台面使用空间。从结构设计逻辑来看，整个窗体采用等截面铝合金型材作为窗框与窗扇的主受力框架，型材内腔预留了五金件安装槽位，无需现场额外打孔即可完成合页、执手、锁点的定位装配，相邻窗扇之间采用隐藏式合页连接，合页的转轴位置经过受力校核，确保窗扇转动过程中不会出现型材干涉，每扇窗扇的玻璃安装槽预留了密封胶条嵌装位，关闭状态下胶条受压形成连续密封面，可阻隔室外雨水渗入与空气对流，满足常规建筑外窗的气密水密要求。安装边界方面，窗框的外轮廓尺寸适配常规建筑预留的窗洞模数，安装时仅需将窗框嵌入窗洞后通过膨胀螺栓固定在墙体结构上，窗扇与窗框的配合间隙控制在合理范围，既保证转动顺畅不会出现卡滞，也不会因间隙过大导致密封失效。功能特性上，每扇可开启窗扇都配置了独立的多点锁执手，既可以单独开启单扇窗实现小风量通风，也可以解锁所有锁点后将整组窗扇完全折叠收拢，实现大面积通风与视野通透的需求，合页的承重参数匹配对应厚度的中空玻璃重量，长期反复启闭不会出现窗扇下沉、转动卡涩的问题。设计过程中针对窗扇转动轨迹做了完整的运动仿真验证，确认每扇窗在0到90度开启角度范围内，相邻窗扇、窗扇与窗框之间都不会发生碰撞干涉，合页的安装位置避开了型材的受力薄弱区，确保连接强度满足长期使用的耐久性要求，窗框的排水槽设置在型材室外侧的最低位置，可将渗入框内的雨水及时排出，避免积水浸泡型材内腔导致五金件锈蚀。
