立式多层热风循环工业烘干设备结构

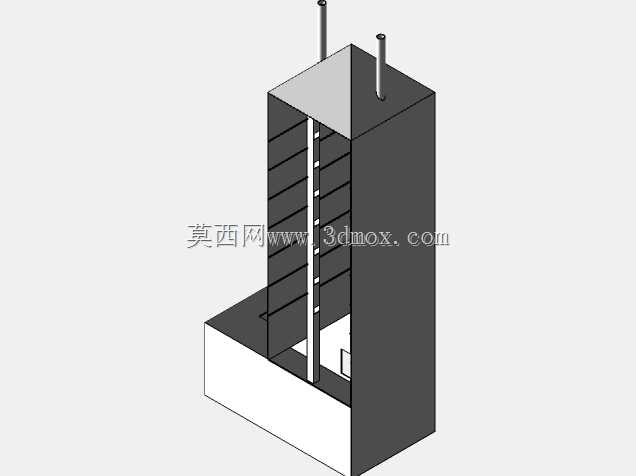

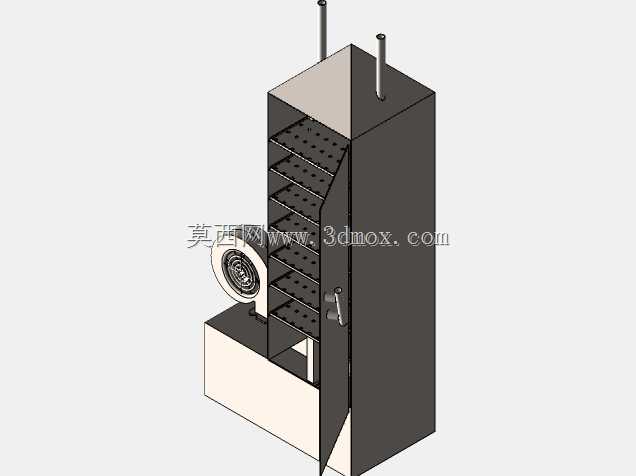

该立式烘干设备主要面向中小型加工生产场景，适配农副产品初加工、小型五金件除水干燥、塑胶件定型后去湿等多类作业需求，可独立布置于生产车间边角区域，无需额外搭建复杂安装基础，设备底部预留100mm的找平调节空间，可适配存在轻微坡度的水泥地面安装场景。设备整体采用立式窄体布局，宽度控制在800mm区间，深度为650mm，总高度2100mm，相较于卧式烘干设备可节省近60%的地面占用面积，适合厂房面积紧张的小型加工场所使用。

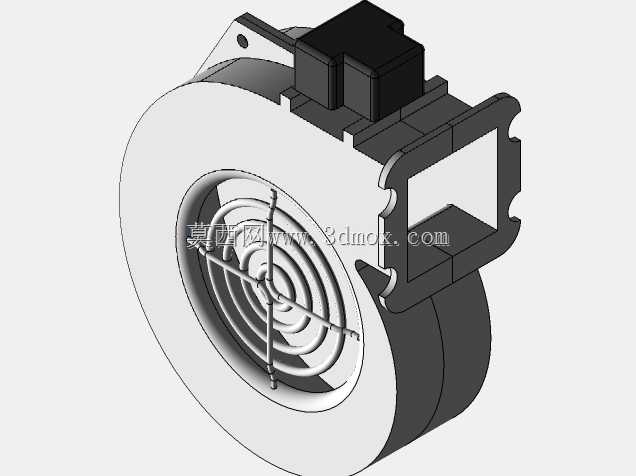

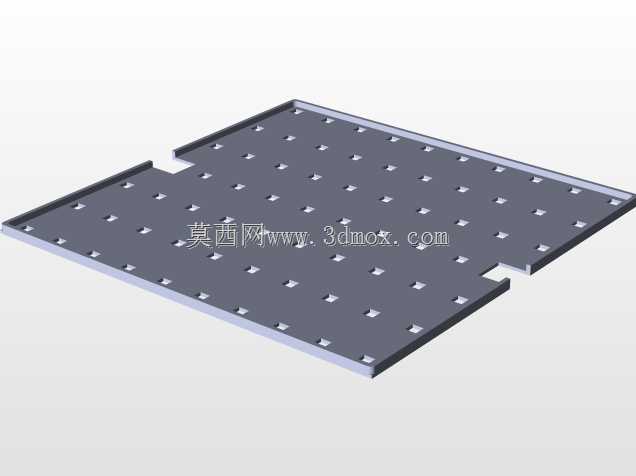

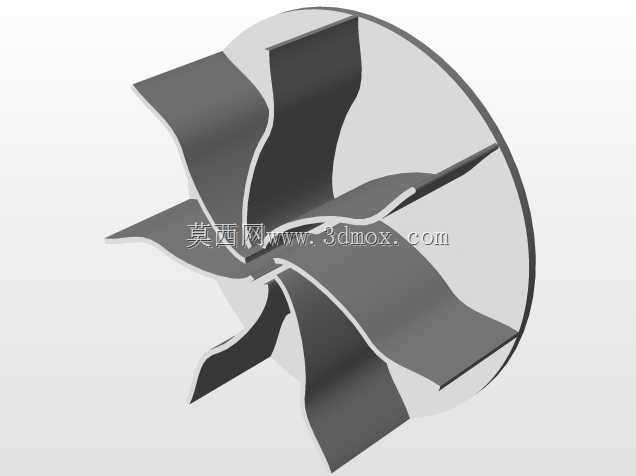

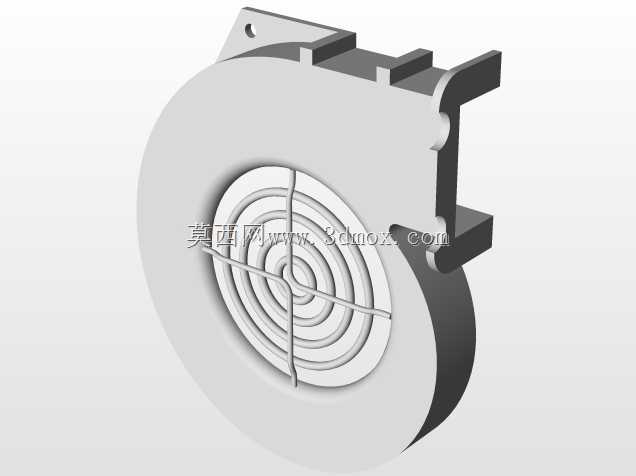

设备侧面集成离心式换热送风组件，送风风道沿设备侧腔垂直布置，可将换热后的热风均匀送入各层置物区间，每层置物托盘采用带密集冲孔的不锈钢板材制作，冲孔孔径为8mm，孔间距15mm呈正三角排布，可保证上下层热风流通无死角，避免出现局部温度过低导致的物料烘干不均问题。设备门体采用侧开式结构，门轴设置于右侧开合边，配备压紧式门把手，门体内侧嵌装耐高温密封胶条，可减少作业过程中的热量外泄，降低设备运行能耗。顶部设置两处直径50mm的排湿管口，可外接排湿管道将烘干过程中产生的湿空气直接排出室外，避免车间内湿度过高影响其他生产作业。

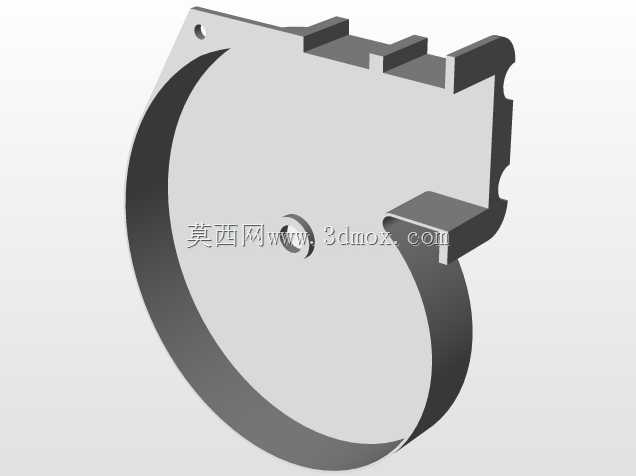

设计过程中优先考虑了日常运维的便捷性，侧部的换热送风模块采用螺栓快装结构，仅需拆卸侧面四颗固定螺栓即可将整个风机与换热组件整体拉出，方便后续清理风道积尘、检修风机部件。内部置物层架采用可抽拉结构，层架支撑边设置多组高度调节卡位，可根据待烘干物料的实际高度灵活调整层间距，最小层间距可调整至120mm，最大可拓展至300mm，适配不同尺寸的物料摆放需求。设备底部设置独立的电气安装腔，将控制元件与高温烘干腔完全隔离，避免长期高温烘烤导致电气元件老化加速，延长设备整体使用寿命。

在热风循环路径设计上，采用侧进风、顶部回风的内循环结构，热风从侧风道分层送入烘干腔后，穿过各层物料托盘携带湿气上升，一部分湿空气从顶部排湿口排出，另一部分经过顶部的回风滤网过滤后回到换热组件重新加热，可在保证排湿效率的同时最大化回收热量，相较于直排式烘干结构可降低约25%的热能损耗。设备外壳采用1.5mm厚冷轧钢板折弯焊接制作，外表面做高温喷塑处理，可耐受长期120℃以内的工作温度，外壳表面温度控制在40℃以内，避免作业人员误触造成烫伤。
