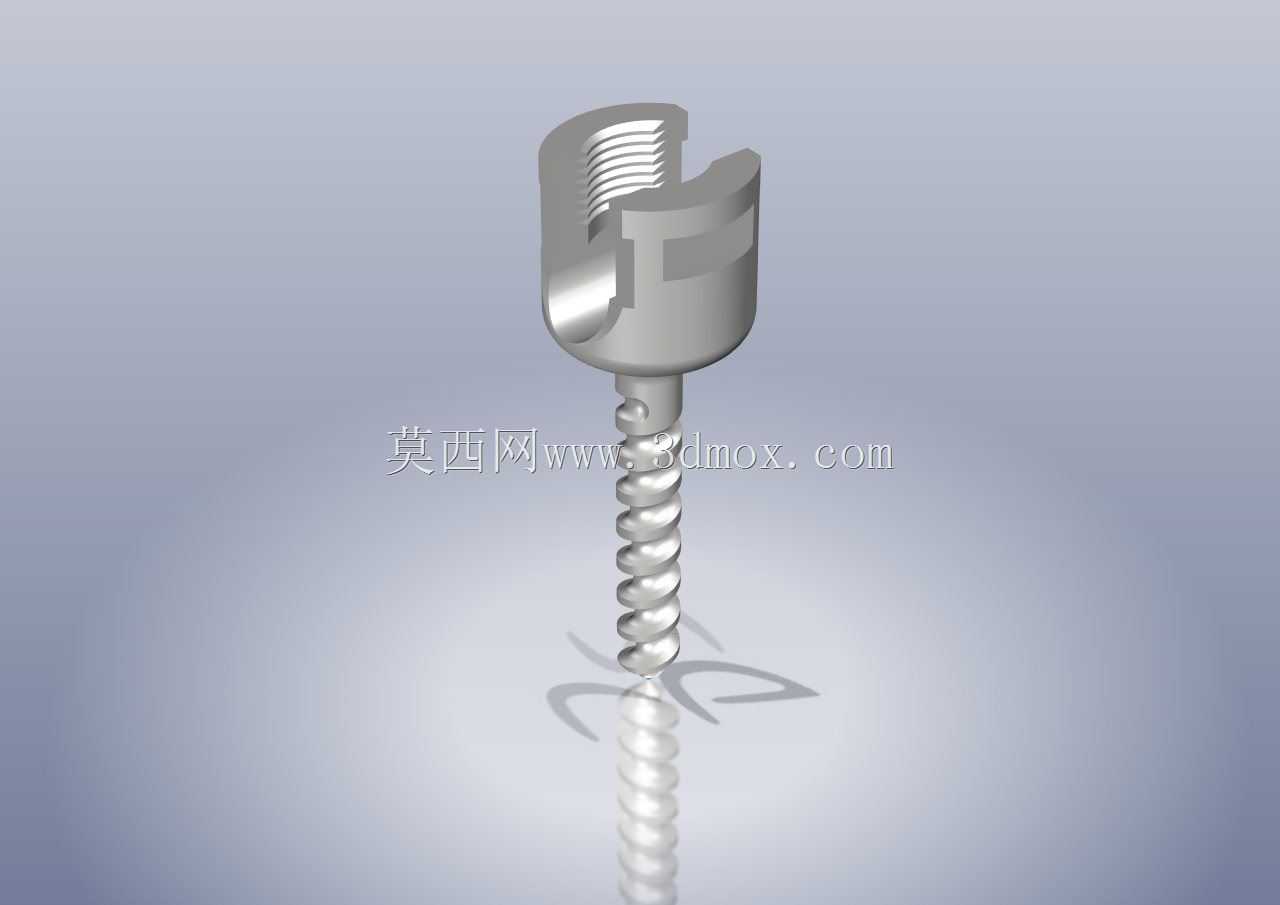

脊柱外科用单脊椎弓根螺钉结构设计

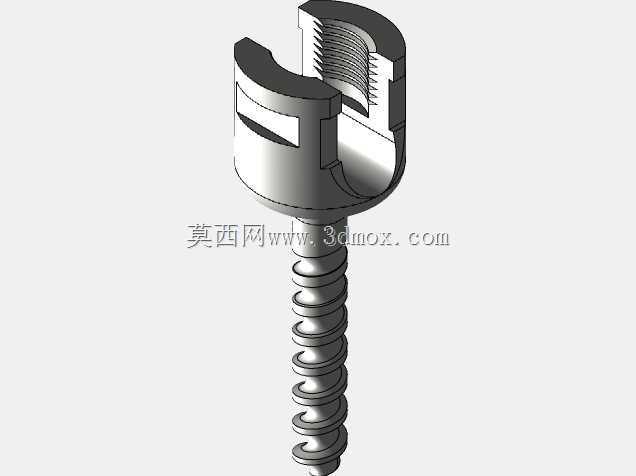

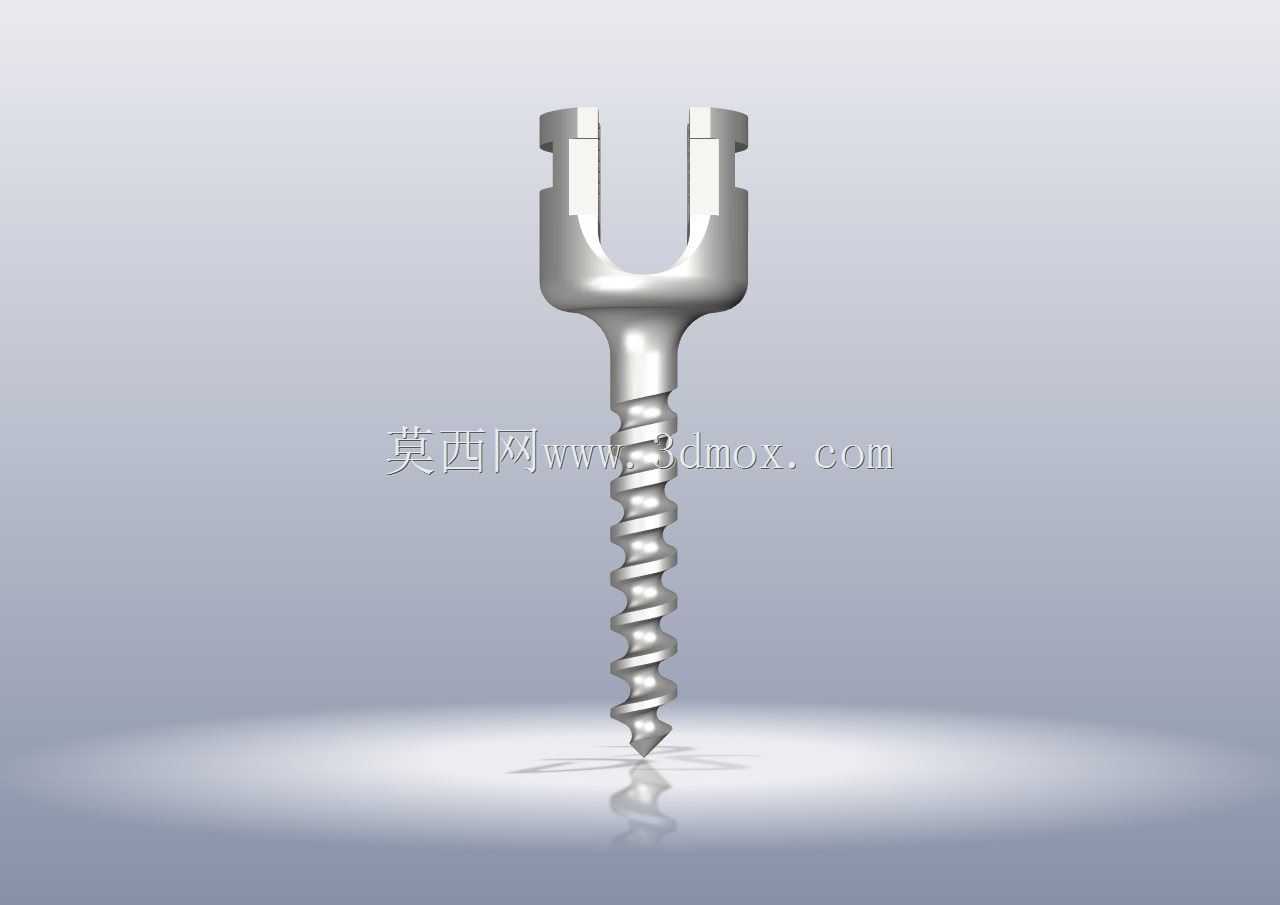

在脊柱外科手术的临床操作中，椎弓根螺钉是脊柱内固定系统的核心受力部件，这款单脊开槽式椎弓根螺钉的设计，主要针对腰椎骨折复位固定的术式需求优化，区别于常规万向螺钉与长尾螺钉的结构，其头部采用单侧开槽的U型开口结构，可在置钉完成后直接从侧方卡入连接棒，无需从螺钉尾部穿棒，能够大幅缩短术中棒体安装的操作时间，尤其适合多节段固定时的棒体排布调整，减少对周围软组织的牵拉损伤。从结构设计逻辑来看，螺钉头部的内螺纹采用梯形牙型设计，螺距与临床通用的锁紧螺塞完全匹配，螺纹牙侧角经过优化，能够在螺塞锁紧时提供足够的抱紧力，避免术后出现螺塞松动退钉的问题，头部开槽的宽度与常规直径5.5mm的脊柱连接棒适配，槽底做了R2的圆弧过渡，避免应力集中导致的头部断裂风险。螺钉的骨结合段采用不对称的锥形螺纹设计，螺纹外径从头部向钉尖逐步收窄，钉尖采用自攻刃口结构，置钉时无需预先使用丝锥攻丝，可直接拧入椎弓根骨质，减少手术步骤的同时，螺纹的牙高在松质骨区域做了加高处理，能够提升在骨质疏松椎体中的把持力，降低螺钉切割脱出的概率。从安装边界来看，这款螺钉的总长度适配临床常用的35mm到55mm的置钉深度需求，钉杆外径覆盖4.5mm到6.5mm的常用规格，头部的外径控制在12mm以内，植入后不会对后方的棘突、椎板等骨性结构造成过度压迫，头部的开槽方向可根据术中连接棒的走行方向调整置钉角度，允许螺钉与连接棒之间存在最大15度的角度偏差，适配不同患者的脊柱生理曲度，无需弯棒即可完成大部分单节段或双节段的固定需求。在实际临床使用场景中，这类单脊螺钉多用于胸腰椎骨折的后路复位内固定手术，也可用于腰椎滑脱、脊柱退行性病变的融合固定，其单侧开槽的结构在翻修手术中优势更为明显，当需要更换连接棒或调整固定节段时，无需完全拧出螺钉即可取出旧棒，大幅降低翻修手术的操作难度与组织损伤。设计过程中针对螺钉的受力特性做了结构优化，钉杆与头部的衔接位置做了加大圆角的过渡处理，避免应力集中导致的断钉风险，整个螺钉的表面采用哑光处理，避免术中灯光反射对术者视野造成干扰，头部的外侧面做了两个对称的平面结构，方便使用持钉器夹持稳定，置钉过程中不会出现打滑的问题。
