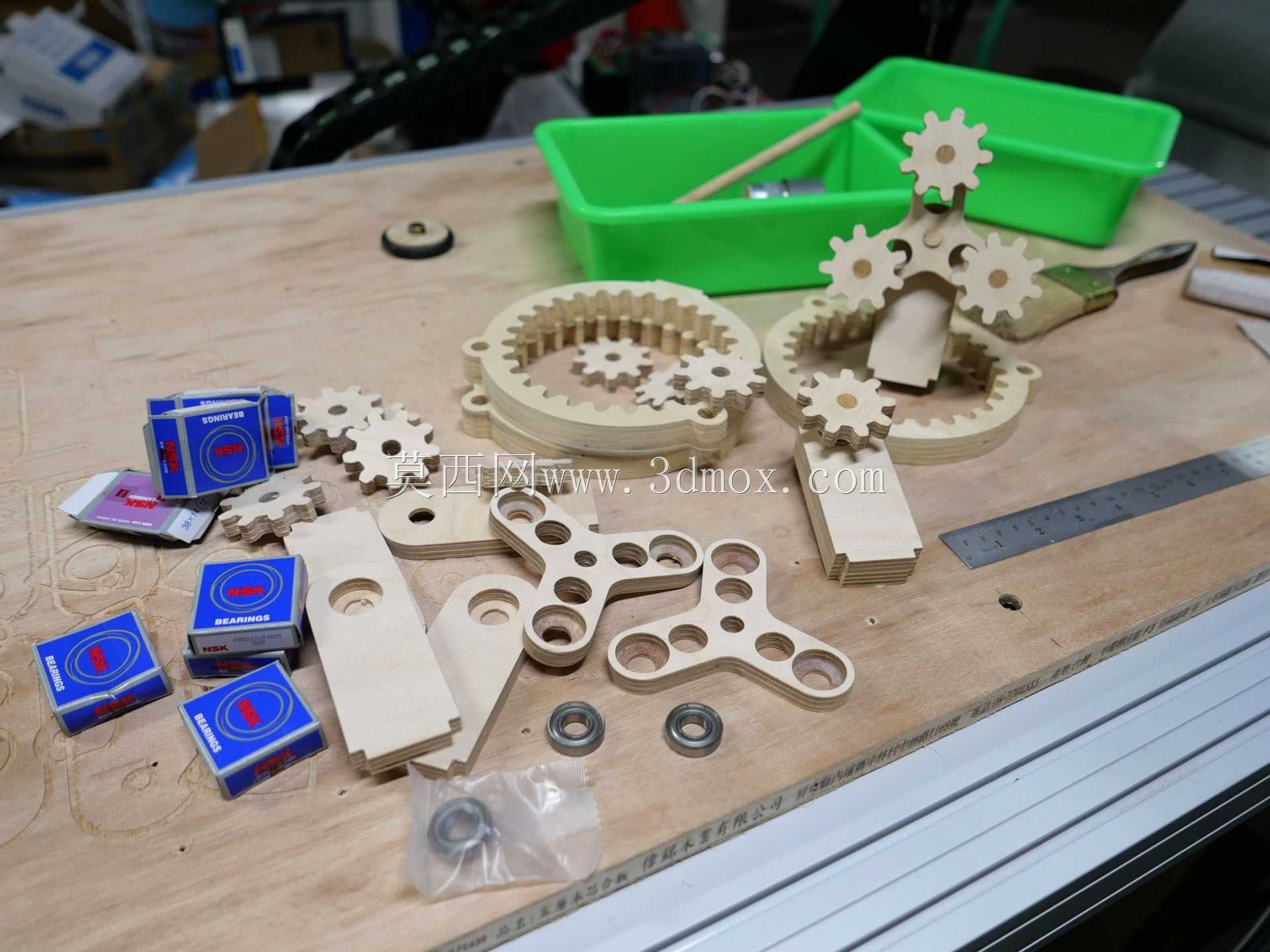

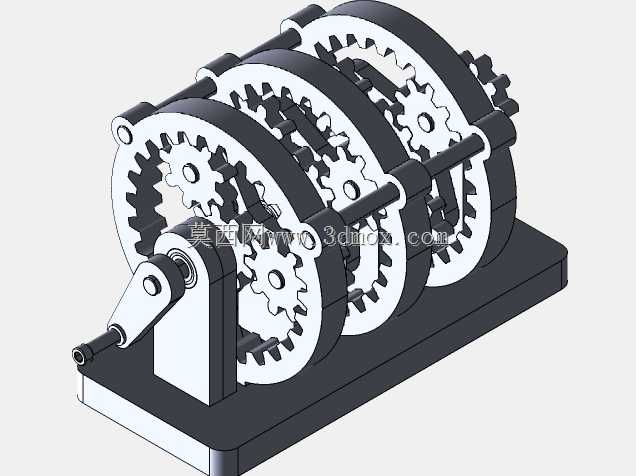

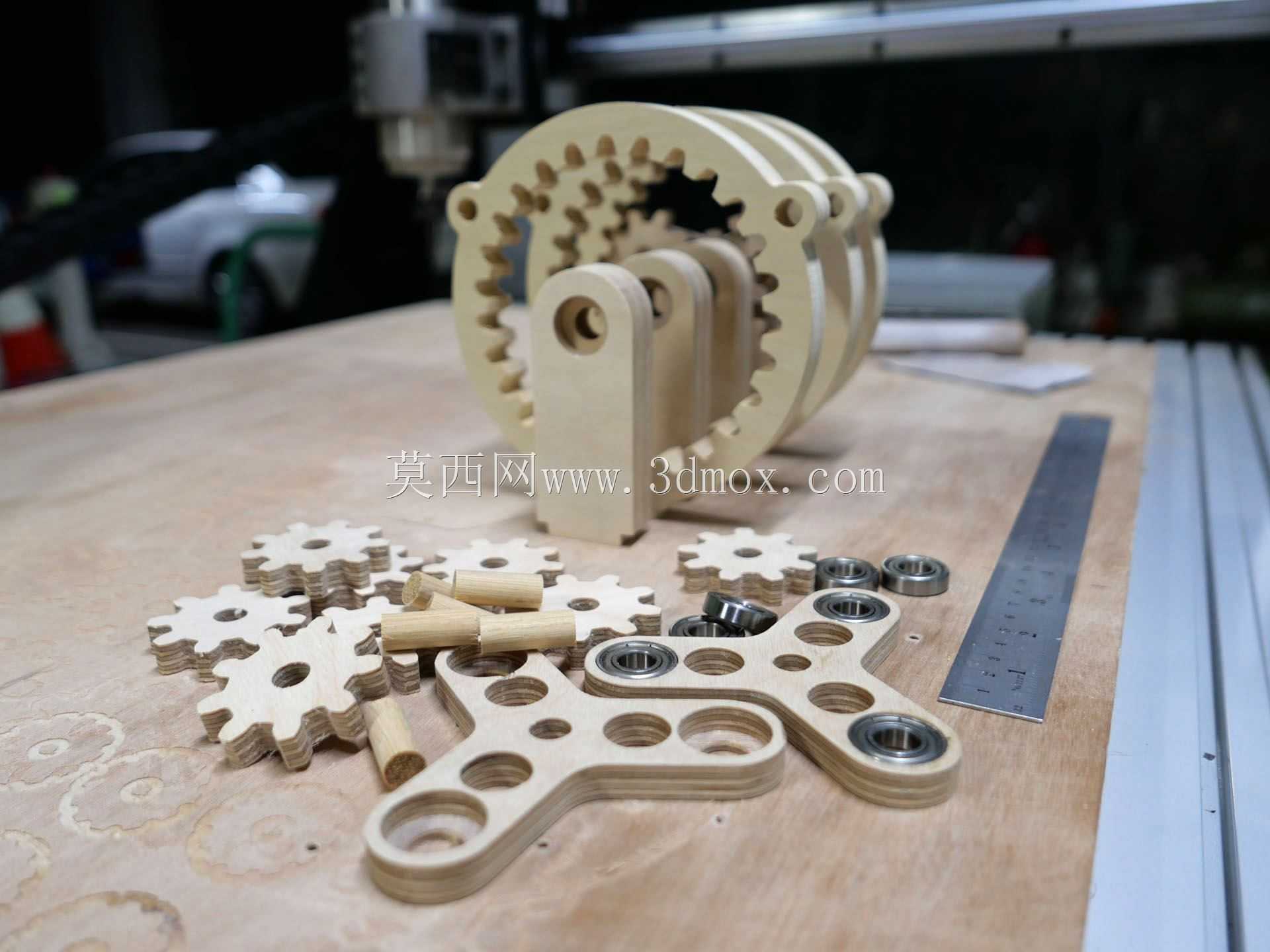

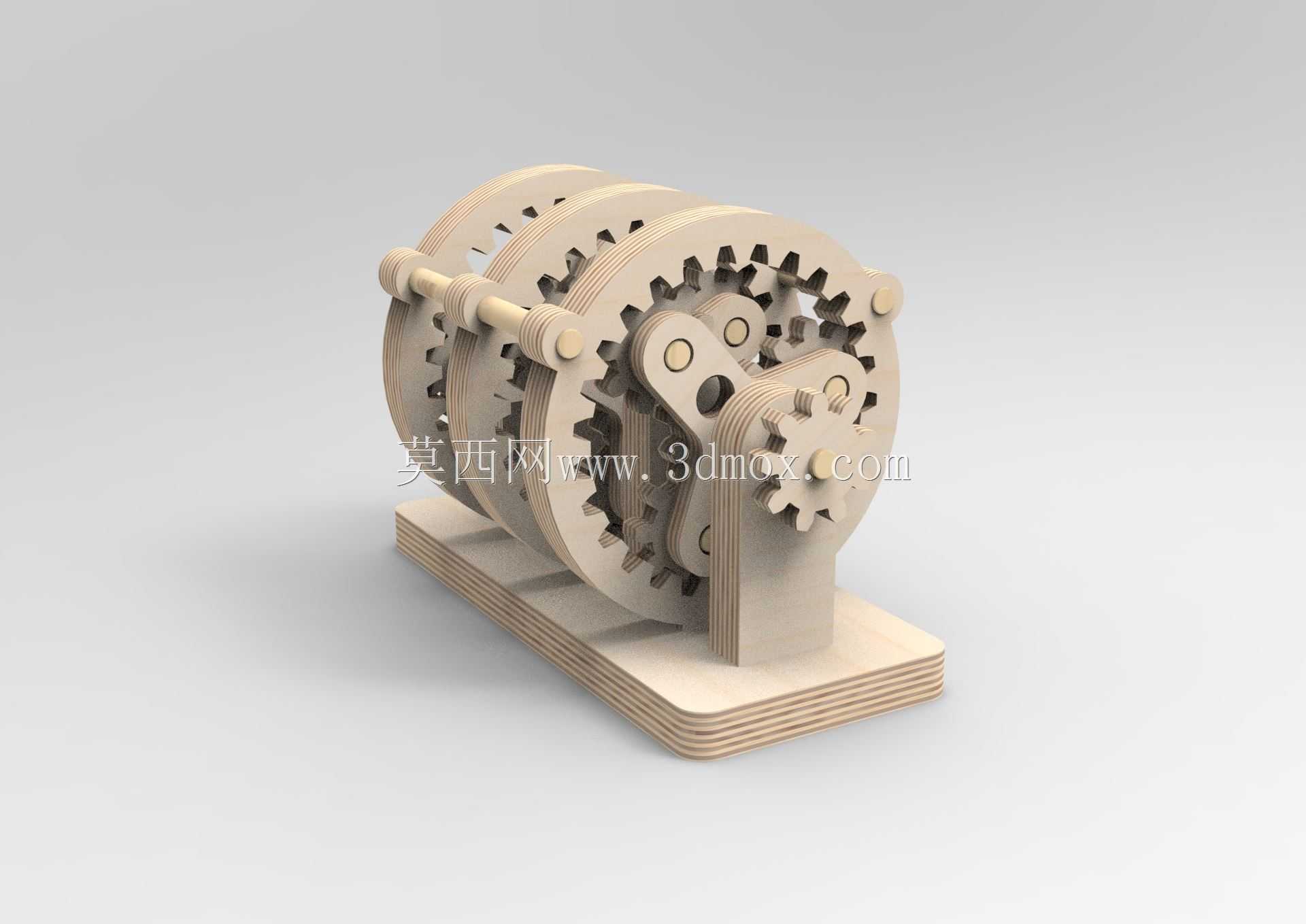

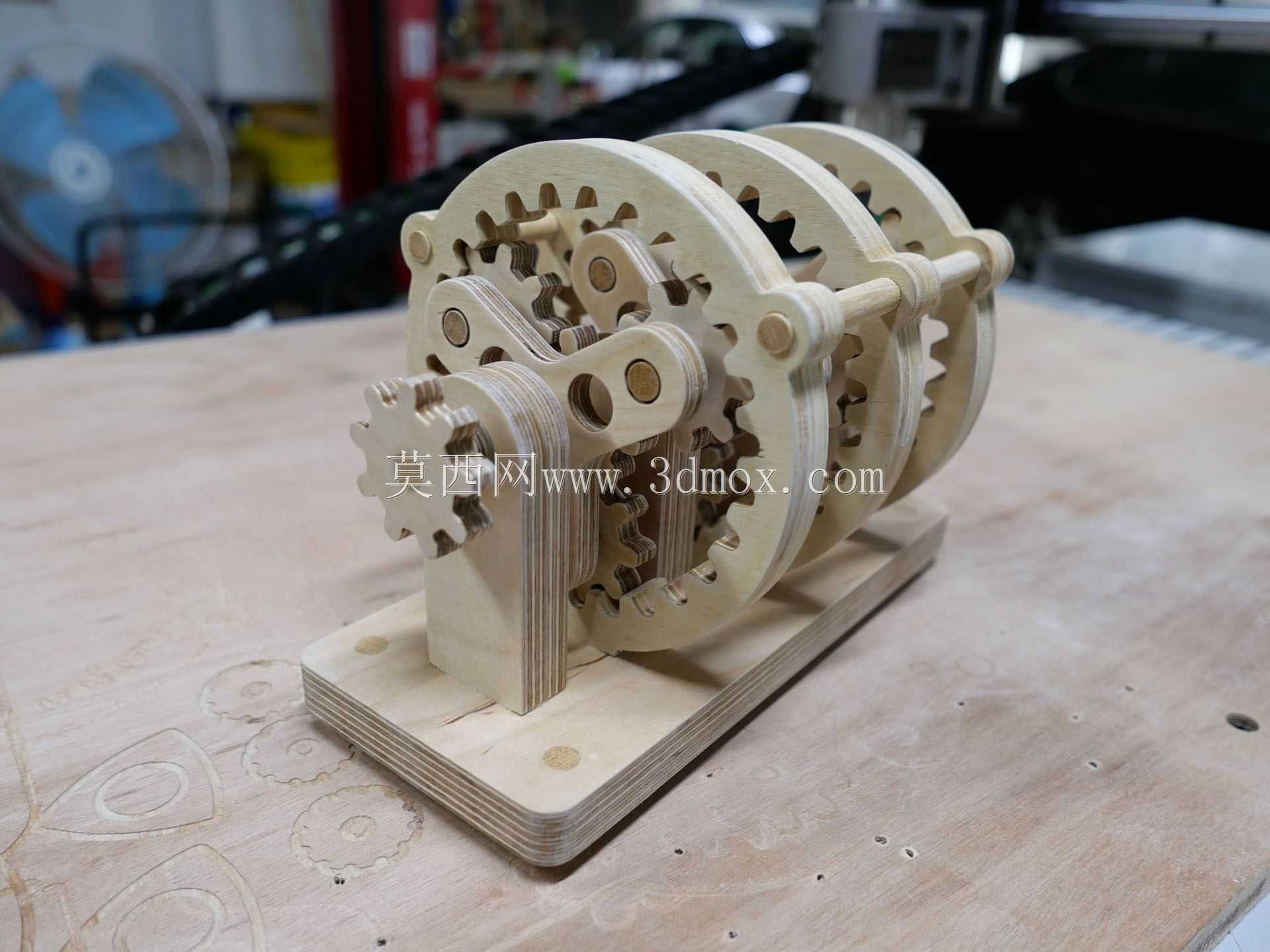

多层堆叠式木质行星齿轮传动演示装置

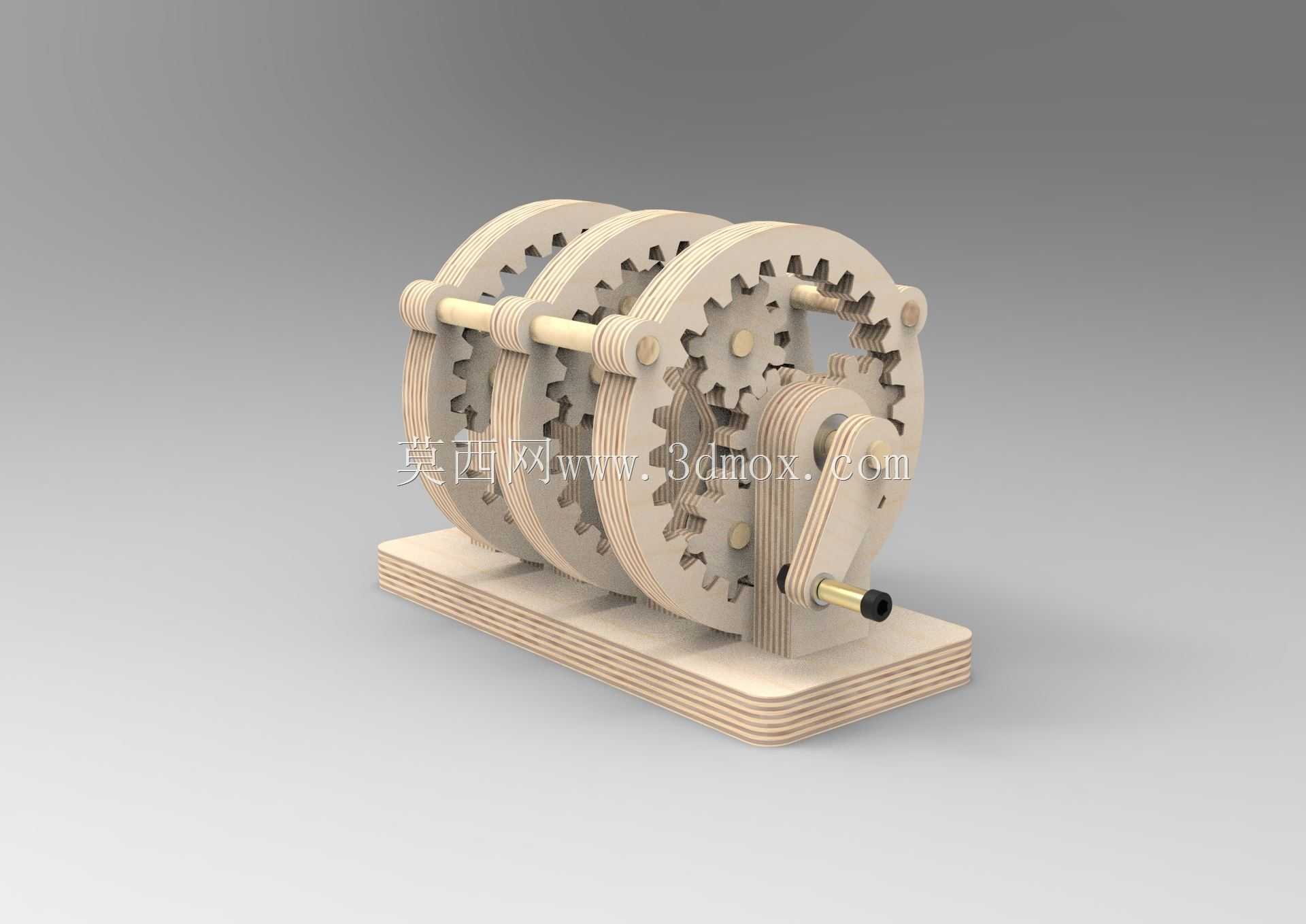

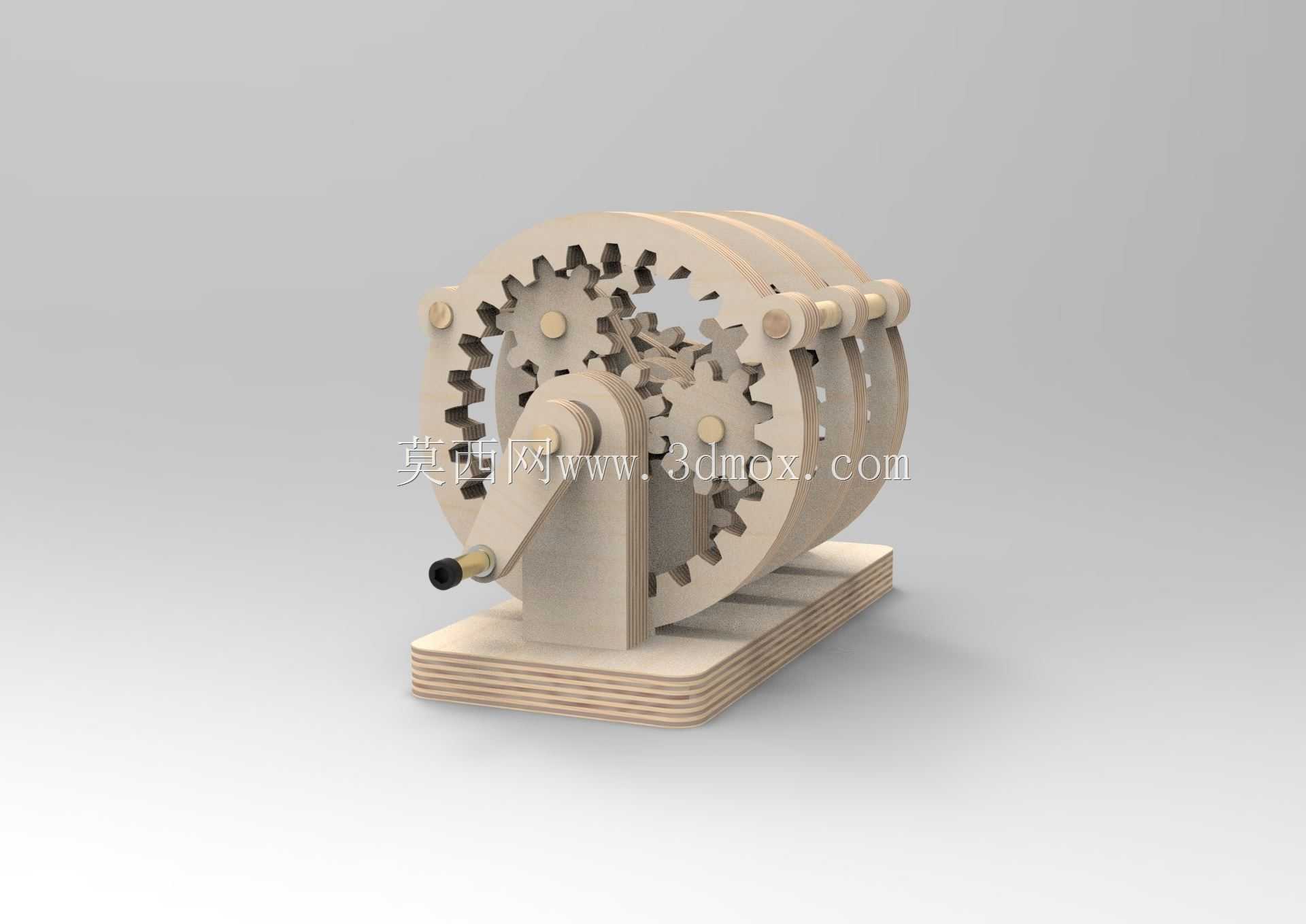

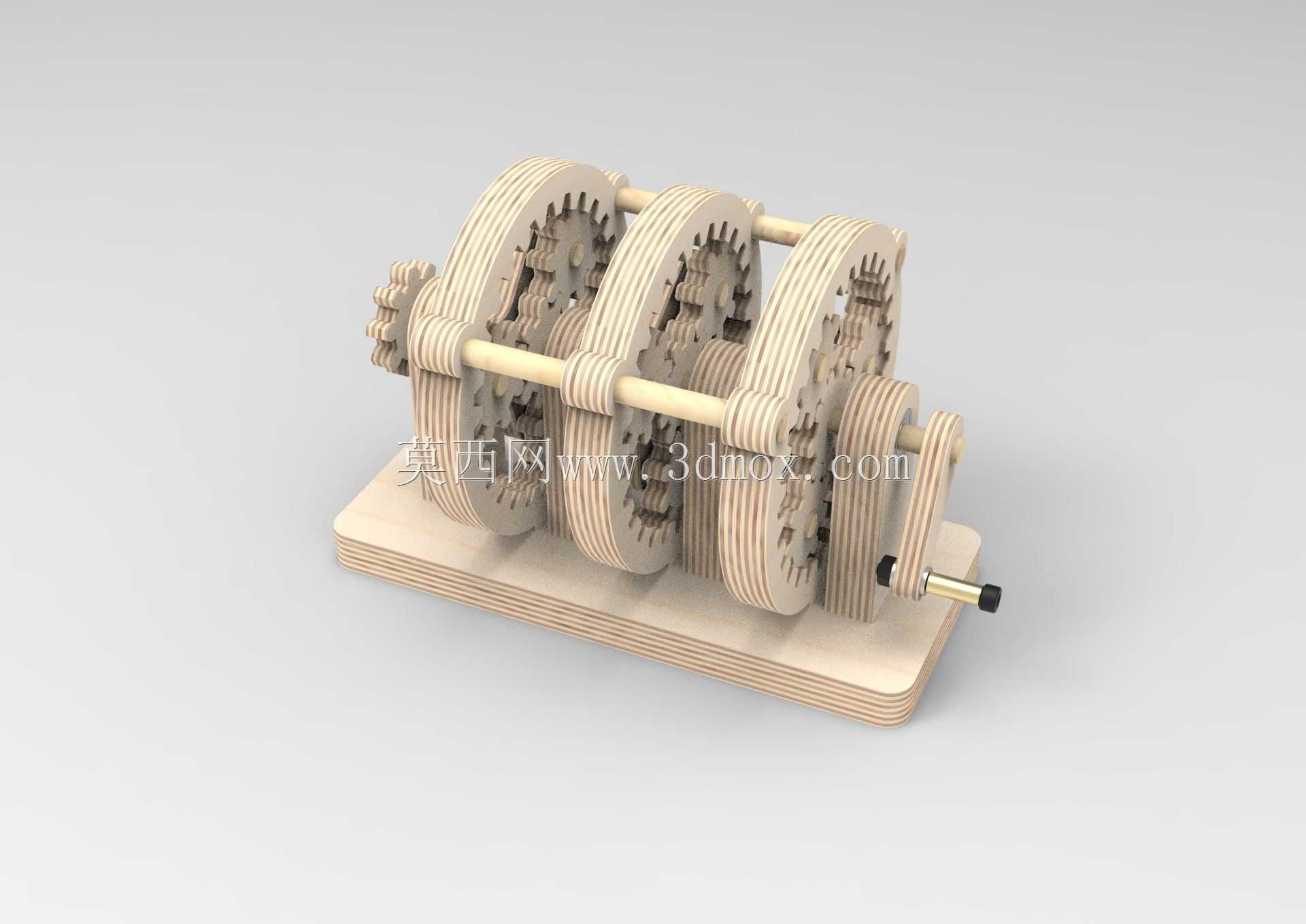

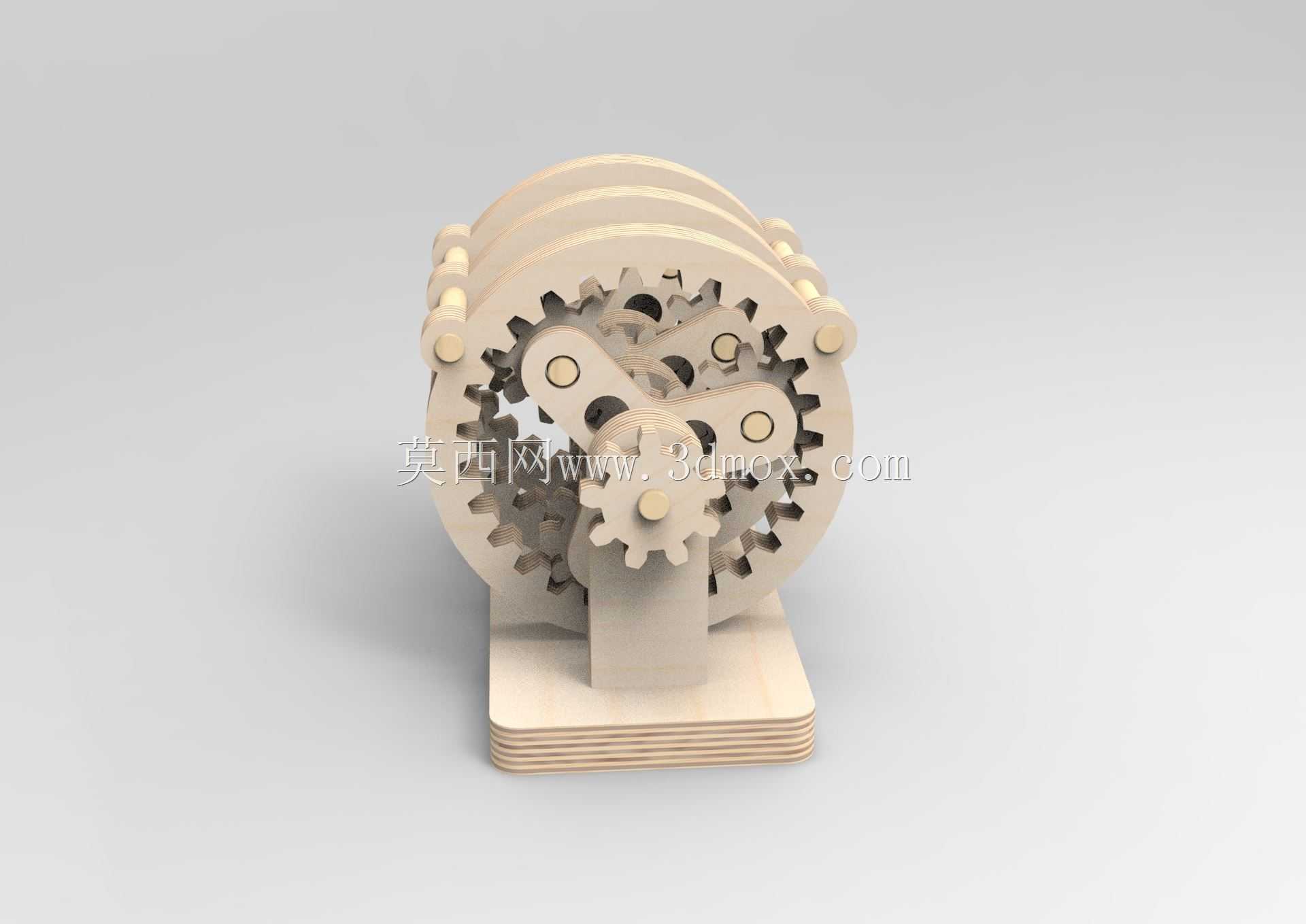

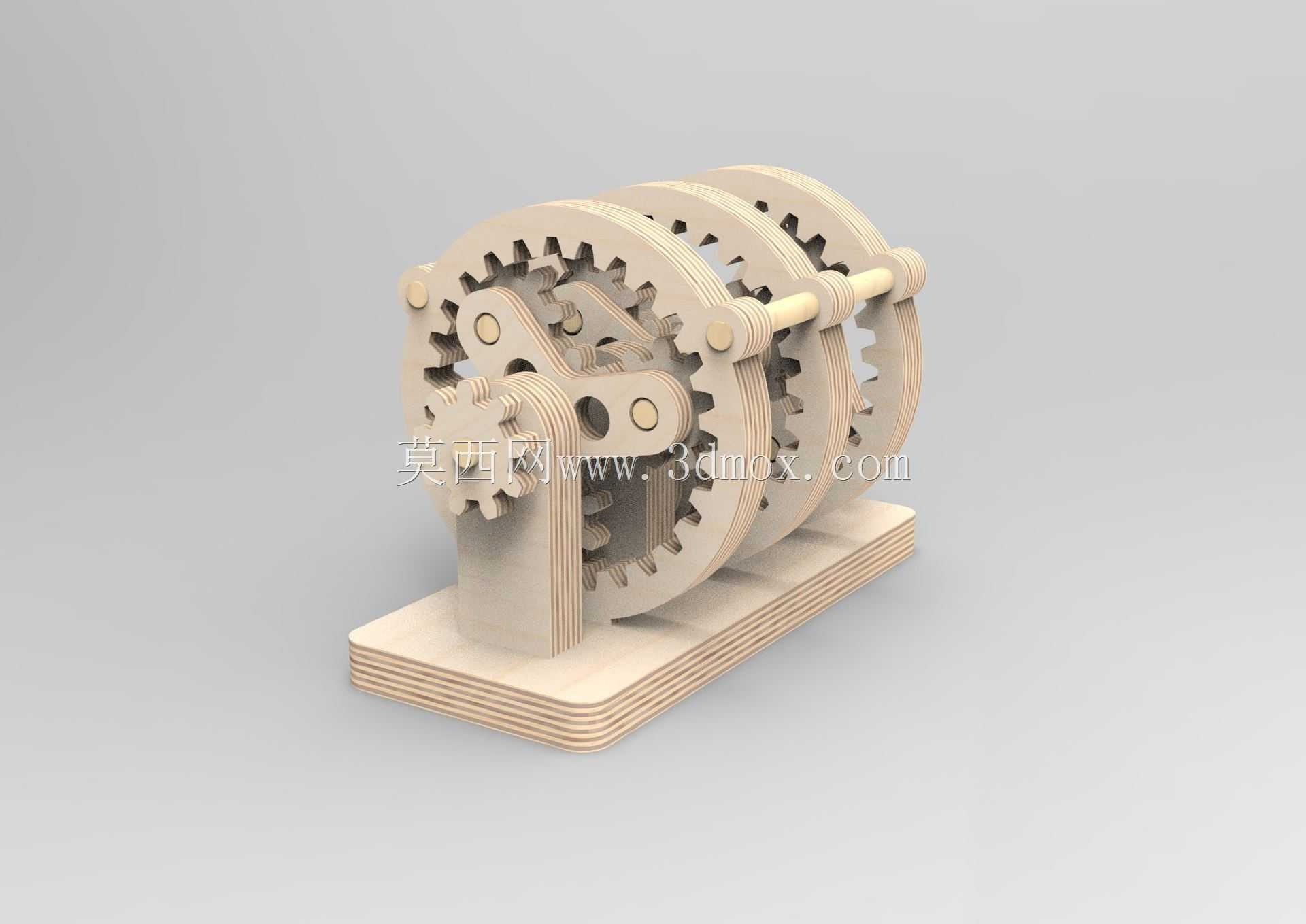

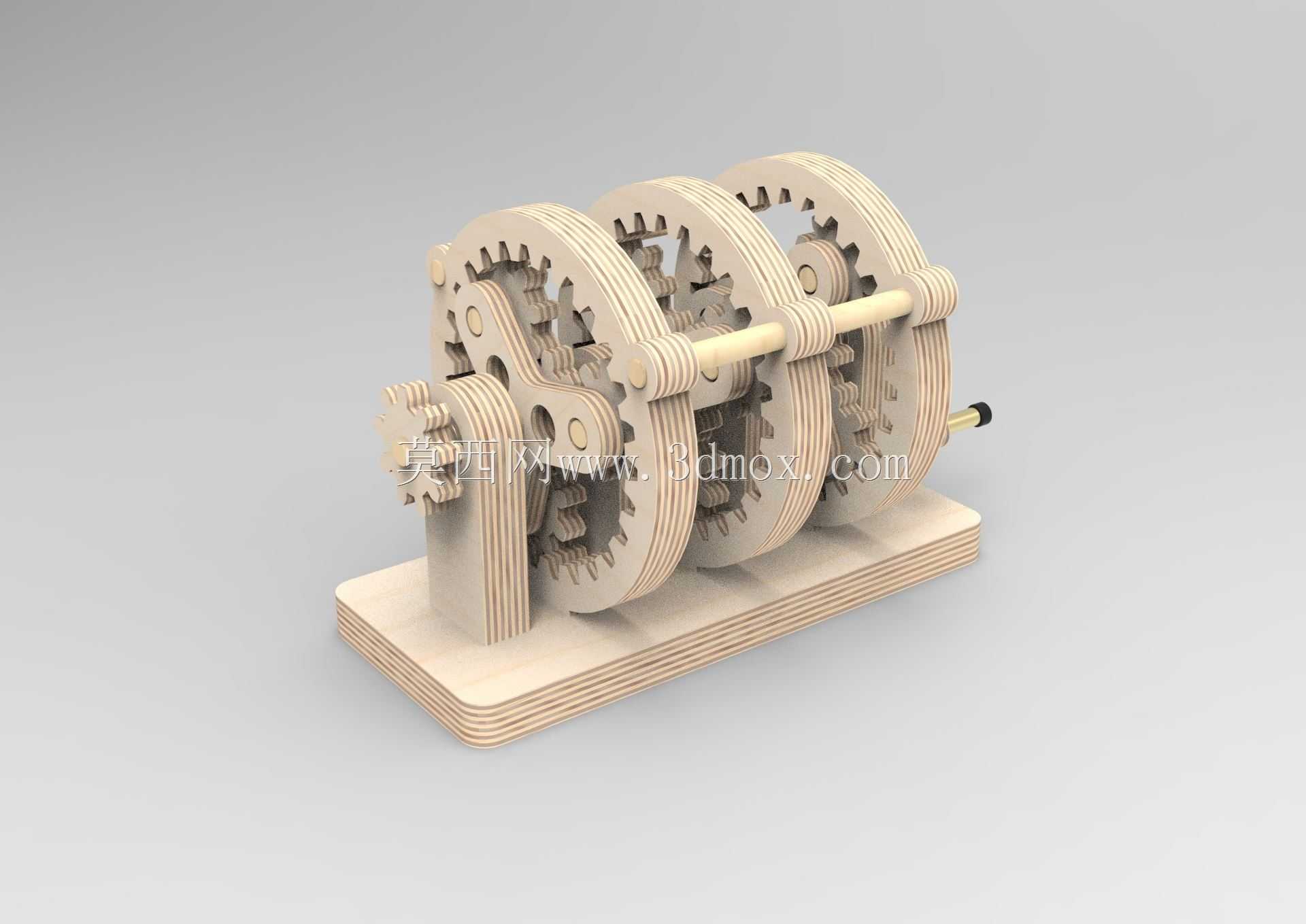

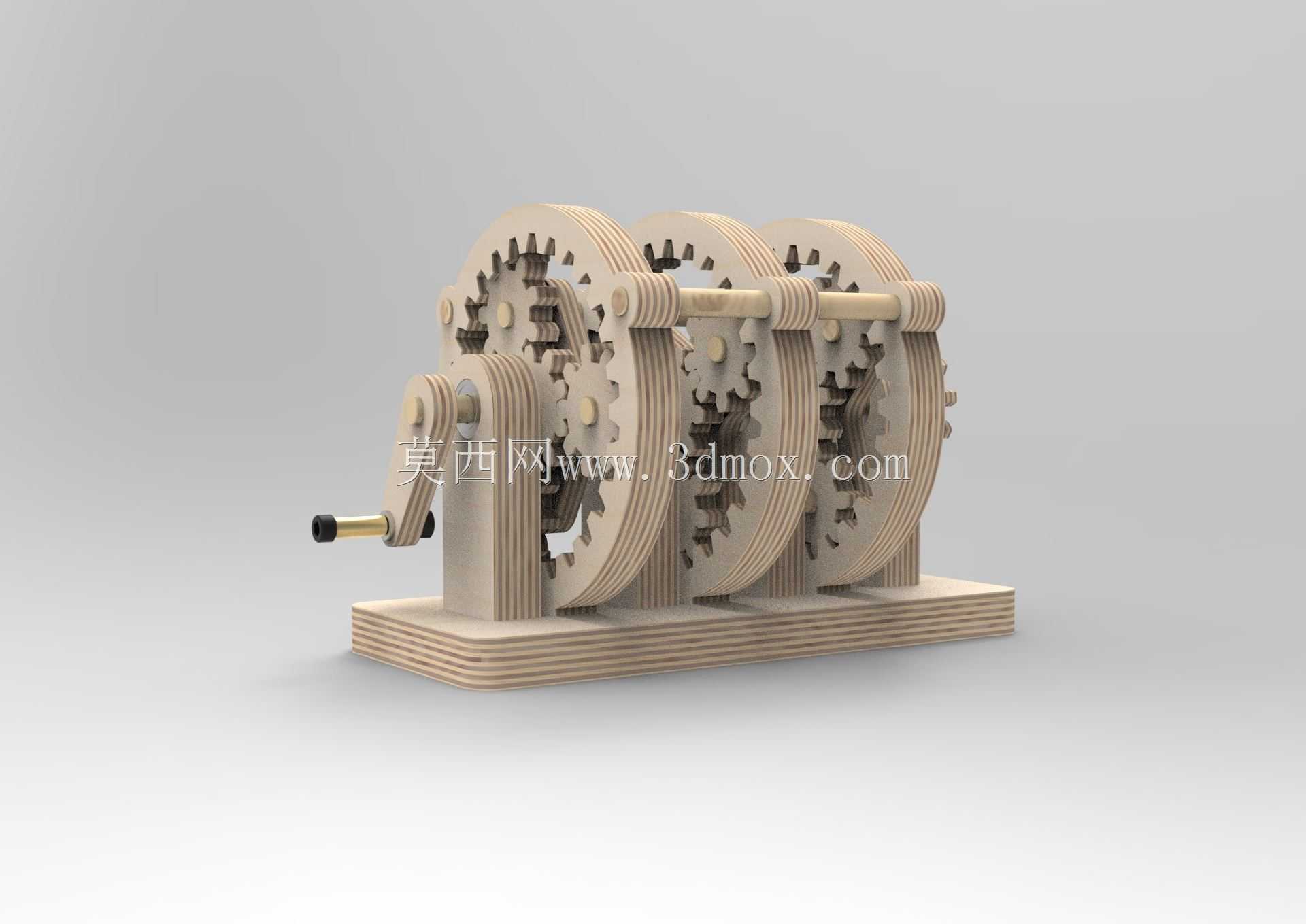

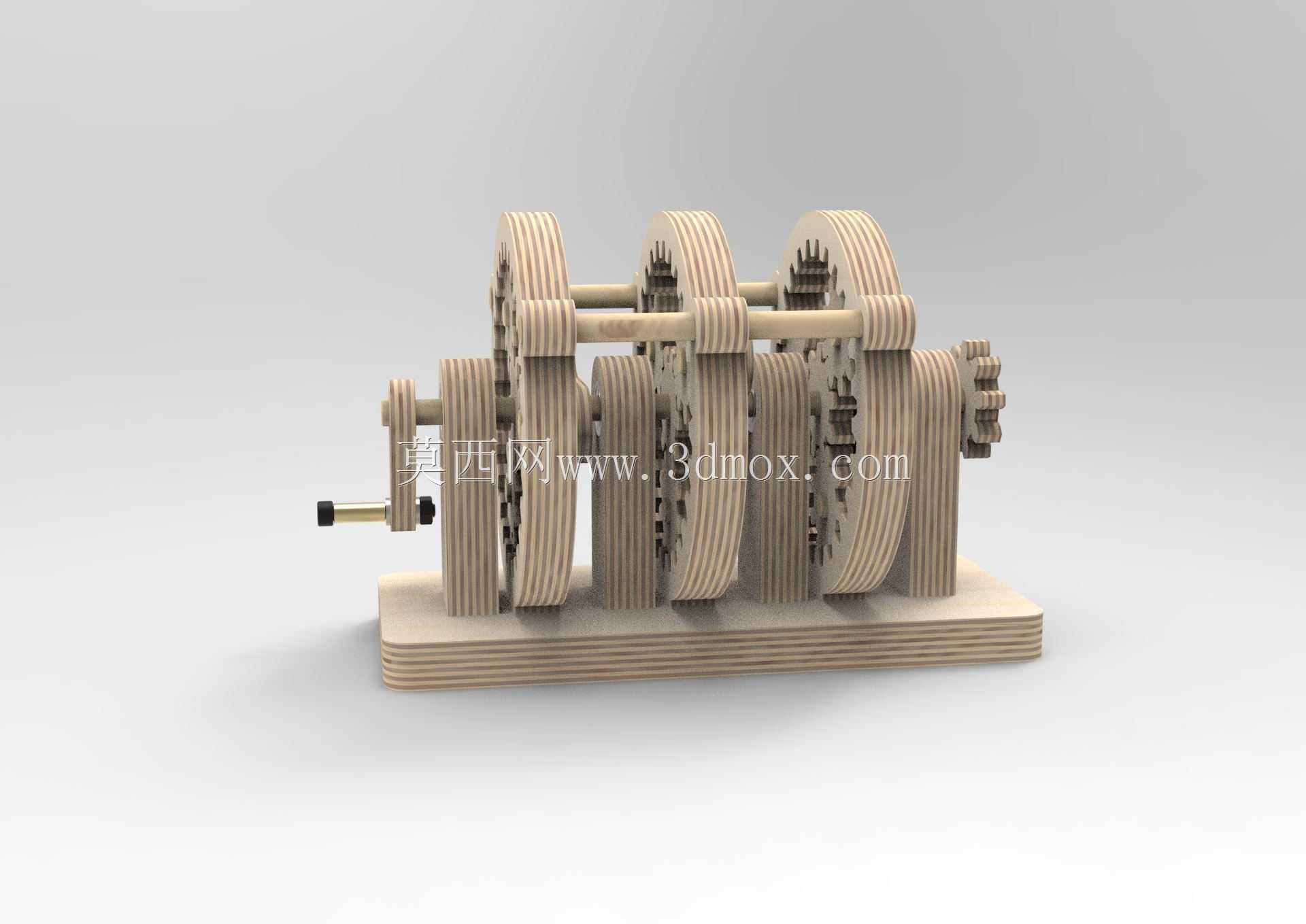

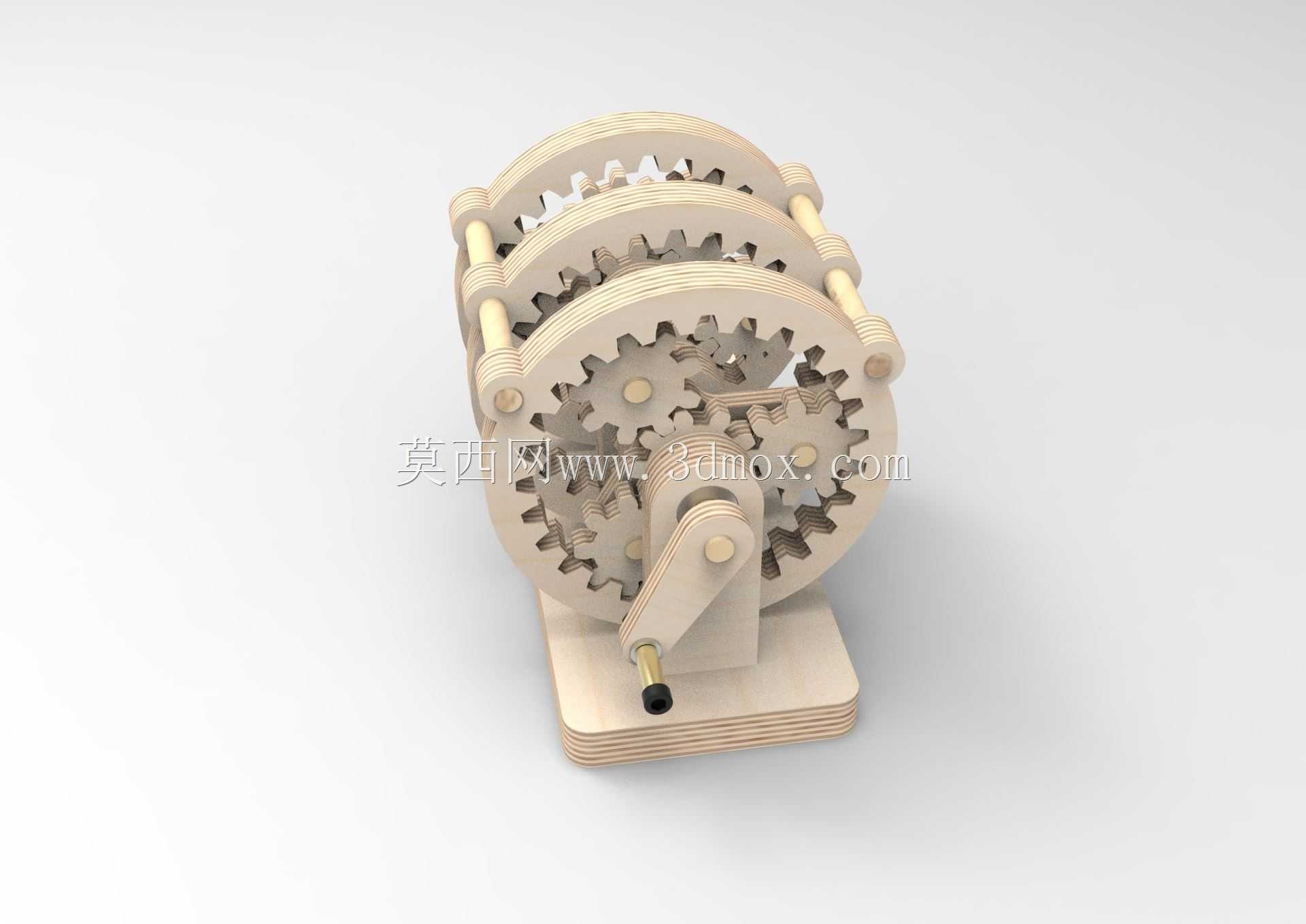

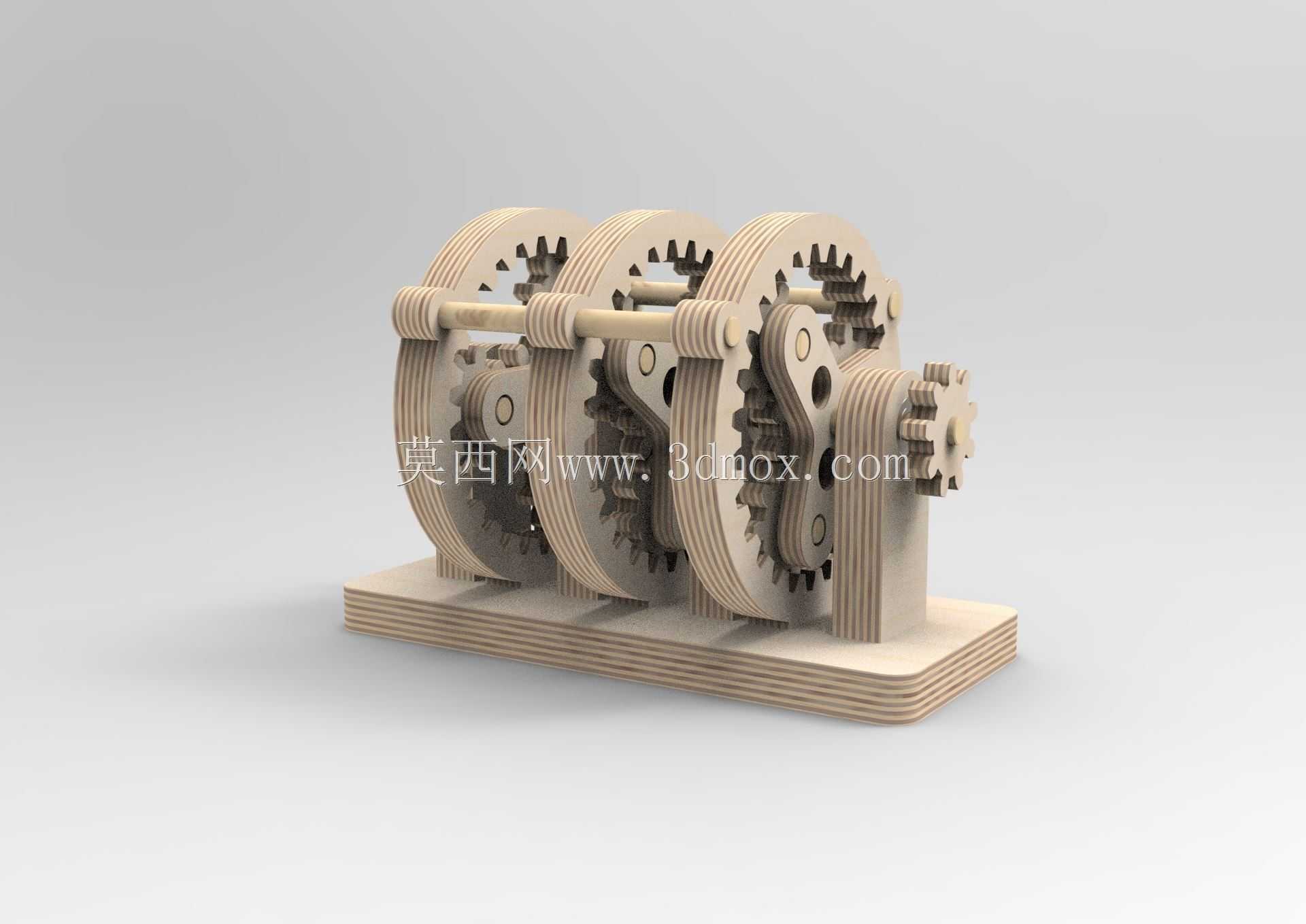

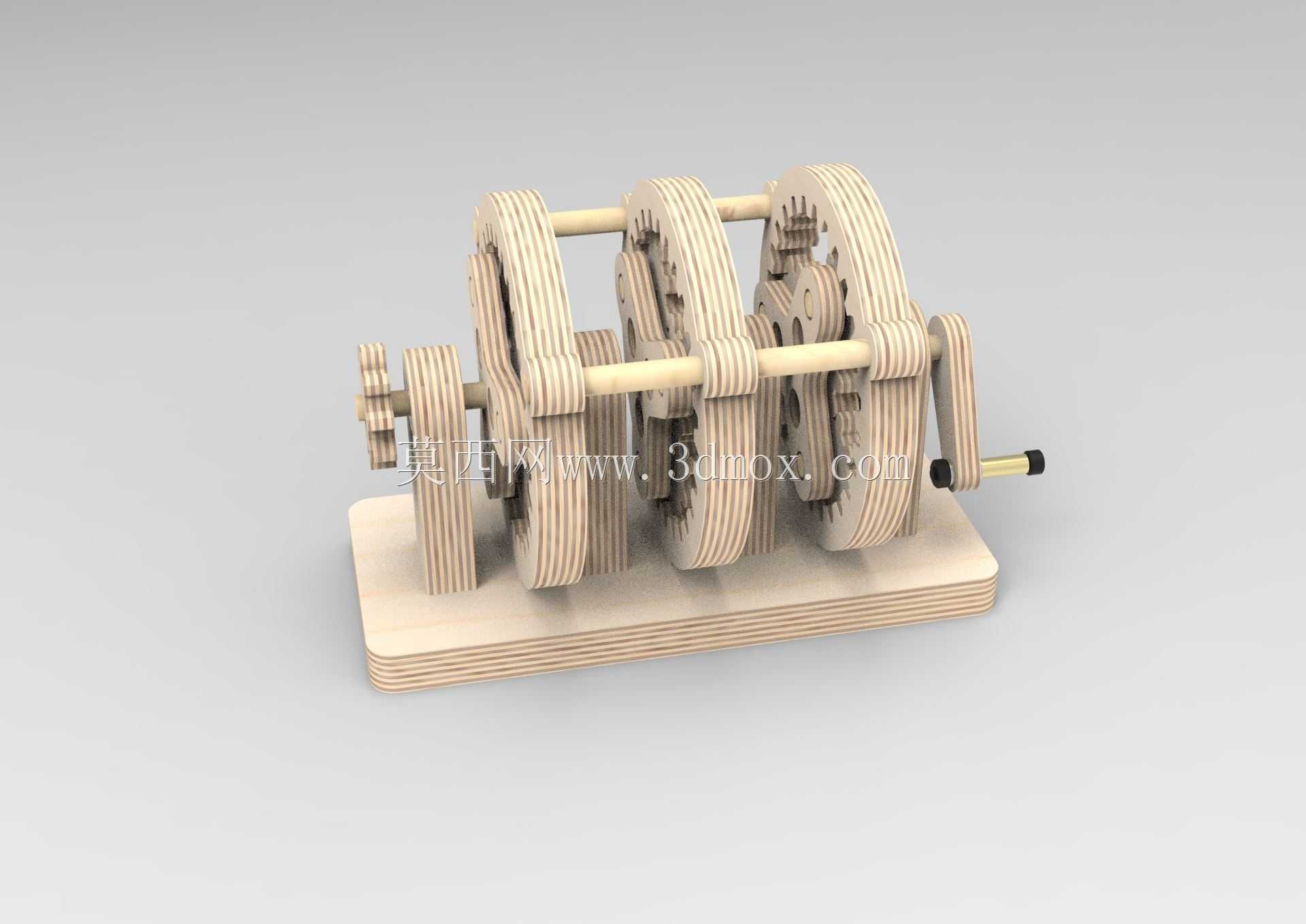

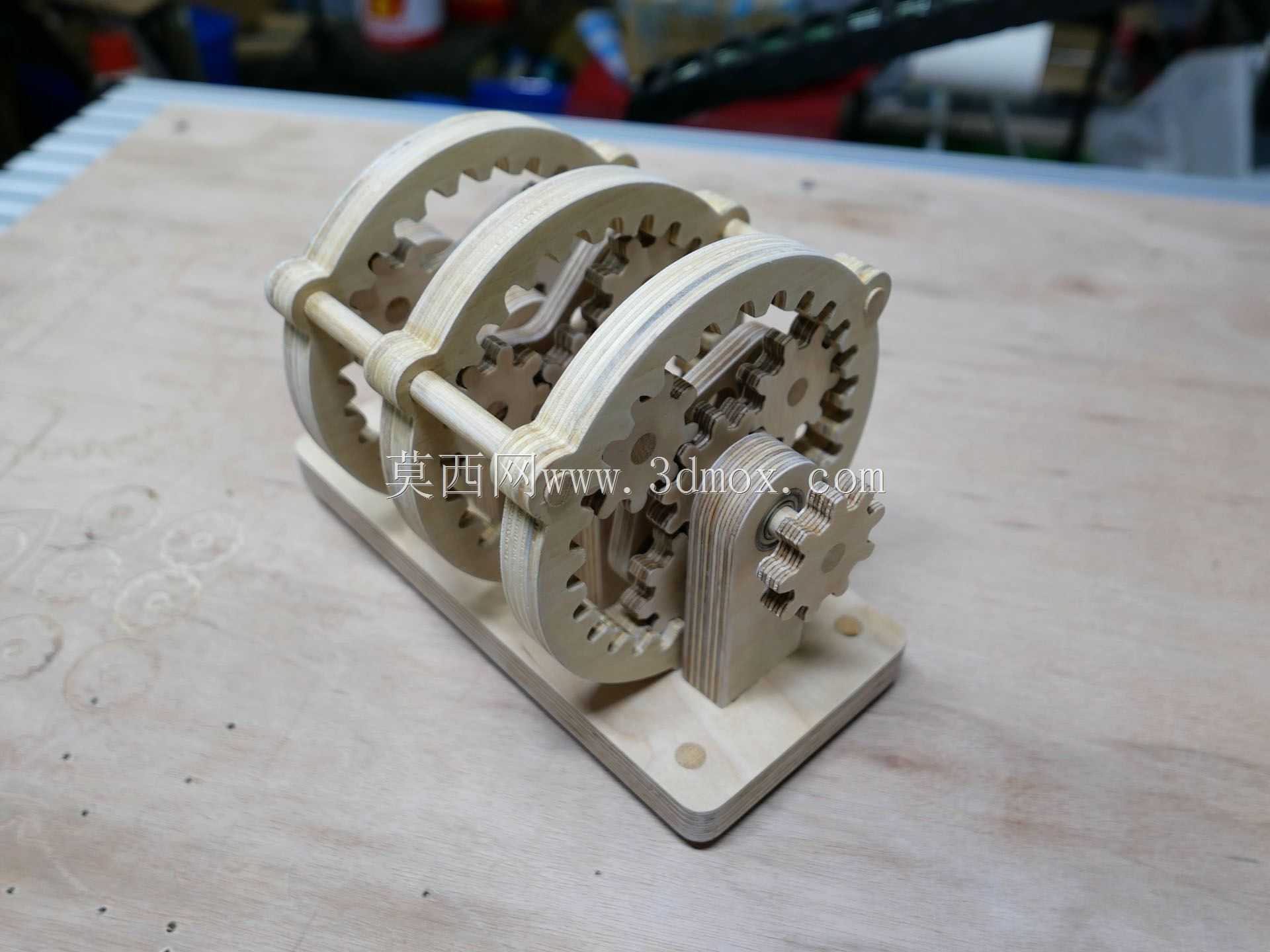

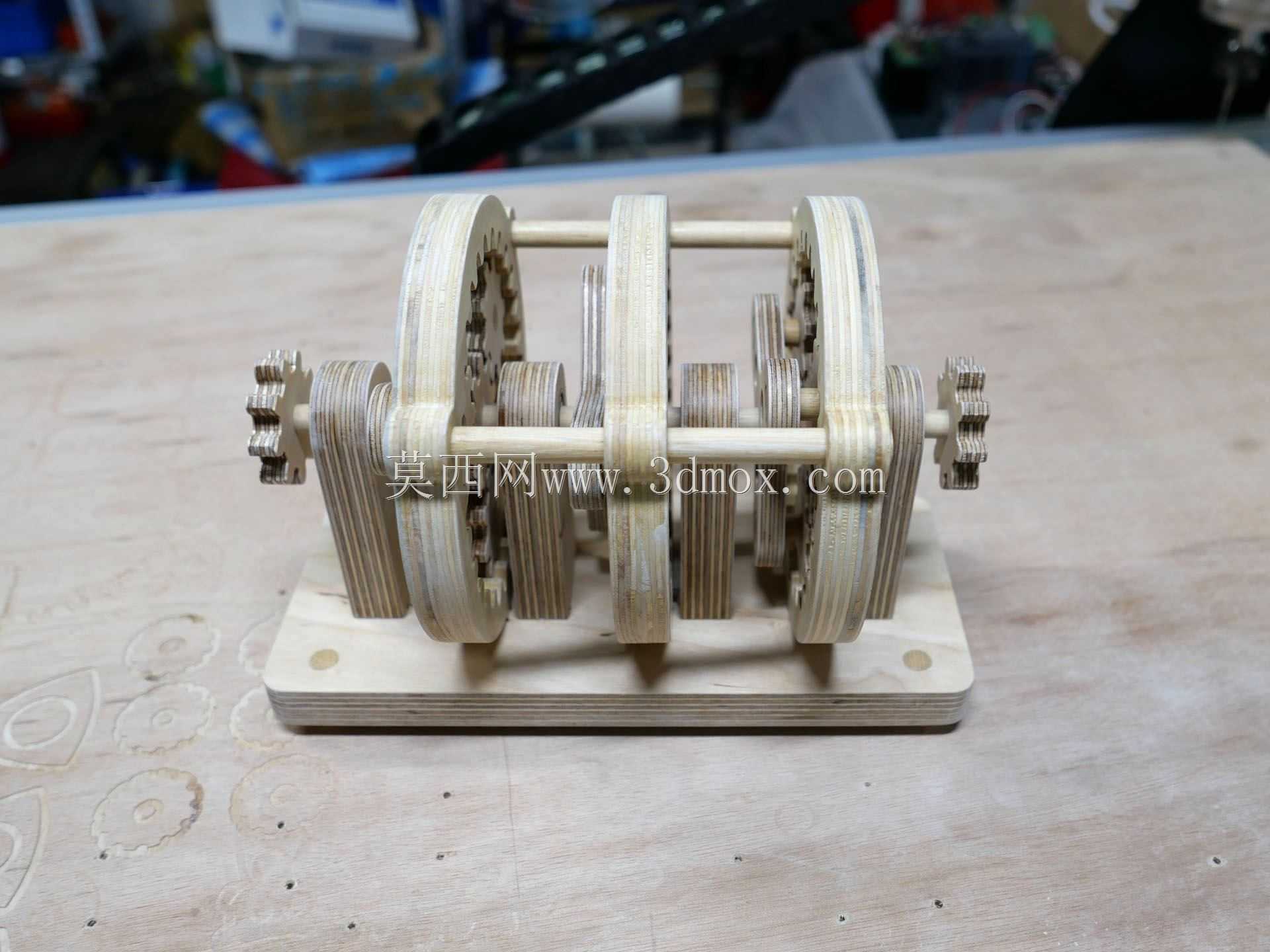

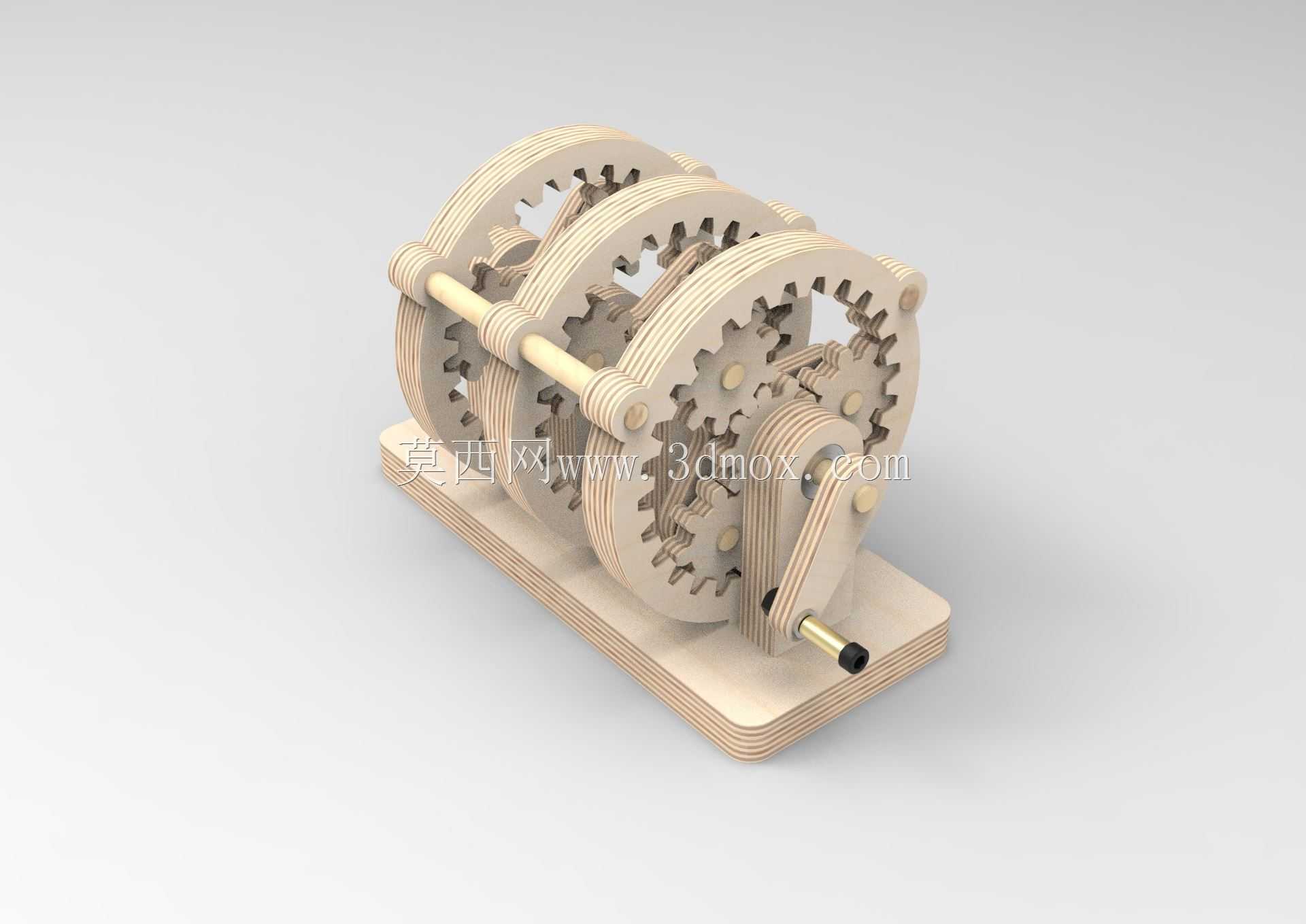

这套行星齿轮传动结构采用三层同轴堆叠的布局设计，核心依托行星轮系的传动特性实现多档位转速输出，整体采用层压木质板材切割拼装而成，底座为多层板叠合的矩形支撑结构，预留了手摇输入轴的安装孔位，输入轴从最前端轮组的中心位置伸出，搭配摇柄即可手动驱动整套机构运转。从实际应用场景来看，这类结构常被用于机械原理教学演示、科普教具制作，也可作为小型手工机械装置的减速传动核心，相比普通定轴轮系，行星轮系在同等减速比下体积更紧凑，同轴输入输出的布局也能大幅缩减安装空间，适合对安装边界有严格限制的小型传动场景。设计过程中，每层轮组都包含内齿圈、行星轮、太阳轮三个核心部件，行星轮通过销轴固定在两侧的夹板之间，相邻层的太阳轮与上一层的输出端刚性连接，实现动力的逐级传递，每层夹板上都预留了定位销孔，通过横向贯穿的连接杆实现三层轮组的同轴固定，避免运转过程中出现轮组偏移、啮合错位的问题。从安装边界来看，整体底座的长宽尺寸适配常规桌面摆放需求，输入轴伸出端的长度刚好适配手摇柄的安装深度，不会出现干涉问题，轮组的径向尺寸经过核算，保证内齿圈与行星轮的啮合间隙控制在合理范围，既不会因为间隙过大出现传动回程，也不会因为间隙过小导致卡滞。功能特性上，这套结构可以直观展示行星轮系的传动比变化规律，手动驱动时可以清晰观察到不同层行星轮的公转与自转状态，木质拼装的结构也方便拆解观察内部啮合关系，相比金属材质的演示装置，加工门槛更低，拼装过程也能帮助使用者理解轮系的装配逻辑。设计时特意将每层的内齿圈外侧做了防滑纹理处理，方便手动固定内齿圈来切换传动模式，当固定不同层级的内齿圈时，可以获得不同的输出转速与转向，能够演示行星轮系的多种传动组合状态，适配教学场景下的不同演示需求。
