蜗轮蜗杆垂直轴齿轮传动组件结构

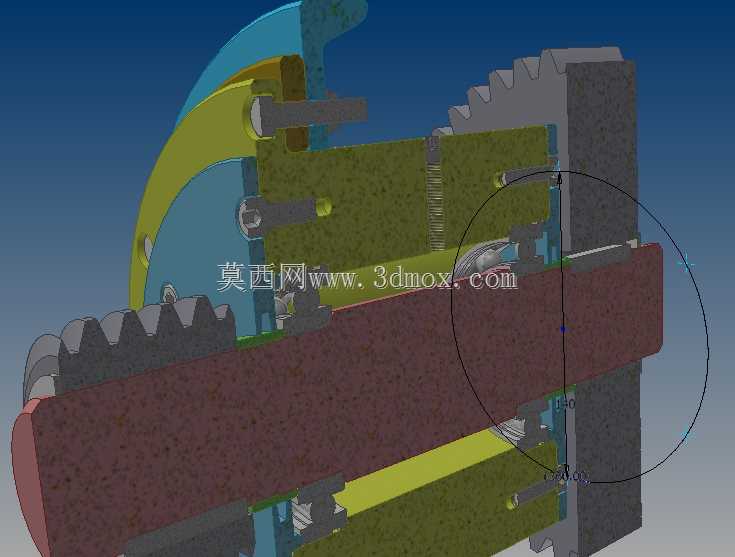

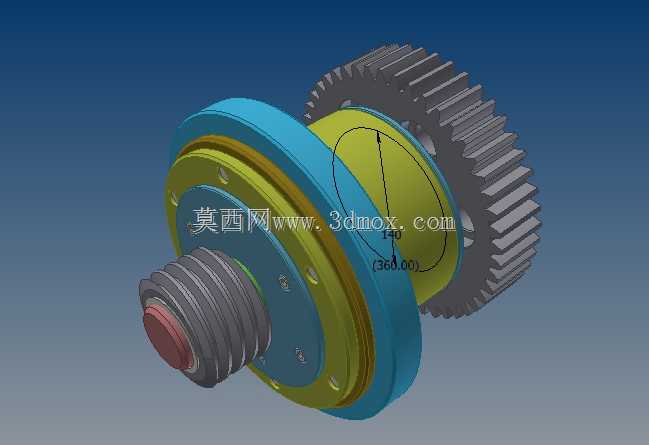

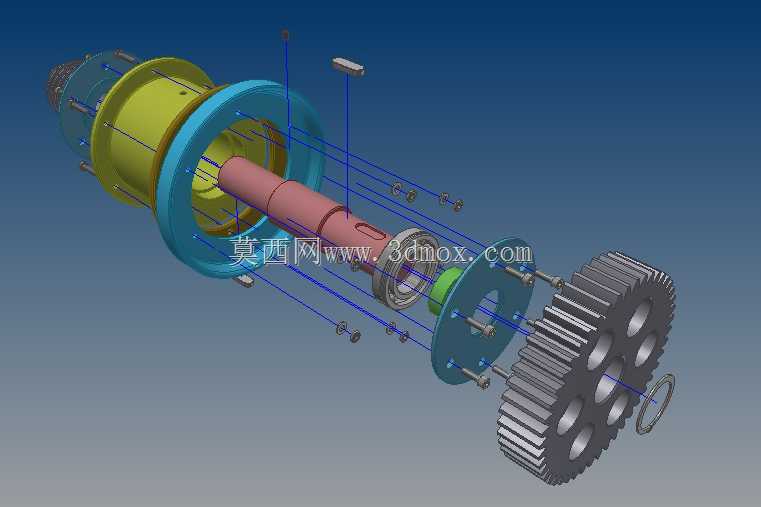

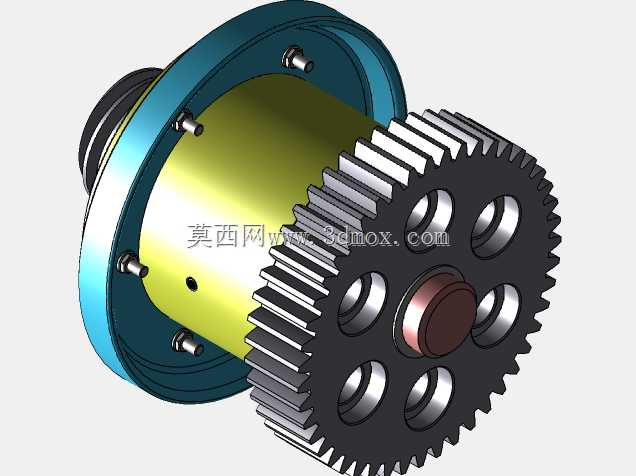

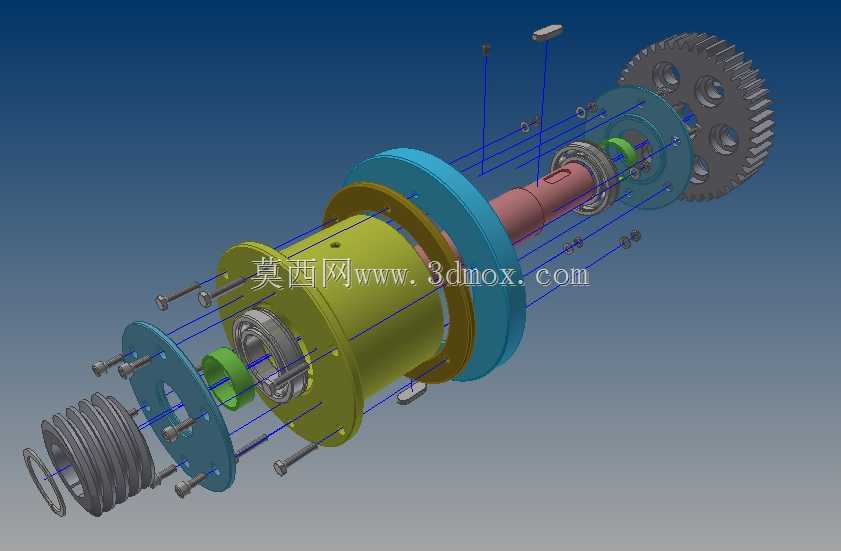

这套传动结构的核心设计逻辑，是通过输入端的齿轮组完成力矩与转速的匹配转换，再搭配蜗轮蜗杆副实现动力输出轴与输入轴的垂直换向，常见于中小型自动化输送线、轻工包装设备的进给机构、小型机床的辅助进给单元这类需要在紧凑空间内完成动力转向的场景。从装配结构来看，整套组件的轴系采用两端支撑的布局，输入侧集成了带轮结构，可直接对接皮带传动完成动力输入，轴上依次布置定位轴套、深沟球轴承、密封端盖，保证轴系运转时的径向跳动控制在合理区间，避免蜗轮蜗杆啮合时出现偏载磨损。设计阶段优先考虑了安装边界的适配性，整套组件的法兰安装面预留了均匀分布的螺栓过孔，可直接固定在设备的立式安装墙板上，不需要额外设计转接支架，输出轴端的齿轮可直接对接下游的传动齿圈或者链轮，减少中间传动环节的功率损耗。在功能特性上，蜗轮蜗杆副自带的反向自锁特性，可在设备停机时避免输出端受负载反驱出现位置偏移，这点在垂直升降类的辅助进给场景中尤为实用，不需要额外加装制动机构就能满足位置保持的要求。齿轮与轴的连接采用平键加轴端挡圈的固定方式，既保证了扭矩传递的可靠性，也方便后期维护时的拆解更换，端盖与箱体结合面预留了密封槽，可加装O型密封圈防止润滑脂泄漏，适配长期连续运转的工况。整套结构的外形轮廓以安装法兰为基准，轴向尺寸经过压缩，不会在设备墙板外侧占用过多安装空间，输入端带轮的位置与轴承支撑点的距离经过优化，减少带轮张紧力带来的轴系弯矩，延长轴承的使用寿命。啮合副的侧隙在设计时预留了合理的调整空间，可通过端盖处的调整垫片微调轴承预紧力与蜗轮的轴向位置，补偿长期运转后的磨损量，降低后期维护的调整难度。
