PCR96孔板温控反应模块结构设计

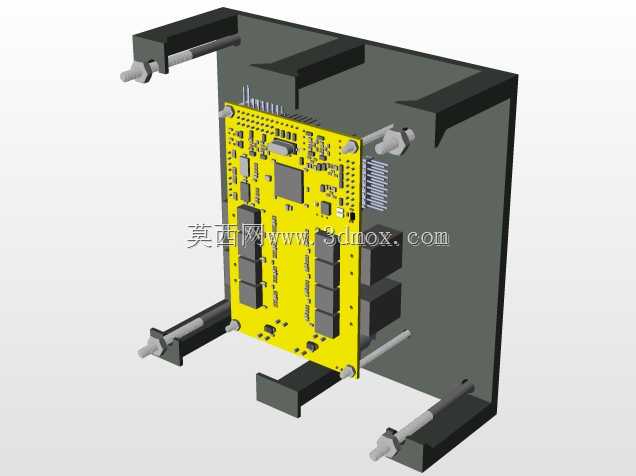

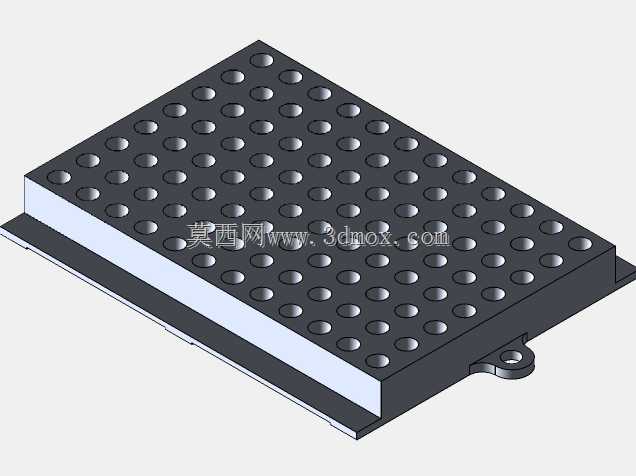

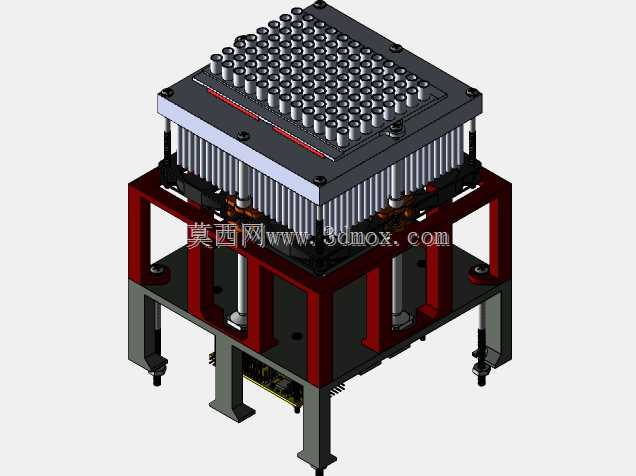

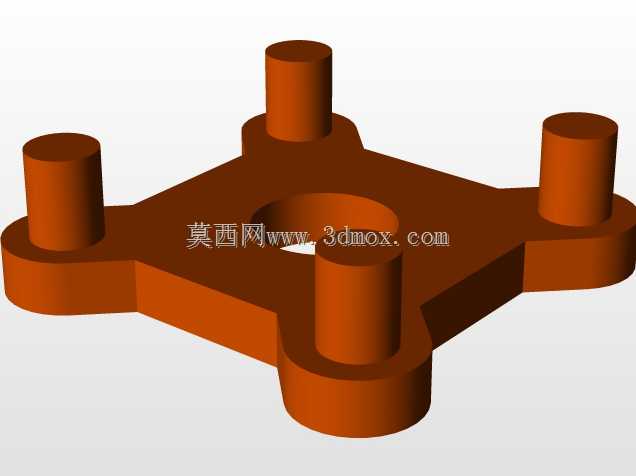

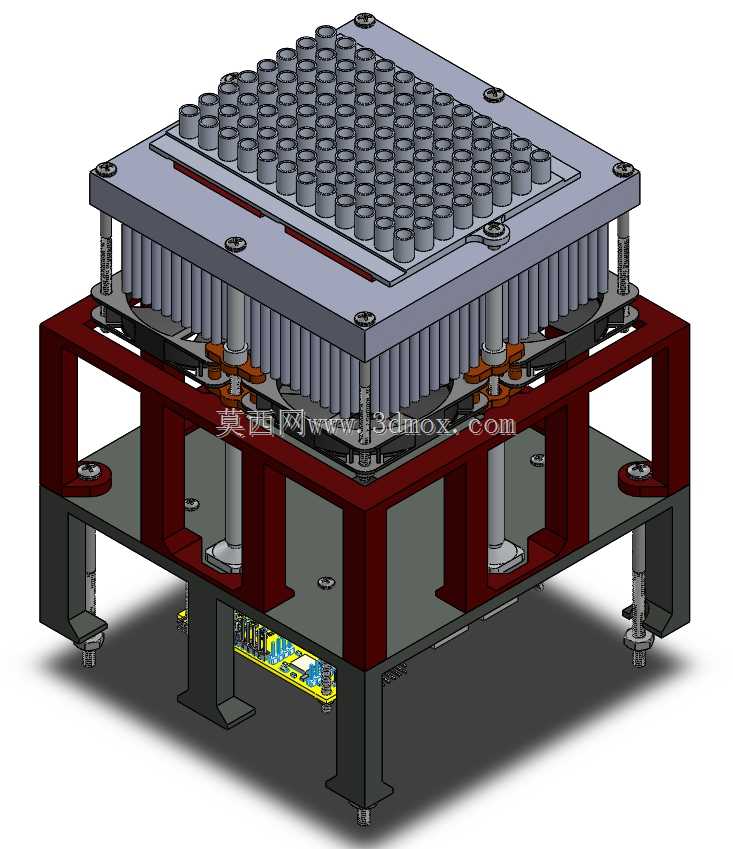

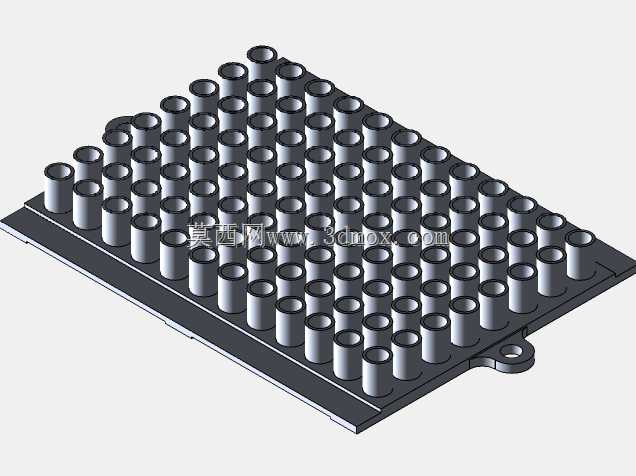

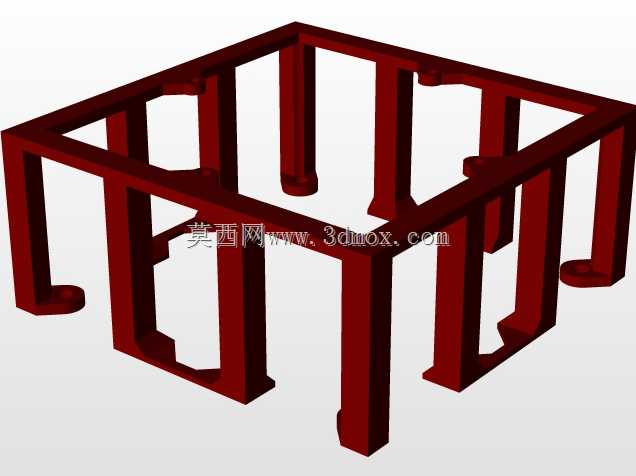

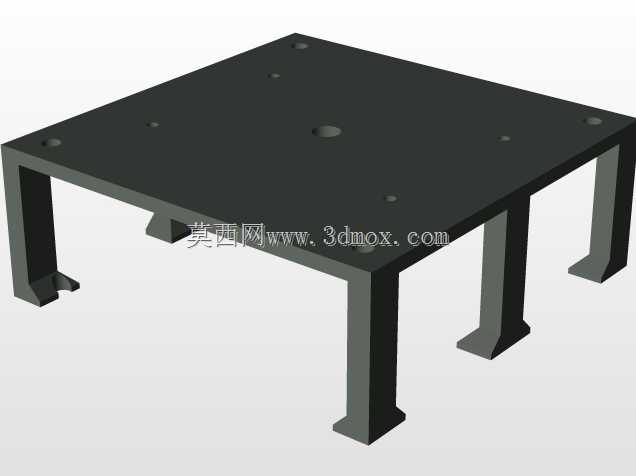

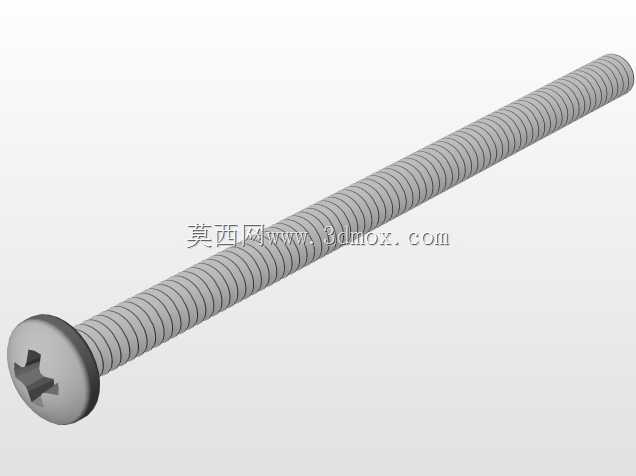

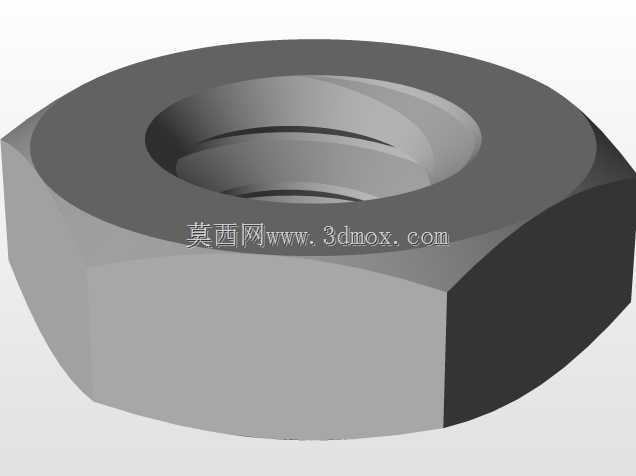

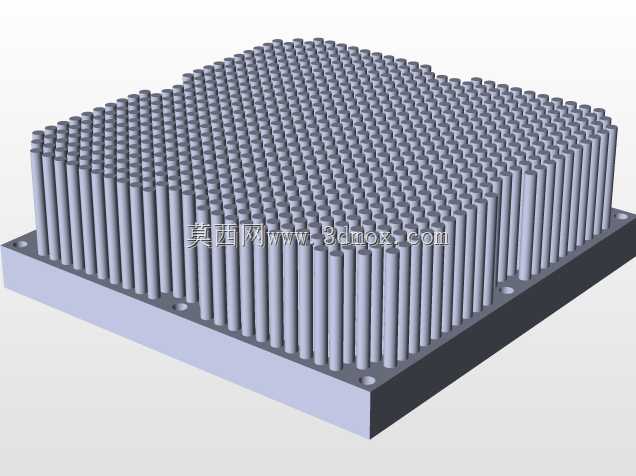

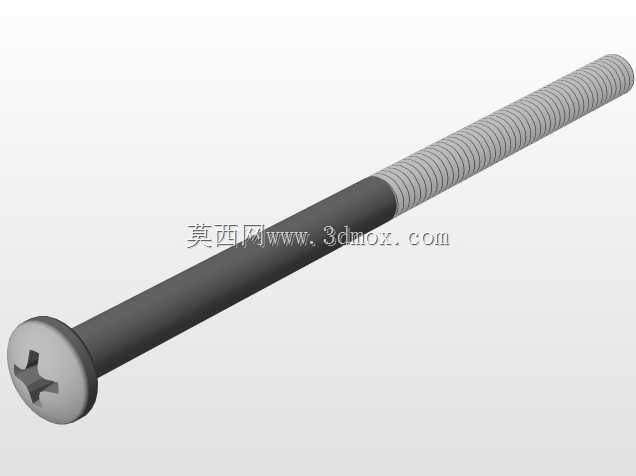

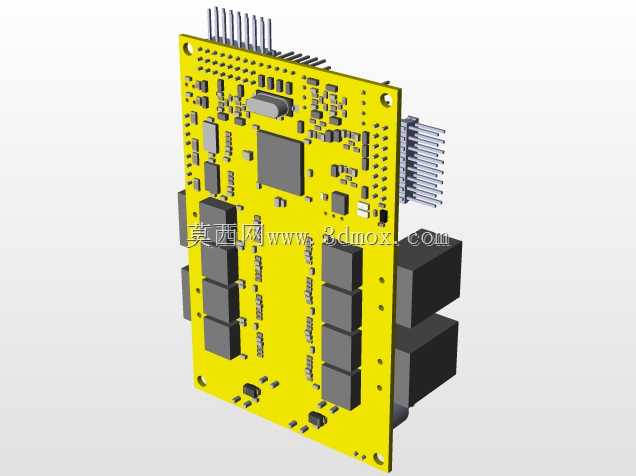

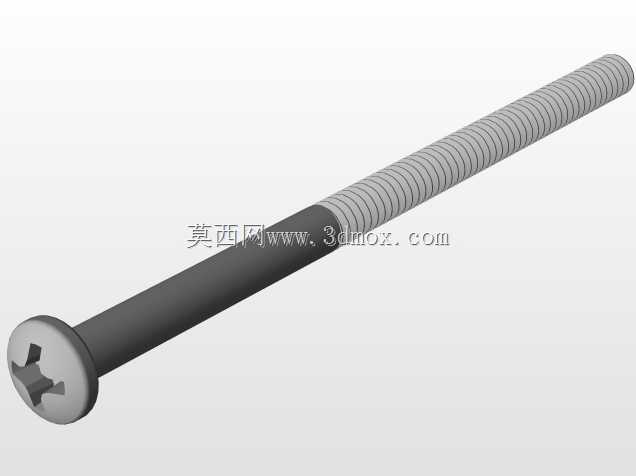

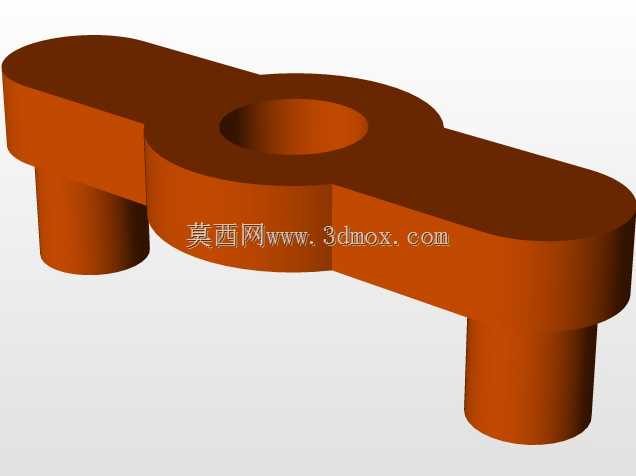

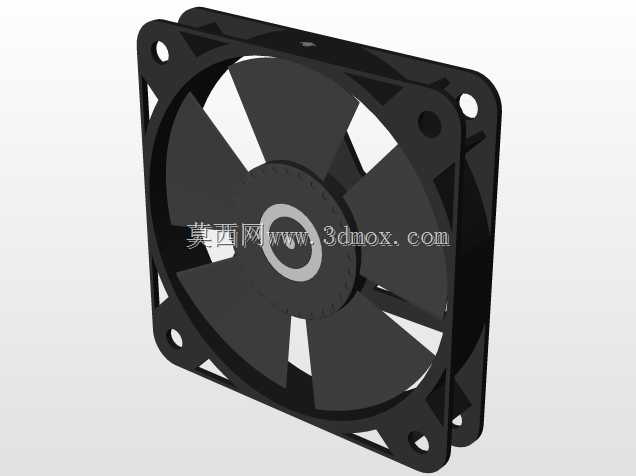

这款温控模块主要面向分子生物实验、体外诊断试剂研发场景，适配标准96孔PCR板的批量反应温控需求，是核酸扩增、酶促反应等实验流程里的核心执行部件，可直接集成到全自动核酸提取仪、PCR扩增仪、高通量样本处理工作站中，也可作为独立温控单元搭配手动实验操作台使用。从结构设计逻辑来看，整体采用分层堆叠式布局，最上层为96孔位的样本承载台，孔位排布完全匹配标准SBS规范的96孔板间距，每个孔位下方对应独立的导热接触柱，保证孔间温度一致性，避免边缘孔与中心孔出现温差影响实验结果。中层为温度传导与变温核心区，集成了加热与制冷组件，通过高导热材质的均热板将温度均匀传递到每个孔位，支撑柱采用低导热系数的合金材质，减少上下层之间的无效热传导，降低温控过程中的能耗损失。下层为机架与驱动安装区，红色型材焊接机架承担整体承重，底部预留了控制电路板的安装空间，可调脚杯结构可适配不同安装台面的水平度调整，侧边预留的安装孔位可直接与自动化设备的工位平台对接，无需额外加工转接板。功能层面，该模块可实现快速升降温，在3.5摄氏度每秒的速率下完成0到100摄氏度的升温过程，2摄氏度每秒的速率下完成100到0摄氏度的降温过程，覆盖常规PCR反应所需的变性、退火、延伸全流程温度区间，同时均热板的温度均匀性控制在±0.5摄氏度以内，保证同批次96个样本的反应条件一致。设计过程中充分考虑了安装边界，整体外形适配常规实验室设备的内部安装空间，上层承载台的定位凸台可直接固定96孔板，避免实验过程中板件移位，中层的导向柱结构保证上下层对位精度，避免长期升降温过程中出现结构形变错位，底部的走线槽预留了控制线路与温度传感器线路的排布空间，方便后期装配接线。在实际应用中，该模块可替代传统的水浴式温控装置，无需外接循环水路，整体结构紧凑，集成度高，既适合设备厂商做整机集成，也适合实验室自行搭建定制化实验平台，结构上的模块化设计也方便后期维护，加热制冷组件可单独拆卸更换，降低后期运维成本。
