电吉他船型插孔千斤顶板结构设计

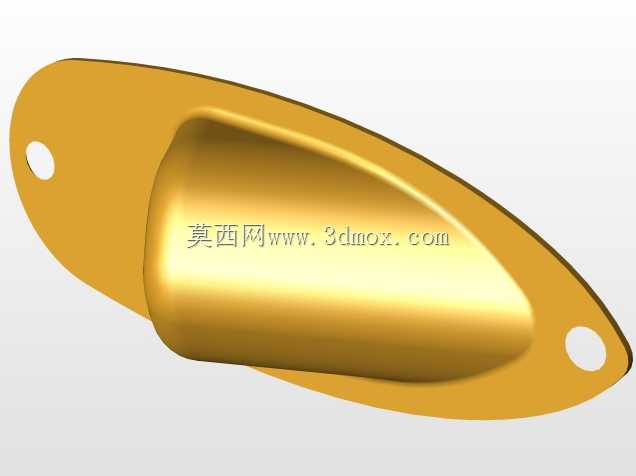

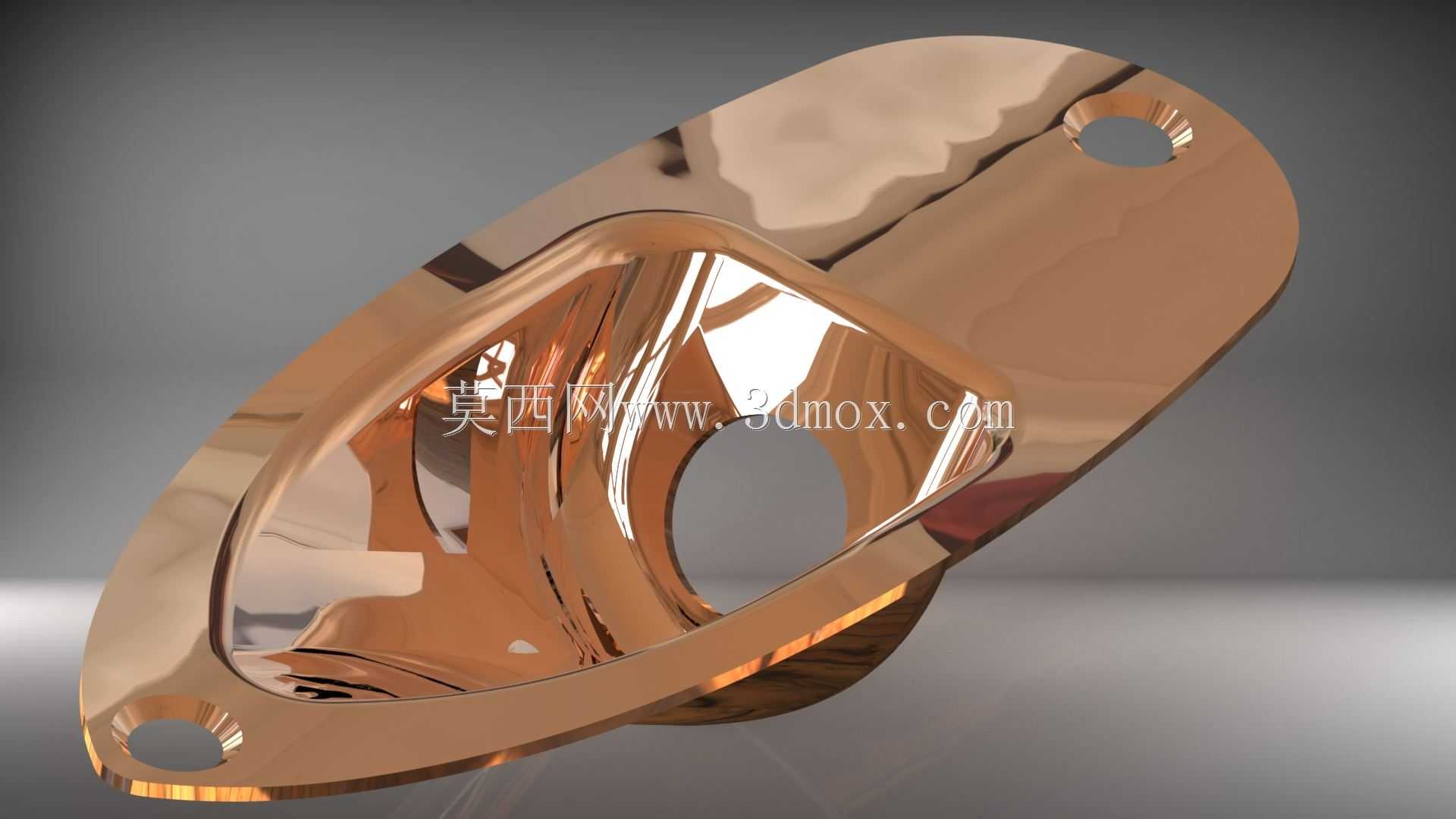

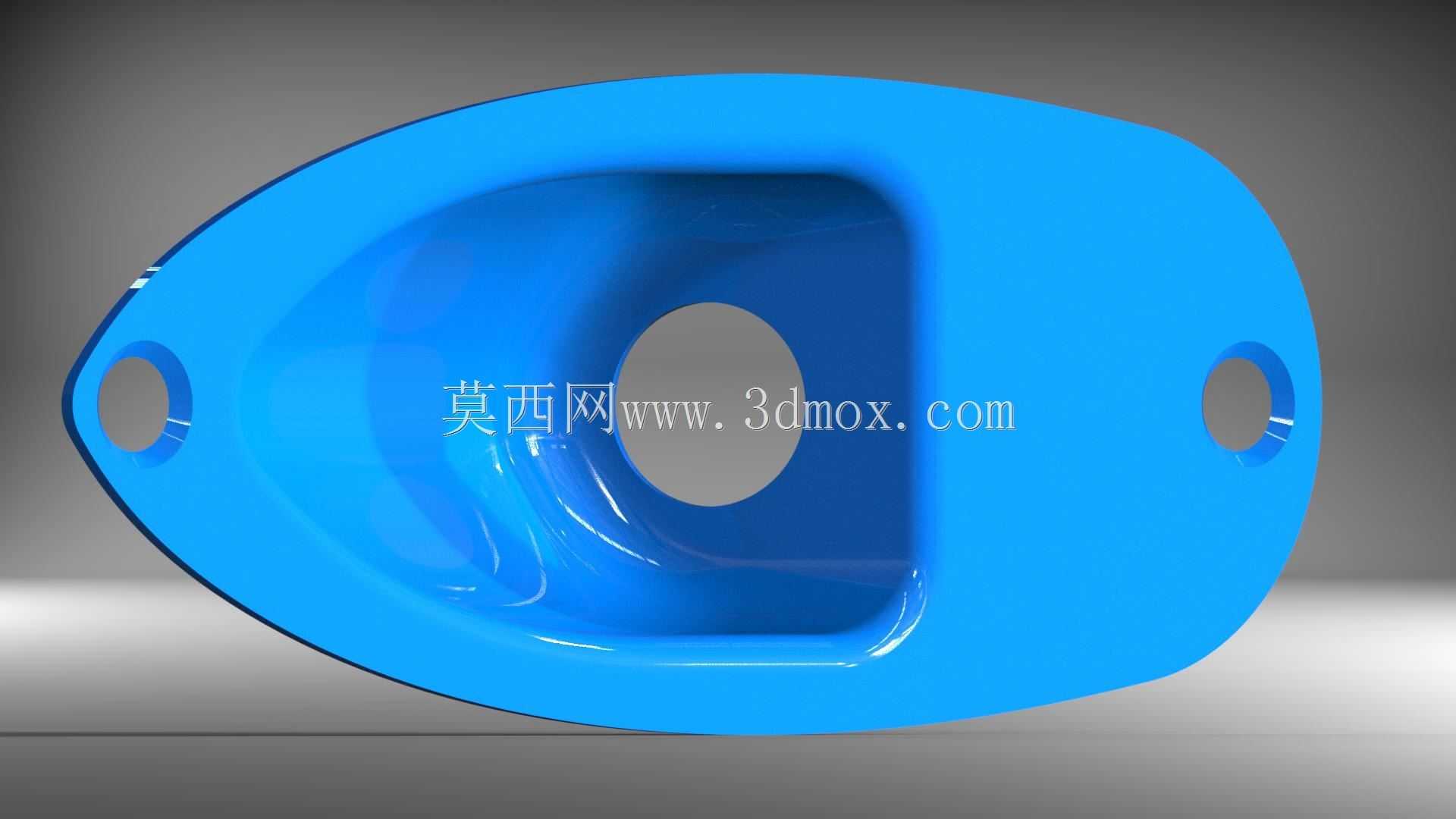

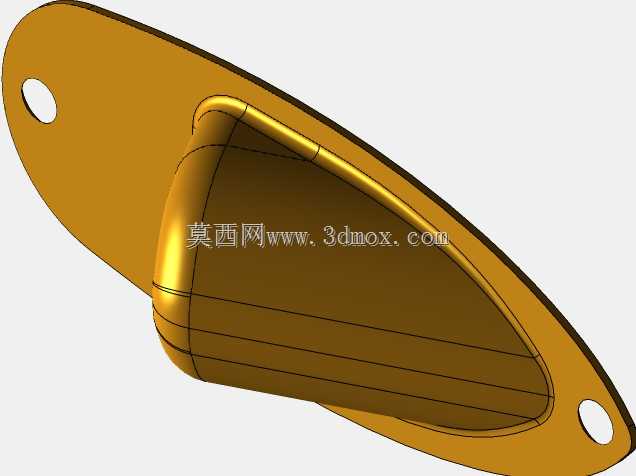

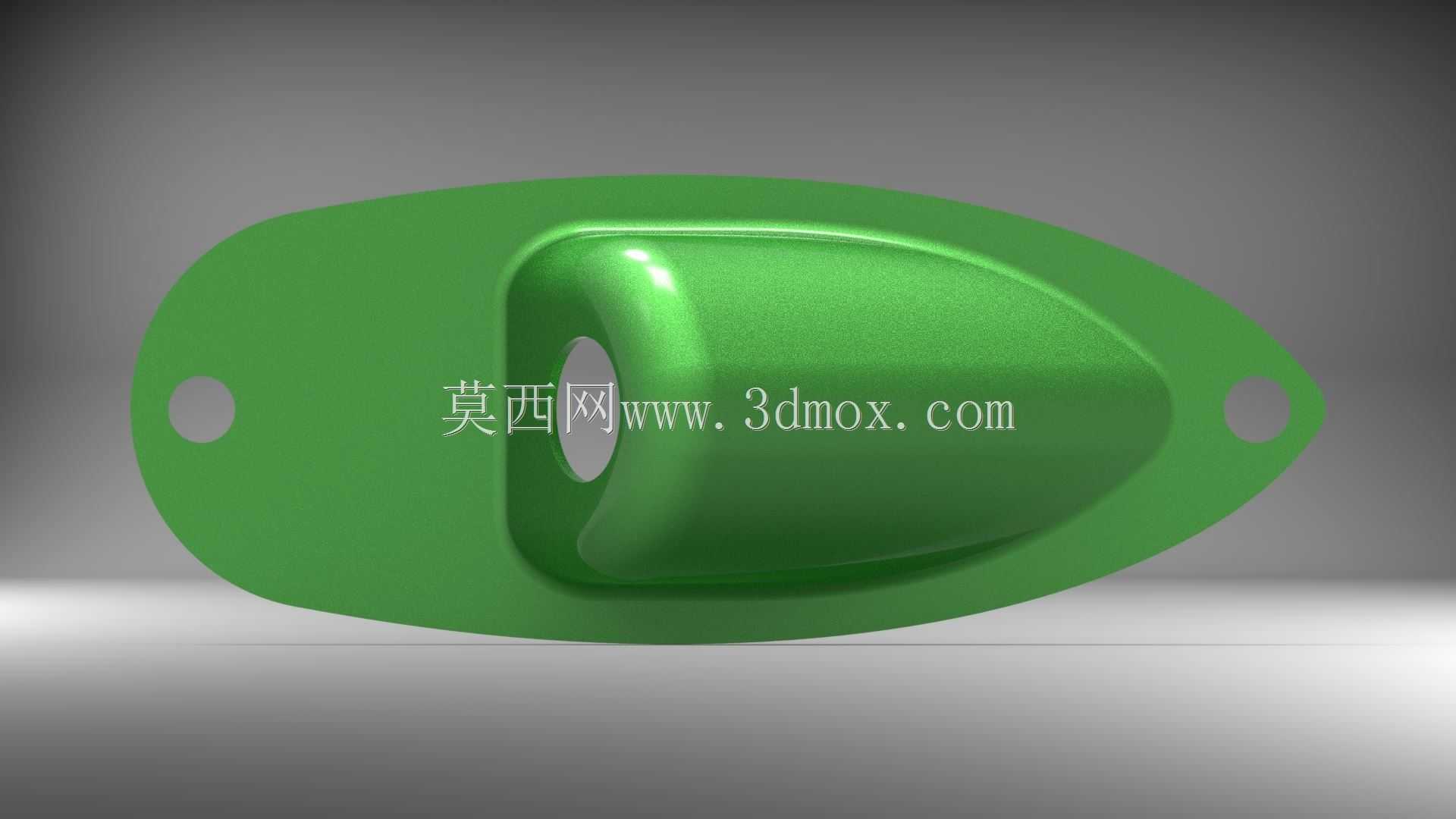

该零件为电吉他音频输出接口配套的千斤顶板，属于乐器五金配件范畴，主要承担音频接口的定位承托、安装固定与外观装饰功能，在电吉他整机组装环节属于外露式功能结构件，直接影响接口插拔稳定性与琴身局部外观质感。从实际应用场景来看，这类零件安装在电吉他琴身侧面的预开槽位置，需要适配6.35mm大三芯音频插座的安装尺寸，同时要抵消音频插头反复插拔带来的侧向冲击力，避免长期使用后接口松动、接触不良的问题。设计阶段首先考虑的是安装边界适配，零件整体采用长圆形外轮廓，两端预留沉头安装孔，孔位间距匹配常规ST型电吉他的侧装插孔开槽尺寸，安装后板面与琴身曲面完全贴合，不会出现凸起或缝隙过大的问题。中部的下沉式冲压型腔是核心功能结构，型腔深度刚好容纳音频插座的法兰盘，插座装入后不会出现轴向窜动，型腔中心的开孔尺寸与插座外径匹配，同时预留了焊接引线的避让空间，不会挤压线材造成绝缘层破损。零件边缘采用卷边钝化处理，既避免安装时划伤琴身漆面，也能提升零件整体结构刚度，抵消插拔插头时的形变应力。材质选用常规冷轧钢板冲压成型后做镀铜抛光处理，表面镜面效果既满足外观装饰需求，也能提升零件的防锈能力，适配不同漆面配色的电吉他装配需求。从结构设计逻辑来看，该零件没有采用复杂的多件拼接结构，而是通过单块板材的一体冲压成型实现所有功能特征，减少了装配工序，也降低了长期使用后的连接件松动风险。型腔的冲压拔模角度控制在合理范围，既方便冲压脱模，也能保证插座装入后的定位精度，不会出现插座歪斜导致的插头插拔卡滞问题。两端的安装孔采用沉头设计，装配后螺丝头完全沉入板面以下，不会突出刮蹭连接线或使用者衣物，同时沉头孔的深度匹配常用的沉头自攻螺丝尺寸，不需要额外选配特殊规格紧固件。在实际装配验证中，该结构的千斤顶板能承受至少上千次的插头插拔循环，不会出现板面变形、孔位开裂的问题，同时下沉式型腔能对插座形成半包围防护，减少日常使用中磕碰对插座的直接冲击。设计过程中也充分考虑了冲压工艺的可行性，所有弯折圆角都符合板材冲压的最小折弯半径要求，不会出现冲压开裂的问题，板材厚度选用0.8mm的冷轧钢板，兼顾结构强度与冲压成型难度，不会因为板材过厚导致冲压负荷过大，也不会因为板材过薄导致结构刚度不足。
