机加工手动台虎钳夹持工装结构设计

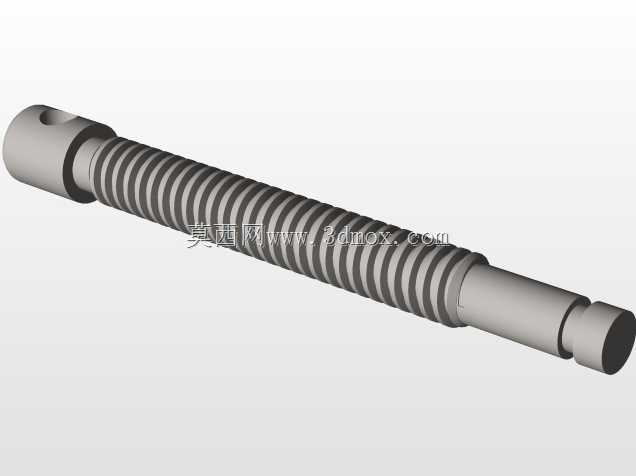

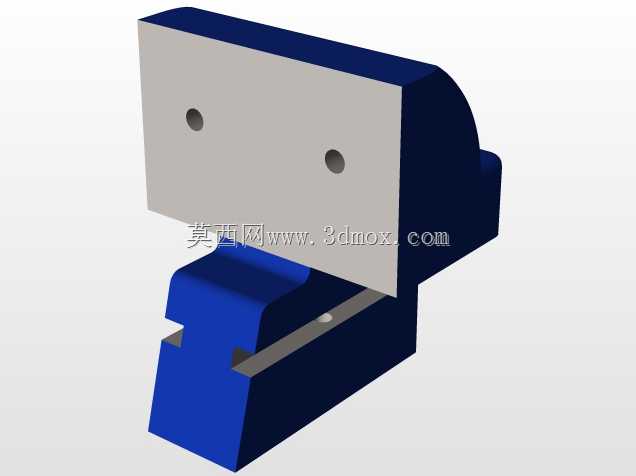

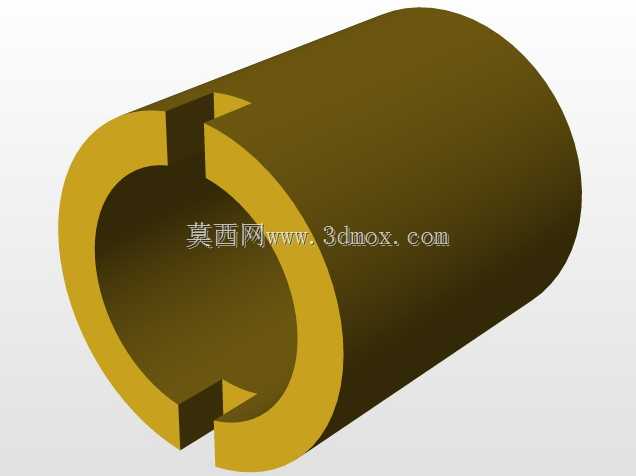

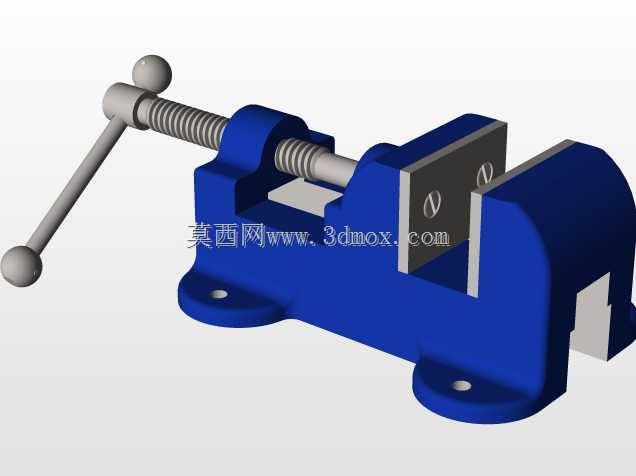

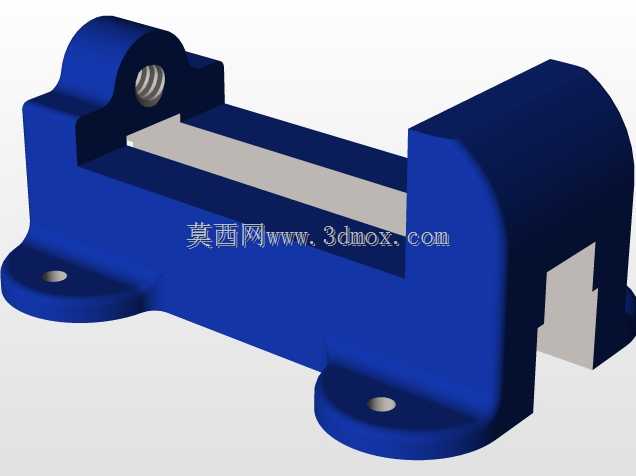

在常规机加工、钳工装配、工件修配场景中，这类手动台虎钳是工位上最基础也最高频的夹持工装，不管是小型零件的划线、钻孔、锉修，还是小批量零件的去毛刺、装配对位，都能依靠稳定的夹持力完成工件固定，避免加工过程中工件移位导致的精度偏差甚至安全隐患。从结构设计逻辑来看，这套台钳采用丝杠副传动实现夹紧动作，摇臂端部的球形手柄符合人手施力的操作习惯，转动手柄时丝杠带动活动钳身沿固定钳身的导向面做直线进给，钳口部位的带齿防滑垫板通过沉头螺钉固定在钳身上，既可以增大与工件接触面的摩擦力，防止大切削力下工件打滑，垫板磨损后也能单独快速更换，不用整体报废钳身，降低长期使用的维护成本。固定钳身底部设计了两个带安装孔的支脚，安装时可以通过螺栓穿过安装孔将台钳牢牢固定在钳工工作台台面，两个支脚的跨距经过合理匹配，能抵消夹紧和加工过程中产生的倾覆力矩，保证大夹持力下钳身不会出现翘动。活动钳身与固定钳身的配合面采用了贴合度较高的滑动导向结构，进给过程中不会出现明显的晃动间隙，保证钳口的平行度，避免装夹工件时出现夹偏、夹斜的问题。丝杠尾部的限位结构可以限制活动钳身的最大行程，防止操作时丝杠脱出钳身造成故障。从安装边界来看，这类台钳整体占用工作台面的空间较小，固定后钳口高度适配普通成年人站姿或坐姿操作的作业高度，不需要额外垫高就能满足大部分手工操作的人机需求。钳身主体采用一体式铸造结构，刚性充足，能承受装夹和加工过程中的冲击力，不会因为频繁受力出现结构变形。在建模过程中，各部件的配合间隙都按照实际装配公差进行了还原，丝杠与螺母的传动配合、活动钳身与固定钳身的滑动配合、钳口板的安装定位都符合实际加工装配的工艺要求，既可以作为钳工工装选型的参考，也能作为机械基础件装配练习的建模案例，帮助初学者理解丝杠传动、滑动导向、夹紧机构的设计逻辑，掌握工装类零件从功能需求到结构落地的设计思路，理解夹具设计中刚性、夹持可靠性、操作便捷性、维护便利性几个核心维度的平衡方式，避免设计出只看外观不满足实际使用需求的结构。
