桌架结构有限元受力变形分析对比

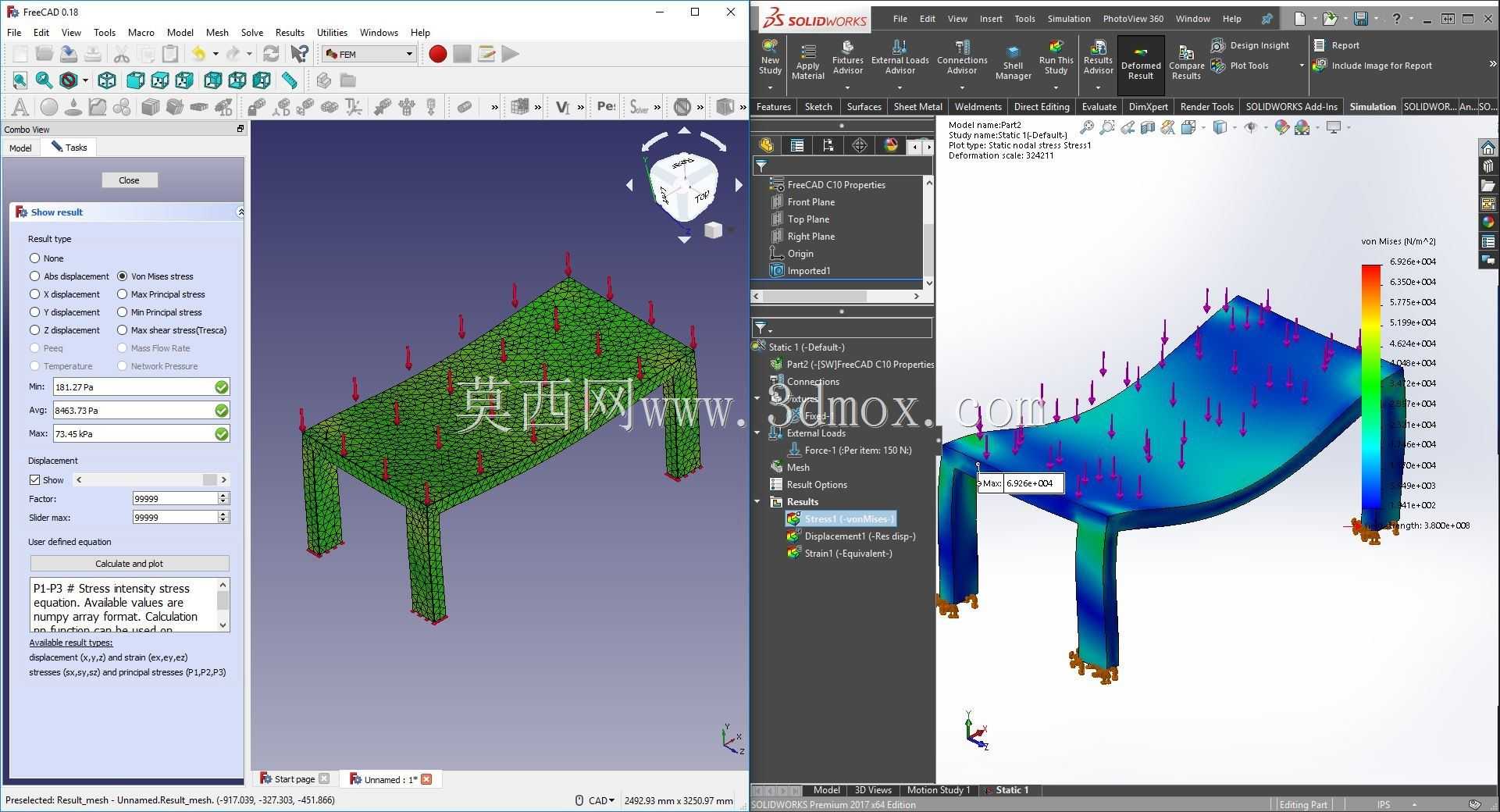

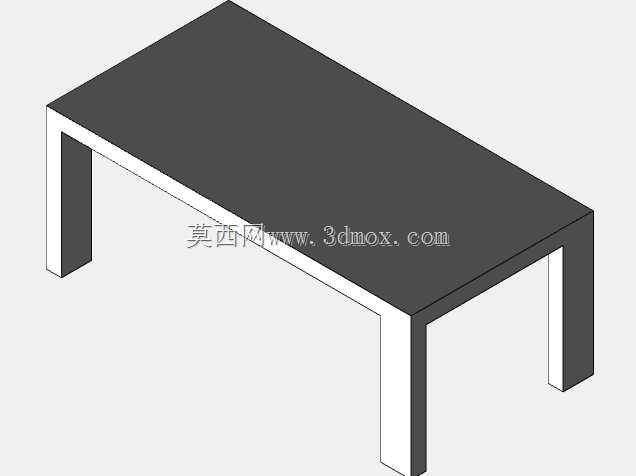

日常工程设计中，桌架类支撑结构的力学性能验证是结构设计环节的常见需求，这类结构广泛应用于工业操作台、设备承载支架、轻型仓储支撑台等场景，其受力后的变形量与应力分布直接决定了使用过程中的稳定性与承载安全性，若前期未做力学校核，很容易出现局部应力集中导致的焊缝开裂、支腿变形过大引发台面倾斜等实际问题。本次分析针对四腿支撑式桌架结构展开，分别采用两套主流有限元求解逻辑完成仿真计算，首先明确结构的安装边界：四个支腿底部设置为全固定约束，模拟实际使用中支腿与地面通过膨胀螺栓或地脚垫铁锁死的状态，台面区域施加均匀分布的竖向载荷，匹配日常放置工件、设备或物料时的实际受力工况。从建模逻辑来看，首先对桌架的三维模型做几何简化，去除支腿与台面连接位置的小圆角、工艺倒角等不影响整体力学传递的细小特征，避免网格划分时出现畸形单元导致计算不收敛，网格划分阶段针对支腿与台面的连接节点做局部网格加密，这部分是应力传递的关键区域，加密后能更精准捕捉应力集中的具体位置与数值，台面非关键区域采用稍大的网格尺寸，平衡计算精度与求解效率。从仿真结果来看，两套求解逻辑得到的应力分布趋势基本一致，最大应力出现在支腿与台面下表面的连接位置，这和实际工程中该位置容易出现结构失效的情况完全吻合，变形量最大的区域集中在台面的几何中心位置，变形趋势为中部向下凹陷，四个支腿的变形量从顶部到底部逐渐减小，固定端位置变形量趋近于零。在设计优化层面，通过对比两套求解结果的数值差异，可以验证不同求解器对同一款结构的计算偏差，为后续结构优化提供数据参考：若台面中心变形量超出设计允许阈值，可在台面下方增加横向加强筋，提升台面的抗弯刚度；若支腿连接位置应力超出材料许用应力，可在连接位置增加三角形加强筋板，分散节点位置的集中应力，避免局部过载。整个分析过程严格遵循工程力学仿真的规范流程，从边界条件设置到网格独立性验证，再到结果后处理的应力、变形云图提取，都贴合实际工程中结构力学校核的操作逻辑，能够为同类支撑结构的设计、校核与优化提供直观的参考依据，帮助结构设计人员在开模或实物加工前提前预判结构的薄弱位置，减少实物测试的迭代次数，降低设计变更带来的成本损耗。
