莫尔斯圆锥过渡连接钻头与变径套组件

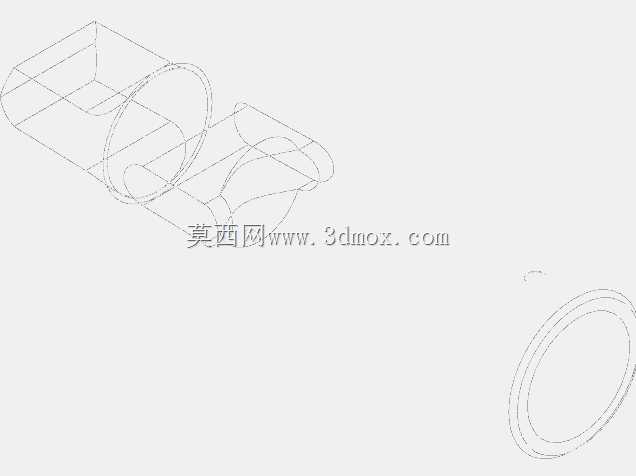

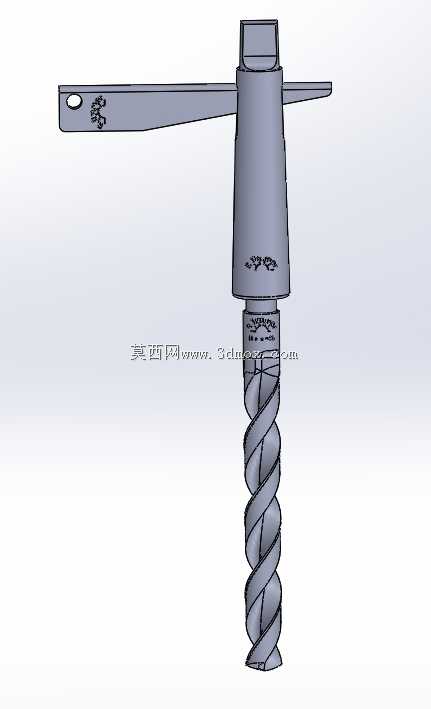

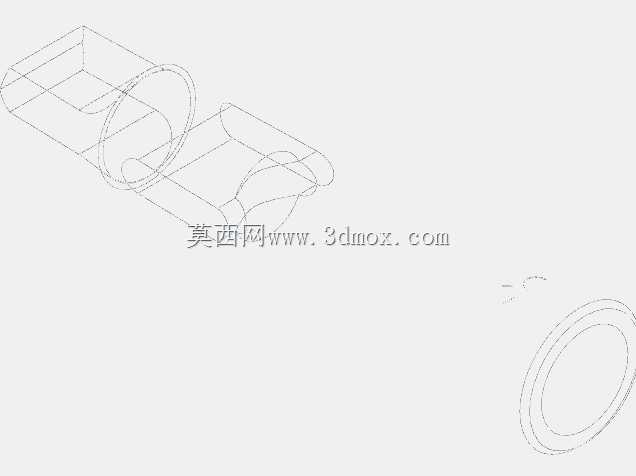

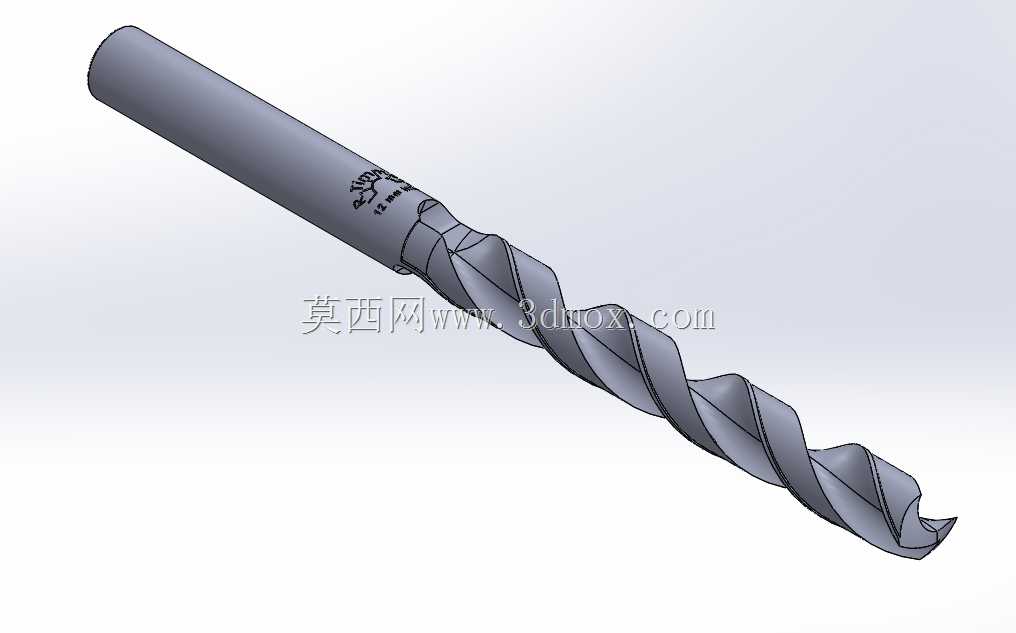

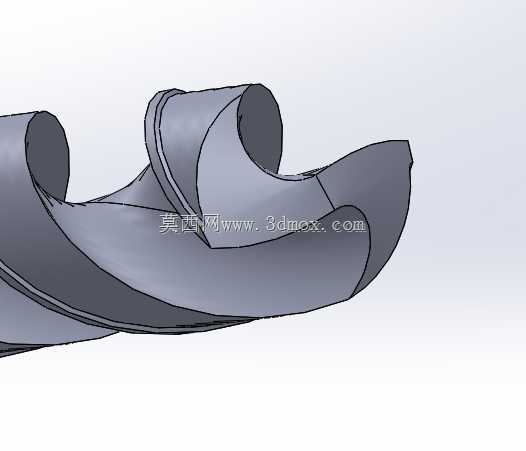

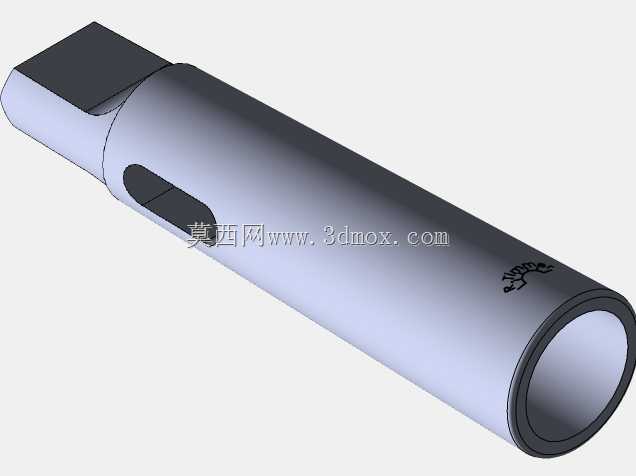

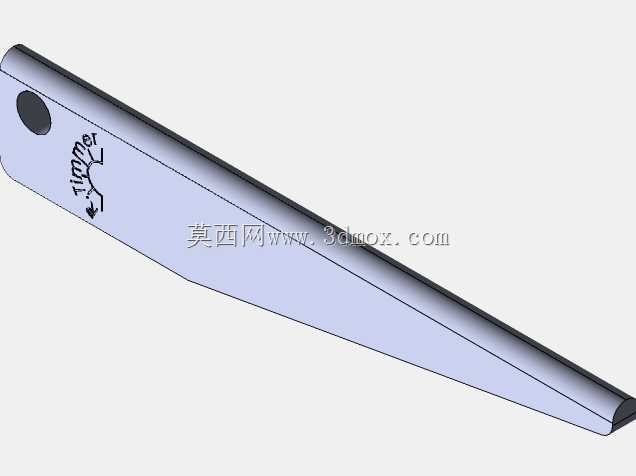

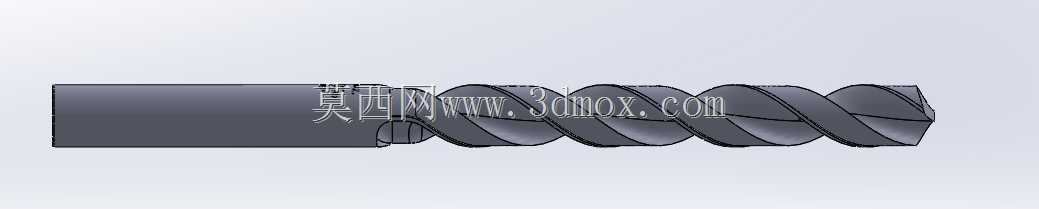

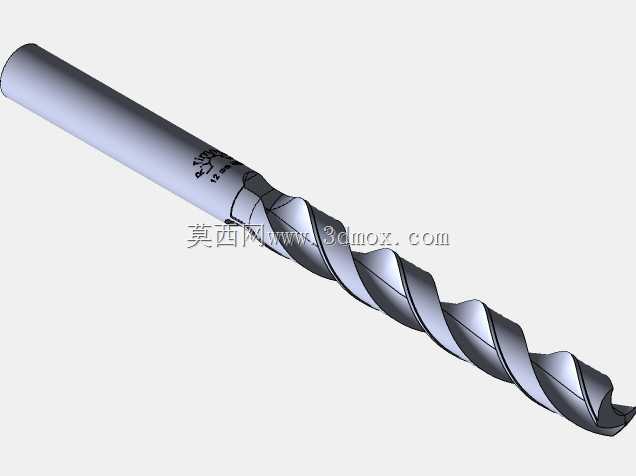

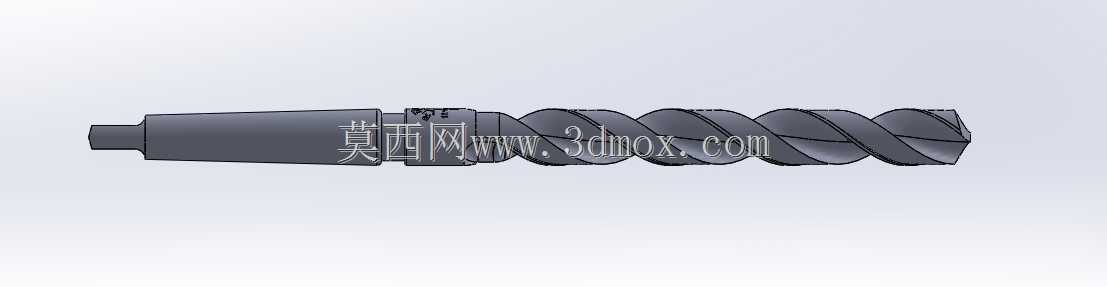

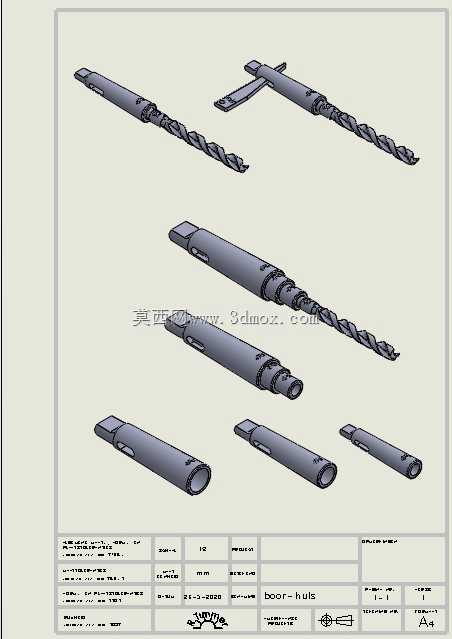

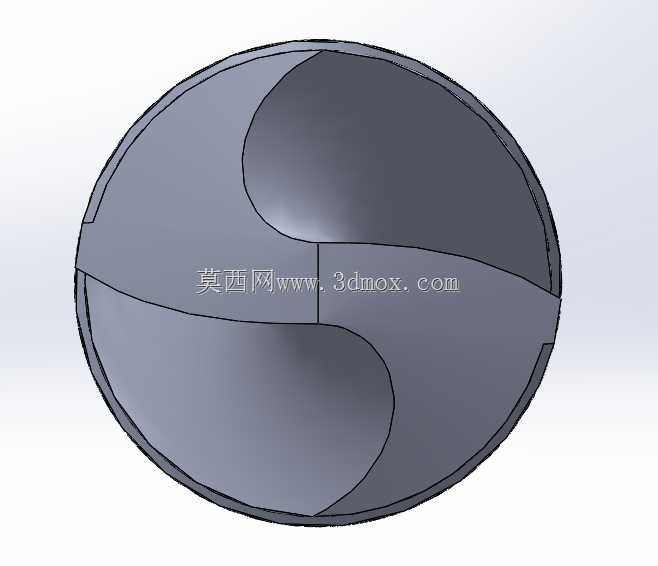

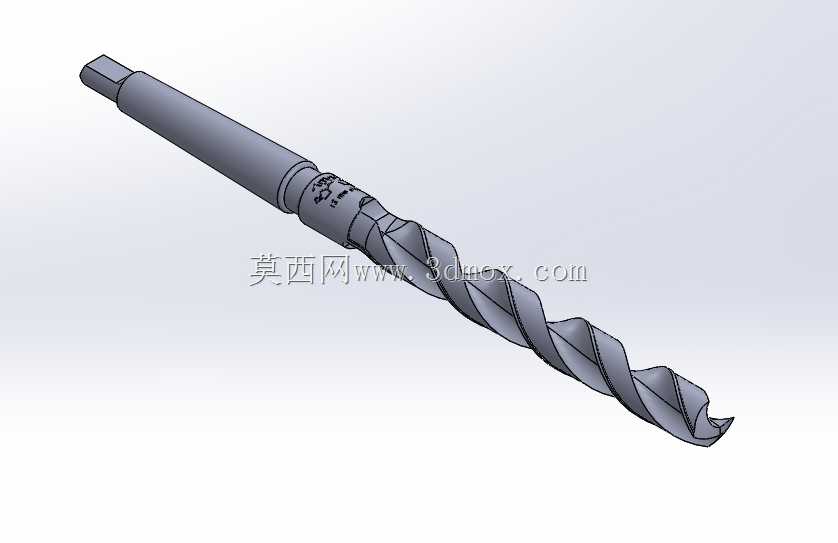

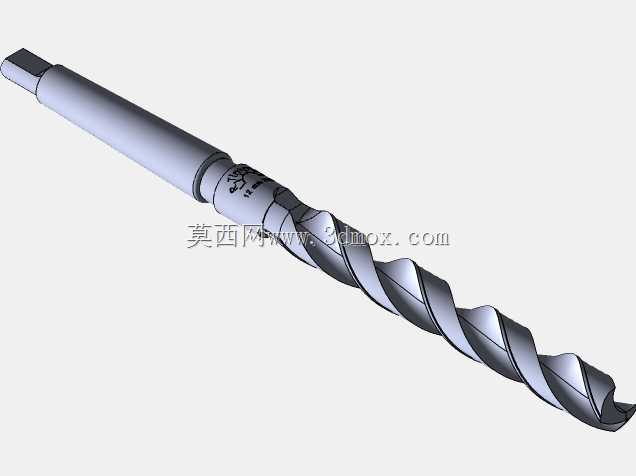

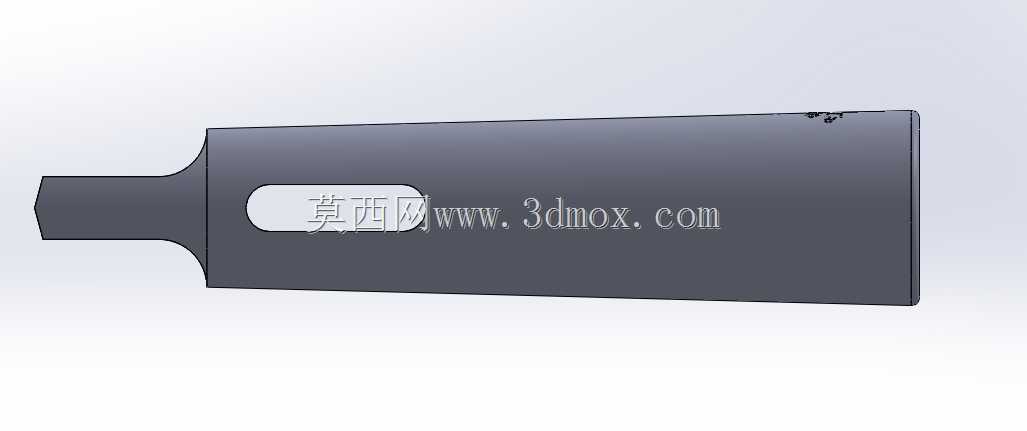

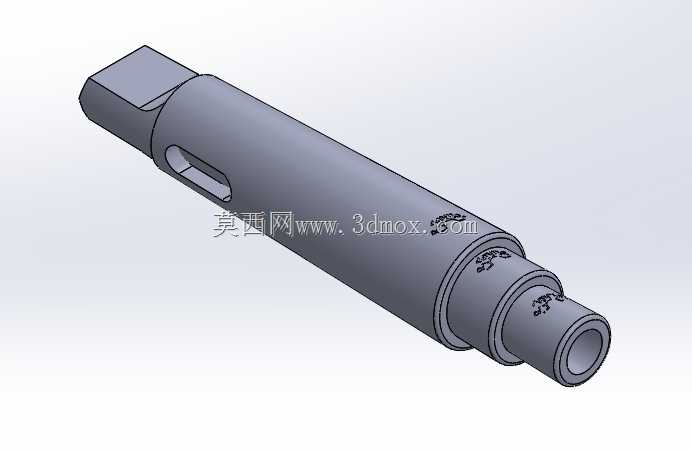

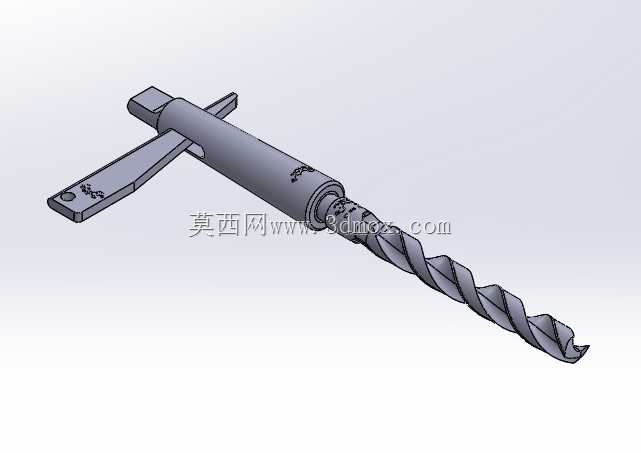

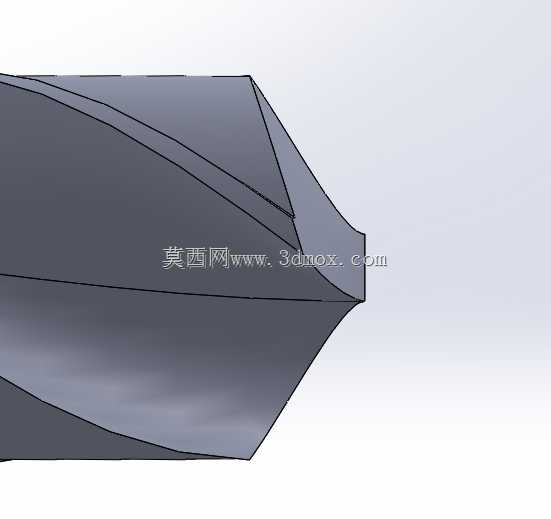

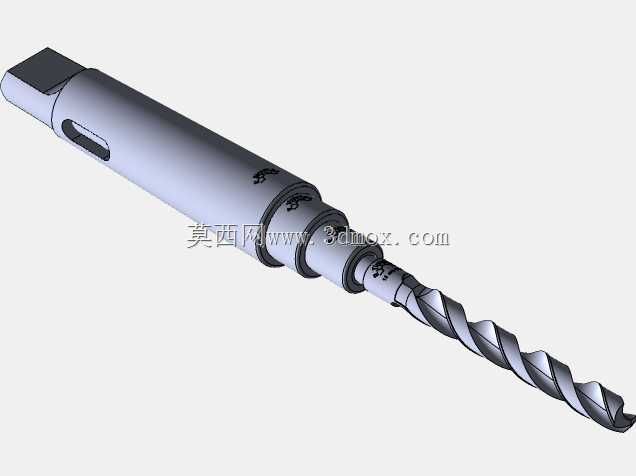

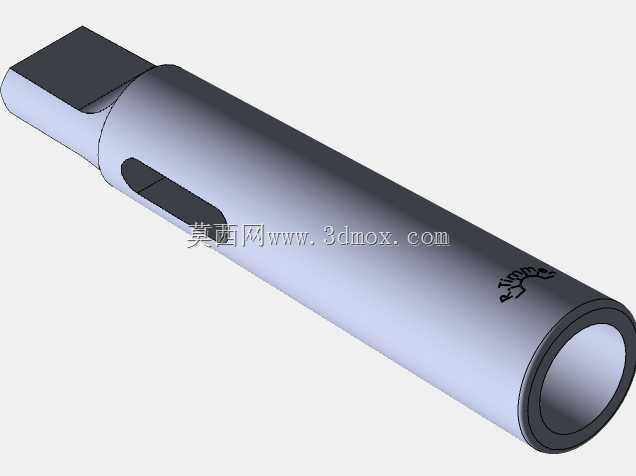

这套组件主要服务于常规机加工场景下的钻削工序适配需求，解决不同规格锥柄钻头与机床主轴锥孔不匹配的常见问题，覆盖台式钻床、立式钻床、摇臂钻床乃至镗床的钻孔作业工况，是车间钻加工工位常备的适配工装。整套组件包含多组不同规格的莫尔斯圆锥变径套，以及对应适配的锥柄钻头，变径套内外锥面均采用标准莫氏锥度设计，依靠锥面的自锁特性实现扭矩传递，无需额外紧固件即可完成装夹，装拆过程仅需通过斜铁敲击套身的腰型孔即可完成拆卸，适配车间快换加工的作业节奏。从结构设计来看，变径套的外锥对应机床主轴端的标准莫氏锥孔，内锥适配更小规格锥柄钻头的锥柄，每一级变径套的锥度配合面都预留了足够的接触长度，保证大进给钻削时不会出现锥面打滑、钻头窜动的问题，套身尾部设计的扁尾结构，与主轴内部的扁槽配合，能够承受更大的切削扭矩，避免高负载下锥面相对转动研伤配合面。不同长度规格的变径套对应不同的钻孔深度需求，短款变径套适用于浅孔加工，能最大程度缩短刀具悬伸量，提升钻削时的系统刚性，减少钻头振颤引发的孔壁粗糙度超差、孔径扩量超差问题；长款变径套则用于深孔加工或者工件存在干涉的工位，保证钻头能够到达待加工位置，同时套身的壁厚经过校核，在悬伸加长的状态下依然能保持足够的抗扭刚度，不会出现钻削过程中套身变形的问题。配套的钻头均采用标准莫氏锥柄设计，切削部分涵盖了常见的高速钢麻花钻结构，排屑槽的螺旋角度适配常规钢材、铸铁材料的钻削排屑需求，锥柄与钻身的过渡位置做了圆角强化处理，避免大进给时应力集中导致钻柄断裂。在安装边界上，所有变径套的外锥尺寸均符合通用机床主轴的锥孔标准，无需对机床进行额外改造即可直接装夹使用，内锥的尺寸公差严格遵循莫氏锥度的配合要求，与钻头锥柄的接触面积不低于85%，保证装夹后钻头的径向跳动控制在机加工允许的公差范围内，不需要额外打表找正即可满足常规孔加工的精度要求。这类组件的实际使用场景非常广泛，不管是单件小批量的维修车间加工，还是批量生产的流水线钻削工位，都可以通过不同变径套的组合搭配，用有限的主轴锥孔规格覆盖全系列莫氏锥柄钻头的装夹需求，减少机床主轴的改装成本，也降低了车间备用刀具的库存规格压力，作业人员只需要根据待装钻头的锥柄号和主轴锥孔号选择对应变径套，即可快速完成刀具装夹，大幅缩短换刀辅助时间。设计过程中针对锥面配合的自锁性能做了重点考量，锥度的取值既保证了足够的自锁摩擦力，又避免锥度过大导致拆卸困难，套身的腰型拆卸孔位置经过优化，敲击拆卸时的受力点刚好作用在钻头锥柄的尾部端面，不会损伤变径套的内锥面和钻头的锥柄配合面，延长整套组件的使用寿命。
