带杠杆加载结构的重锤式安全泄压阀

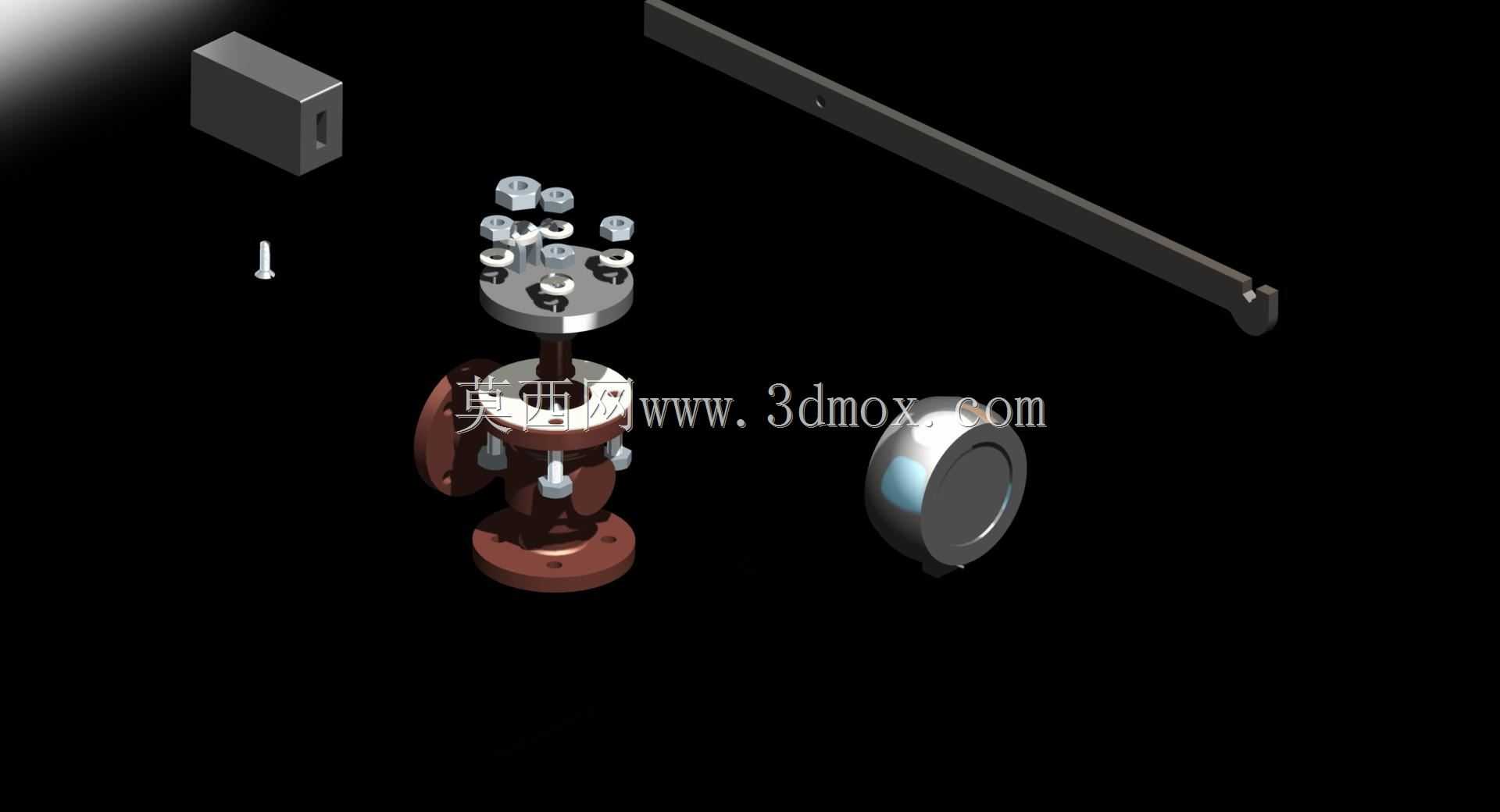

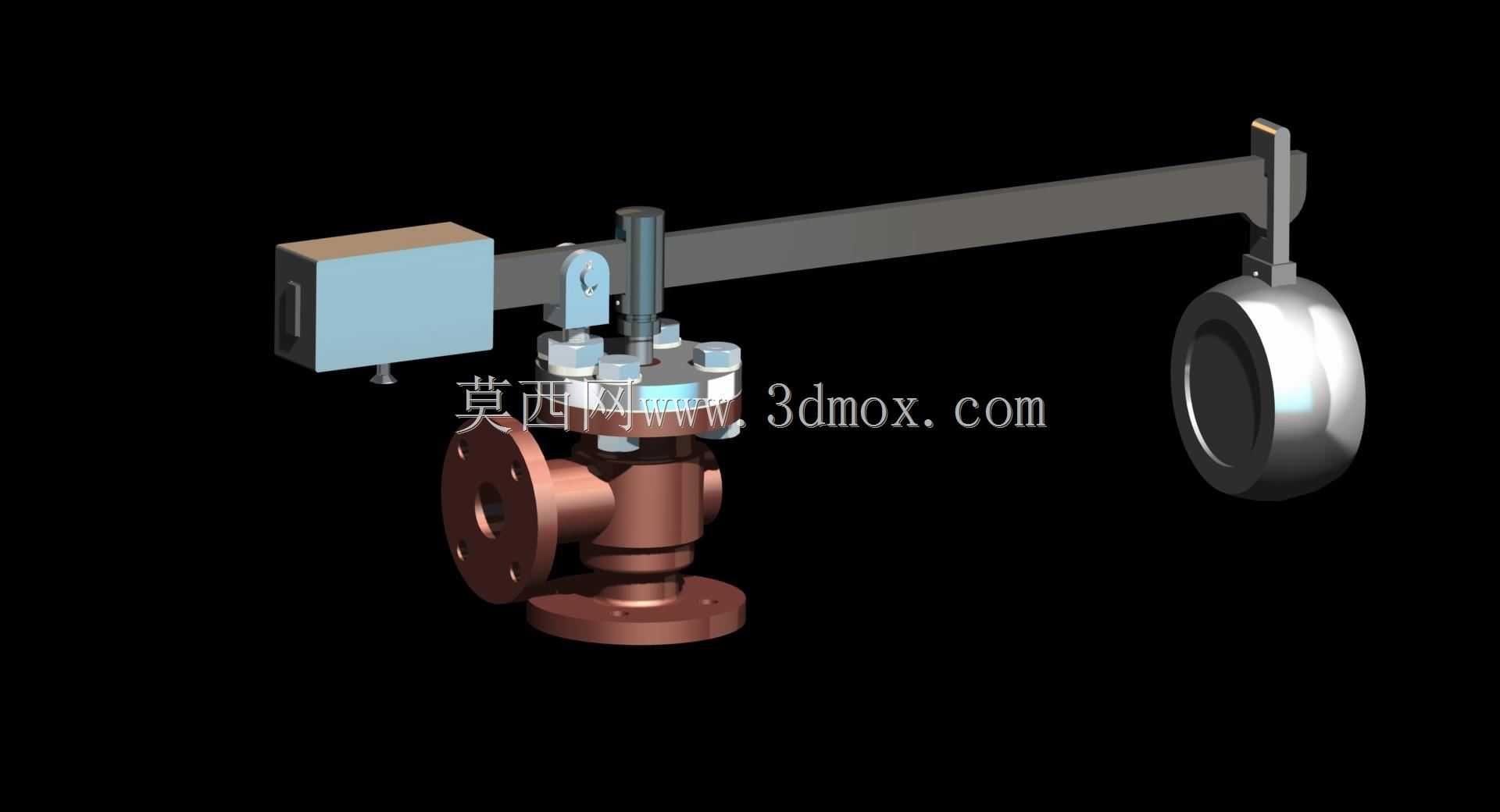

在承压管路与压力容器的压力防护体系里，这类带杠杆加载结构的安全泄压装置，是避免系统超压引发泄漏、爆管甚至安全事故的核心机械防护部件，不需要依赖外接电源或者额外的气动液压动力源，纯机械结构的可靠性让它在蒸汽锅炉、承压储液罐、化工流体输送管线这类对失效零容忍的场景里，始终是不可替代的超压防护选项。和常见的弹簧式泄压阀不同，这套结构通过杠杆力矩放大重锤的重力载荷，直接作用在阀瓣密封面上，维持系统正常工作压力下的密封状态，当系统内部压力超过预设的安全阈值时，介质压力向上顶推阀瓣的力超过杠杆端传递的压紧力，阀瓣就会沿导向结构平稳抬升，快速泄放多余的介质压力，等系统压力回落到安全工作区间后，杠杆端的载荷又会推动阀瓣回位，重新实现密封，整个动作过程没有复杂的电控逻辑，完全靠机械力平衡实现自动启闭，长期在高温、高湿或者有轻微腐蚀的工业环境里也能保持稳定的动作精度，不会因为电子元件老化出现误动或者拒动的问题。从结构设计的细节来看，这套模型完整还原了产品的装配逻辑：阀体采用下进侧出的流道结构，底部法兰用于和承压设备的接口对接，侧部法兰连接泄压排放管路，阀瓣和阀座的密封面做了堆焊耐磨层的结构预留，阀杆穿过上盖的导向套连接到杠杆的受力端，杠杆的支点设置在阀盖顶部的铰接支座上，重锤的安装位置可以沿杠杆的长槽调整，通过改变力臂长度就能灵活调整泄压的设定压力，不需要更换内部弹簧或者其他核心零件，现场调试的便利性远高于弹簧加载的同类产品。考虑到现场安装的实际需求，建模时特意还原了所有安装边界的尺寸细节：底部连接法兰的螺栓孔中心距、密封面凸台高度都和通用管路法兰标准匹配，侧部排放口的法兰尺寸对应常规泄压管线的通径规格，杠杆抬升到最大开启高度时的外轮廓边界也做了完整保留，设计人员在做设备整体布局时，可以直接调用这套模型核对安装空间，避免出现杠杆动作时和周边管线、支架发生运动干涉的问题。另外模型里拆分了所有可拆卸的装配零件，包括固定上盖的螺栓螺母、铰接位置的销轴、重锤的锁紧螺钉都做了独立建模，不管是做装配工艺模拟、检修流程拆解，还是后续基于这个基础结构改型适配不同压力等级、不同通径的工况，都可以直接在现有模型基础上调整参数，不需要从零开始重构结构，能大幅缩短同类产品的设计迭代周期。
